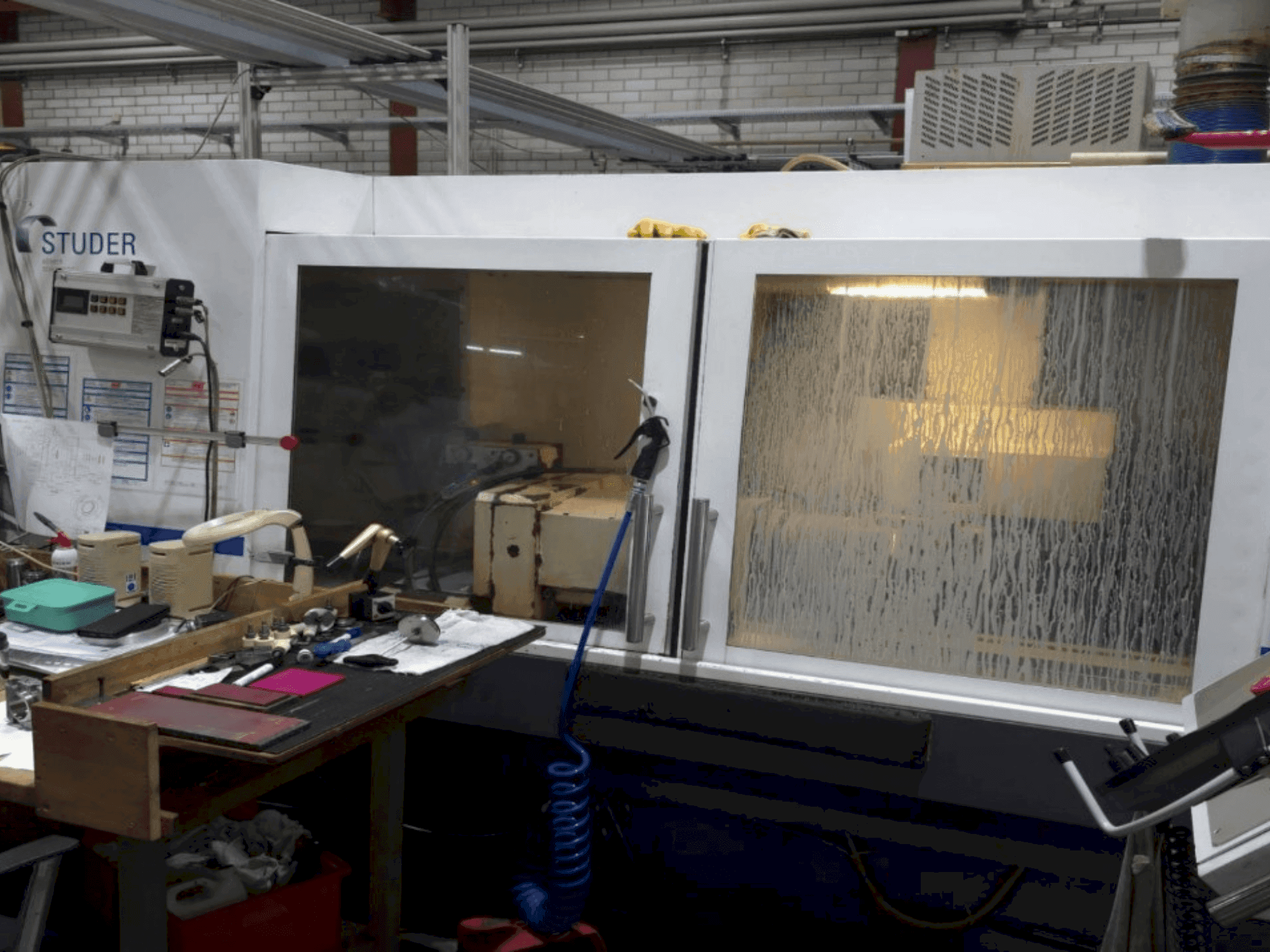

STUDER - S31DE-GRI-STU-2008-00001

Dodatkowe wyposażenie

• Zaktualizowana przetwornica częstotliwości / Wymieniona przetwornica częstotliwości

Zalety maszyny

Techniczne zalety maszyny

• Sterownik: ge fanuc series 21-tb

• Nieszczelna wanna

• Nieszczelny zbiornik

• Brak filtra paska płynu chłodzącego

Dodatkowe informacje

Oś poprzeczna X i oś wzdłużna Z:

Oś poprzeczna X (oś NC) 0°, napędzana serwomotorem AC

i śrubę kulową. Przesuw 280 mm. Programowalny posuw 0,001-5,000 mm/min.

Oś wzdłużna Z (oś NC). Napędzana serwomotorem AC i śrubą kulową. Skok

1150 mm. Programowalna prędkość posuwu

0,001-10 000 mm/min.

Bezpośredni system pomiarowy na osi X

Rozdzielczość 0,0001 mm (liniowy, absolutny system pomiarowy,

nie wymaga przesuwania punktu referencyjnego)

Bezpośredni system pomiarowy na osi Z

Rozdzielczość 0,0001 mm (liniowy, absolutny system pomiarowy,

nie wymaga przesuwania punktu referencyjnego)

Interfejs skali dla bezpośrednich systemów pomiarowych

Głowica pomiarowa

Uniwersalna głowica rewolwerowa U, obrotowa

Automatyczna oś obrotu głowicy (oś B)

do obracania głowicy koła.

Przekładnia Hirtha 1° do osi obrotu głowicy. Kąt obrotu -15° do +195°

Osłona bezpieczeństwa w pozycji narzędzia 1, lewa Ø 500 mm

do szlifowania zewnętrznego dla ściernic Ø 500x63mm F1

(80mm F5)

Osłona bezpieczeństwa w pozycji narzędzia 2, prawa Ø 500 mm

do szlifowania zewnętrznego dla ściernic Ø 500x63mm F1

(80mm F5)

Informacje ogólne dotyczące osłony bezpieczeństwa w pozycji narzędzia 2:

Długość szlifowania prawej strony szlifowania jest zmniejszona w pozycji obrotu głowicy szlifierskiej.

pozycji obrotowej głowicy szlifierskiej. 300° o ok. 30%

Wewnętrzne urządzenie szlifierskie do wrzecion wysokiej częstotliwości

Ø 120 mm w pozycji narzędzia 3 wraz z kablem przyłączeniowym

do podłączania wewnętrznych wrzecion szlifierskich Ø 120 mm zgodnie z

z następującymi specyfikacjami Studer:

-- Wtykowe złącza smarowania dla węży o średnicach

4mm

-- Wtykowe przyłącza chłodziwa dla przepływu przedniego i powrotnego

z wężami o średnicach

10 mm (złącza wtykowe po stronie wrzeciona i węża wchodzą w zakres dostawy wrzeciona)

-- Z połączeniami elektrycznymi zgodnie ze schematem połączeń

Kodowanie wewnętrznego wrzeciona szlifierskiego

Stałe łożyskowanie wrzeciona silnika 1 znajduje się po prawej stronie

w pozycji narzędzia 2

Prędkość skrawania wrzeciona silnika 1

programowalna do maks. 50 m/s

W przypadku wrzecion silnikowych o maks. n = 3200 obr/min, prędkość 50 m/s jest

możliwe tylko przy średnicach ściernic >300 mm

Sprzęt do szlifowania wewnętrznego HF dla wrzecion Fischer ze smarowaniem olejowo-powietrznym

Ogólne informacje o markach wrzecion HF:

Różne marki wrzecion ze smarowaniem olejowo-powietrznym nie mogą być używane na jednej maszynie.

-- Liczba przyłączy smarowania musi odpowiadać liczbie wrzecion w akcesoriach.

w akcesoriach.

-- Wrzeciona z różną liczbą przyłączy smarowania nie mogą być używane w jednej pozycji narzędzia.

Jednostka konserwacyjna do smarowania olejowo-powietrznego wrzecion do szlifowania wewnętrznego.

Ilość smaru można zaprogramować w sterowniku CNC dla konkretnego wrzeciona.

Odpowietrzanie wrzecion HF, gdy używane jest sprężone powietrze maszyny (włączane z głównego zaworu pneumatycznego).

Głowica robocza z łożyskami wałeczkowymi, stożek ISO 50, cylindryczne mocowanie zewnętrzne na

końcówka wrzeciona Ø 110 mm, otwór wrzeciona Ø 50 mm.

Ręczna blokada wrzeciona bez monitorowania.

Opcja montażu czujnika pierścienia szlifierskiego

Ogólne informacje o głowicy roboczej uchwytu:

Do szlifowania na żywo lub szlifowania zewnętrznego z obracającym się środkiem

Ręczna korekta cylindryczności głowicy roboczej

Dokładność centryczności co najmniej 0,0004 mm

Standardowa oś C

do załadunku przedmiotu obrabianego i zatrzymywania na obwodzie

(Dokładność +/-0,5°) do wymiany przedmiotu obrabianego

Standardowa oś C; do szlifowania kształtów,

zazwyczaj wymagana jest wysoce precyzyjna oś C.

Napęd przedmiotu obrabianego 3 kW z serwomotorem AC

Zakres prędkości 1-1000 obr.

Prędkość skokowa 1-50 obr.

Pneumatyczny podnośnik dla bezwysiłkowego ruchu

głowicy roboczej podczas ustawiania

2909914-E

Sterowanie pneumatyczne i monitorowanie ciśnienia wiórów

Interfejs elektryczny 1 dla

do maksymalnie 3 kW mocy napędowej.

Umożliwia programowanie prędkości w zakresie 10-100%

nominalnej prędkości wrzeciona, w zależności od wrzeciona, w tym samym lub przeciwnym kierunku co ściernica.

Panel operacyjny i szafa sterownicza na stałe podłączone do

z maszyną

Klimatyzator szafy sterowniczej

Ogólne informacje dotyczące chłodzenia szafy sterowniczej:

W temperaturze otoczenia. W przypadku temperatur powyżej 30°C wymagana jest jednostka chłodząca.

Napięcie zasilania: 400 V +/-10%

Częstotliwość linii: 50 Hz +/-1 Hz

Linia: 4-przewodowa (L1, L2, L3 / PE) lub 5-przewodowa (L1, L2, L3 / N / PE)

Wewnętrzne napięcie sterujące: 24 V DC

Sterownik CNC Fanuc 21i-TB z:

-- Aktywny kolorowy płaski ekran 10,4"

-- Zintegrowany sterownik PLC

-- Komunikator Studer i system magistrali ASI

Pamięć użytkownika sterownika CNC: 128 kB,

Pamięć programu: 200

-- Fanuc 21i-TB obsługuje tylko pamięć użytkownika o rozmiarze do 512 kB.

Przenośna jednostka operatora: Terminal Studer PCU

z wyświetlaczem LCD, klawiaturą, elektronicznym pokrętłem,

przycisk nadpisania i zezwolenia

Licznik godzin pracy, zakres 0-99 999 godzin

Elektroniczne wykrywanie dokowania z Dittel AE 4100-1

składający się z

-- Panel przedni z wyświetlaczem LCD do wyświetlania

krzywej sygnału

-- 4 wejścia do wykrywania dokowania z pasywnymi czujnikami

czujnikami, przy czym tylko jeden czujnik może być

oceniany tylko jeden czujnik
