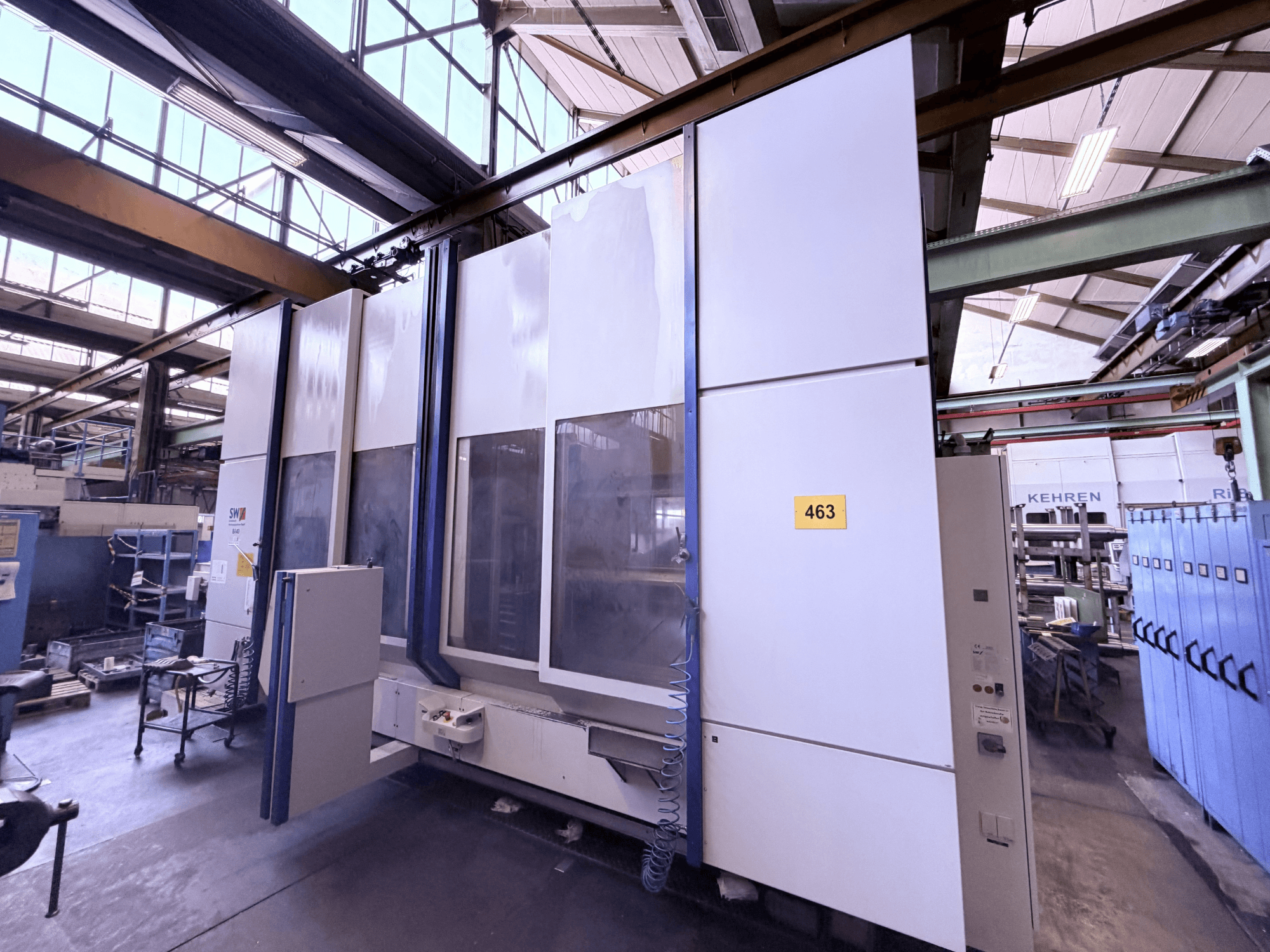

SW - BA 40DE-MIL-SWX-2001-00001

- Zakres przesuwu w osi X: 2 × 1300 mm (3350 mm w trybie z wydłużonym stołem)

- Zakres ruchu w osi Y: 630 mm

- Skok osi Z: 630 mm

- Powierzchnia mocowania (tryb wahadłowy): 2 x 1275 x 630 mm

- Przesuw szybki w osiach X/Y/Z: 40 m/min

- Prędkość posuwu: 1–40 000 mm/min

- Średnica wrzeciona: 100 mm

- Prędkość obrotowa wrzeciona: 20–7 500 obr./min

- Moc wrzeciona: 36 kW (przy 25% czasu pracy)

- Moment obrotowy wrzeciona: 950 Nm (przy 25% czasu pracy)

- Stożek / uchwyt narzędziowy: SK 50 DIN 69871, forma B

- Liczba gniazd w magazynku narzędzi: 60

- Maksymalna średnica narzędzia (przy wolnych sąsiednich gniazdach): 110 mm (250 mm)

- Maksymalna masa narzędzia: 8 kg (24 kg)

- Układ pomiarowy: liniowy

- Stół obrotowy NC: Peiseler ATU 280 z łożyskiem przeciwbieżnym

- Ciśnienie chłodziwa (wewnętrzne): 40 bar

- Oczyszczanie chłodziwa: filtr szczelinowy

- Płukanie obszaru roboczego: Tak

- Pistolety płuczące: 2

- Monitorowanie pęknięć narzędzi: Leutze

- Obudowa: pełna obudowa

- System odciągu: GEA-Delbag, 2 x KNAW 1-1-AF

- Napęd dyskietek: Tak

- Wymagana powierzchnia zabudowy (dł. x szer. x wys.): 7700 x 3700 x 4000 mm

- Wymagany fundament: Nie

- Nominalne napięcie zasilania: 3/PE AC 400 V / 50 Hz

- Nominalny prąd roboczy: 87 A

- Całkowite obciążenie przyłączone: 50 kVA (moc znamionowa 60 kVA)

- Bezpiecznik linii zasilającej: 100 A

- Czas pracy: 63 368 h

- Wyposażenie opcjonalne: Rozbudowany układ hydrauliczny maszyny do mocowania obrabianych elementów, układ zaworów do siłowników mocujących dwustronnego działania, 2 obwody mocujące w lewej strefie roboczej, 2 obwody mocujące w prawej strefie roboczej, ciśnienie mocowania 250 bar / Q=9 l/min, przystosowanie do głowic kątowych (bez 4-punktowego podparcia), automatyczne drzwi załadowcze, ok. 60 uchwytów SK50, 1x podwójna głowica kątowa, odwracalne urządzenie mocujące (oś A i kontruchwyt), most mocujący
