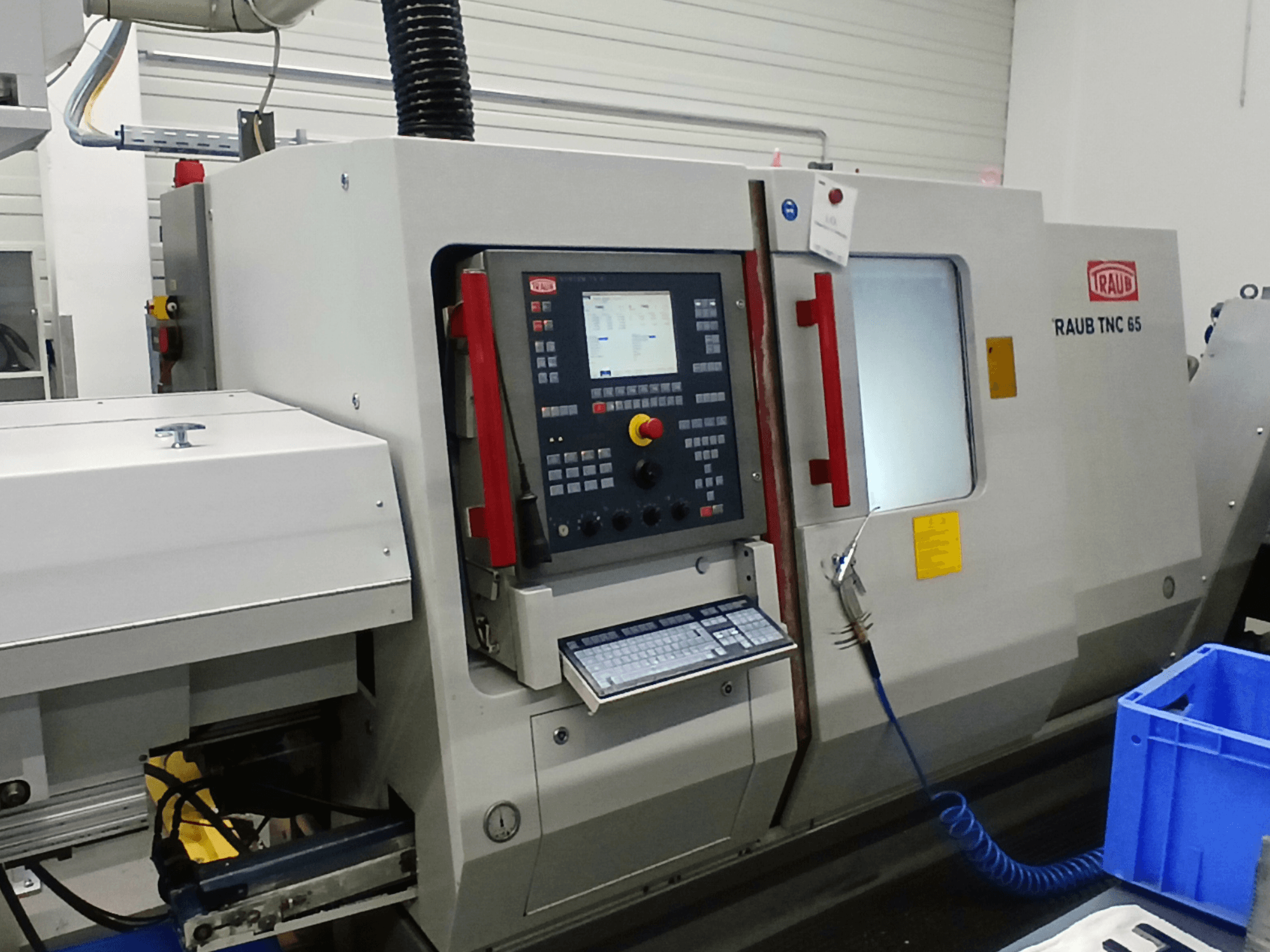

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- System sterowania: TX8i z 64-bitowym procesorem RISC o wysokiej wydajności i dodatkowym procesorem PLC o wysokiej wydajności, zintegrowany komputer PC
- Sterowanie TX8i z kolorowym płaskim ekranem TFT i elektronicznym pokrętłem
- Transformator wielozakresowy dla 460 V / 400 V / 380 V / 220 V / 200 V, 50 Hz
- Napięcie robocze maszyny: 400 V 50 Hz
- Napięcie robocze akcesoriów: 230 V 50 Hz
- Napięcie sterowania: 24 V DC
- Przeznaczona do obróbki metali i tworzyw sztucznych ze zdefiniowaną krawędzią skrawającą
- Maksymalna długość toczenia: 450 mm
- Otwór wrzeciona głównego: 65 mm
- Otwór przelotowy wrzeciona: 65 mm
- Maksymalna średnica mocowania w zależności od systemu tulei zaciskowej: 60 mm
- Średnica łożyska przedniego: 66 mm
- Standardowa tuleja zaciskowa: DIN 6343
- Maksymalna średnica mocowania: 65 mm
- Moment obrotowy wrzeciona głównego: 230 Nm
- Oś C wrzeciona głównego sterowana numerycznie
- Szybka prędkość przesuwu/posuwu w osi X: 7,5 m/min
- Siła posuwu w osi X przy 100% cyklu pracy: 5000 N
- Śruba kulowa osi X: 32×5 mm
- Szybka prędkość przesuwu/posuwu w osi Z: 10 m/min
- Siła posuwu w osi Z przy 100% cyklu pracy: 8000 N
- Śruba kulowa osi Z: 32×10 mm
- Szybka prędkość przesuwu/posuwu w osi Y: 3 m/min
- Przesuw w osi Y: ±35 mm
- Siła posuwu w osi Y przy 100% cyklu pracy: 8000 N
- Śruba kulowa osi Y: 25×5 mm
- Stacje narzędziowe: 10 (14 opcjonalnie)
- Rozmiar uchwytu narzędziowego: Ø30×55 mm
- Alternatywny rozmiar uchwytu narzędzia: Ø25×48 mm
- Rozmiar trzpienia narzędzia: 20×20 mm
- Alternatywny rozmiar trzpienia narzędzia: 16×16 mm
- Maksymalna prędkość obrotowa przeciwwrzeciona: 4000 obr.
- Maksymalna średnica mocowania przeciwwrzeciona: 65 mm
- Moc przeciwwrzeciona: 11 kW
- Stały zakres mocy przeciwwrzeciona: 1:8
- Moment obrotowy przeciwwrzeciona: 210 Nm
- Szybka prędkość przesuwu/posuwu przeciwwrzeciona: 10 m/min
- Skok przeciwwrzeciona: 520 mm
- Siła posuwu przeciwwrzeciona przy 100% cyklu pracy: 6000 N
- Śruba kulowa przeciwwrzeciona: 32×20 mm
- Oś C przeciwwrzeciona z synchronicznym sterowaniem prędkością
- Napęd narzędziowy rewolwer 1: 3,1 kW, 4000 obr.
- Napęd narzędziowy rewolwer 2: 3,1 kW, 4000 obr.
- Monitorowanie narzędzia TX8i z kontrolą zużycia i uszkodzeń poprzez monitorowanie silnika osi
- Gwintowanie bez uchwytu kompensacyjnego
- Oprogramowanie TRAUB Polyform do programowania frezowania z osią C (powierzchnia czołowa, wzdłużna, cylindryczna)
- Przygotowanie połączenia sieciowego Ethernet z interfejsem RJ45
- Oprogramowanie przeciwwrzeciona osi Z/V ze zdefiniowaną pozycją końcową (przenoszenie czoła)
- Ciśnienie w układzie hydraulicznym: 70 bar
- Pojemność zbiornika hydraulicznego: 70 l
- Ciśnienie pompy chłodziwa: 12 bar
- Pojemność zbiornika chłodziwa z przenośnikiem wiórów: 435 l
- Podłączone obciążenie elektryczne: 39 kW
- Masa maszyny z przeciwwrzecionem i szafką elektryczną: 5200 kg
- Poziom hałasu: 73 dB(A)
- Dopuszczalna temperatura otoczenia: 5-40 °C
- Maksymalna wilgotność względna przy 40 °C: 50 %
- Obszar roboczy sekcji wieży: 450 mm
- Obszar roboczy do przeciwwrzeciona: 520 mm
- Całkowity obszar roboczy: 728 mm
- Minimalna odległość F do konturu przeciwwrzeciona: 127 mm

- Maszyna posiada oś Y na wieżyczce 1, ale nie na wieżyczce 2.

Dodatkowe wyposażenie

- Urządzenie do rozładunku detali z chwytakiem w wieży 2
- Zawiasowy taśmowy przenośnik wiórów, wysokość wyładunku 1200 mm
- Wysokociśnieniowy system chłodziwa z programowalnymi stopniami ciśnienia 20/5 barów
- Przygotowanie do systemu odsysania i filtrowania, przyłącze Ø200 mm, gniazdo 400V
- Przygotowanie interfejsu podajnika prętów DNH 61
