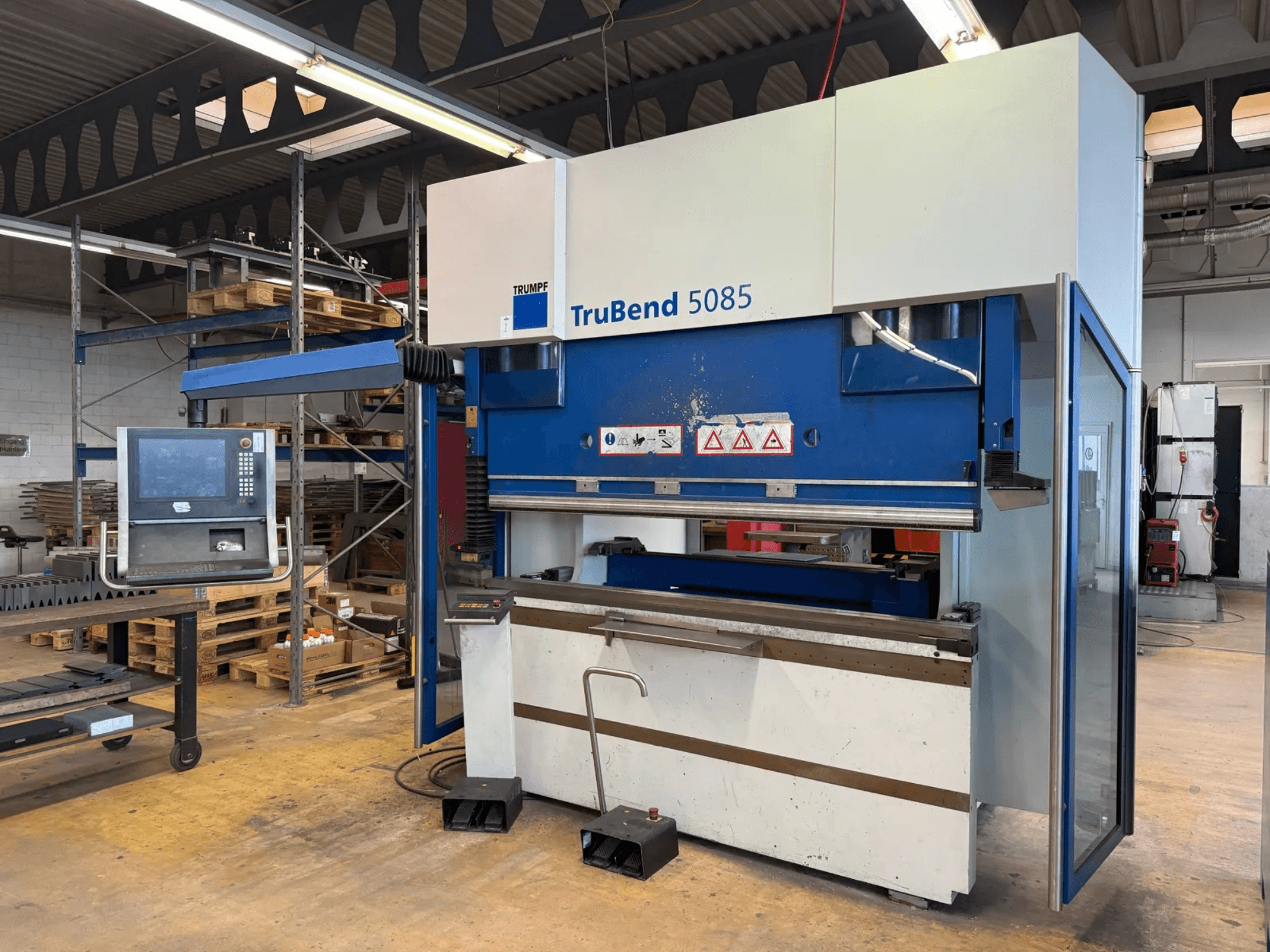

Prasa krawędziowa TRUMPF TruBend 5085 w warsztacie; widok z przodu przedstawiający panel sterowania i obszar gięcia.
Prasa krawędziowa TRUMPF TruBend 5085 w warsztacie; widok z przodu przedstawiający panel sterowania i obszar gięcia.

TRUMPF - TruBend 5085PL-BEN-TRU-2008-00002

201 697 zł
Cena GINDUMAC
(Ex works)
UZYSKAJ CENĘ OFICJALNĄ
Obejrzyj maszynę na miejscu
złóż kontrofertę

Masz dodatkowe pytania? Skontaktuj się z nami!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Kontakt przez Whatsapp
Pokaż w oryginalnym języku

Ta 7-osiowa giętarka TRUMPF TruBend 5085 została wyprodukowana w 2008 roku. Charakteryzuje się siłą nacisku wynoszącą 850 kN oraz długością gięcia wynoszącą 2 210 mm. Maszyna jest wyposażona w 5-osiowy tylny zderzak CNC o skoku osi X wynoszącym około 600 mm oraz skoku osi R wynoszącym około 250 mm. Jeśli poszukują Państwo wysokiej jakości rozwiązań w zakresie gięcia, warto rozważyć zakup oferowanej przez nas hydraulicznej prasy krawędziowej TRUMPF TruBend 5085 z sterowaniem CNC. Skontaktuj się z nami, aby uzyskać więcej informacji.

Informacje o maszynie

  • marka: TRUMPF
  • rok: 2008
  • MODEL: TruBend 5085
  • godziny produkcji: 1932
  • zastosowanie: Gięcie
  • Lokalizacja: Polska
  • rodzaj maszyny: Prasa krawędziowa
  • Marka sterowania: TRUMPF

Dane techniczne - TRUMPF TruBend 5085

Układ sterowania

  • Model sterowania: TRUMPF
  • Model sterowania: TASC 6000

Wymiary

  • Wysokość maszyny: 2840 mm
  • Długość maszyny: 3020 mm
  • Waga maszyny: 7800 kg
  • Szerokość maszyny: 1800 mm

Ruch osi

  • Liczba osi: 7
  • Przesuw osi X: 600 mm

Dane techniczne

  • Długość gięcia: 2210 mm
  • Maks. skok: 445 mm
  • Siła nacisku: 880 Kn

Informacje dodatkowe

  • Oznaczenie CE: Tak

  • Odległość między kolumnami: ok. 1 750 mm

  • Głębokość gardzieli: ok. 420 mm

  • Wysokość w pozycji otwartej: ok. 385 mm (opcjonalna wersja z przedłużeniem do 615 mm)

  • Ciśnienie robocze: 300 bar

  • Sterowanie CNC: sterowanie CNC firmy TRUMPF / TASC 6000

  • Ogranicznik tylny: 5-osiowy ogranicznik tylny CNC

    • Osie: X, X5, R, Z1, Z2

    • Skok osi X: ok. 600 mm

    • Skok osi R: ok. 250 mm

  • Oprzyrządowanie/mocowanie: hydrauliczne mocowanie górne i dolne narzędzi WILA; system oprzyrządowania: WILA

  • Prędkości osi:

    • Prędkość szybkiego przesuwu osi Y: ok. 220 mm/s

    • Prędkość robocza osi Y: do ok. 25 mm/s

    • Powrót osi Y: ok. 220 mm/s

    • Oś X: ok. 1 000–1 750 mm/s

    • Oś R: ok. 330 mm/s

    • Oś Z: ok. 1 750–2 500 mm/s

  • Czas pracy suwaka/belki: 1 932,8 h

  • Parametry elektryczne:

    • Napięcie zasilania: 3 × 400 V

    • Częstotliwość: 50 Hz

    • Prąd znamionowy: 24,0 A

    • Moc przyłączona: 17,0 kVA

    • Napięcie sterujące: 24 V DC

  • Pneumatyka: Przyłącze sprężonego powietrza 6 bar

  • Bezpieczeństwo:

    • Czas zatrzymania: maks. 95 ms

    • Droga hamowania przy prędkości 220 mm/s: maks. 10 mm

    • Odległość zatrzymania przy prędkości 160 mm/s: maks. 8,5 mm

    • Minimalna odległość bezpieczeństwa: 190 mm

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
