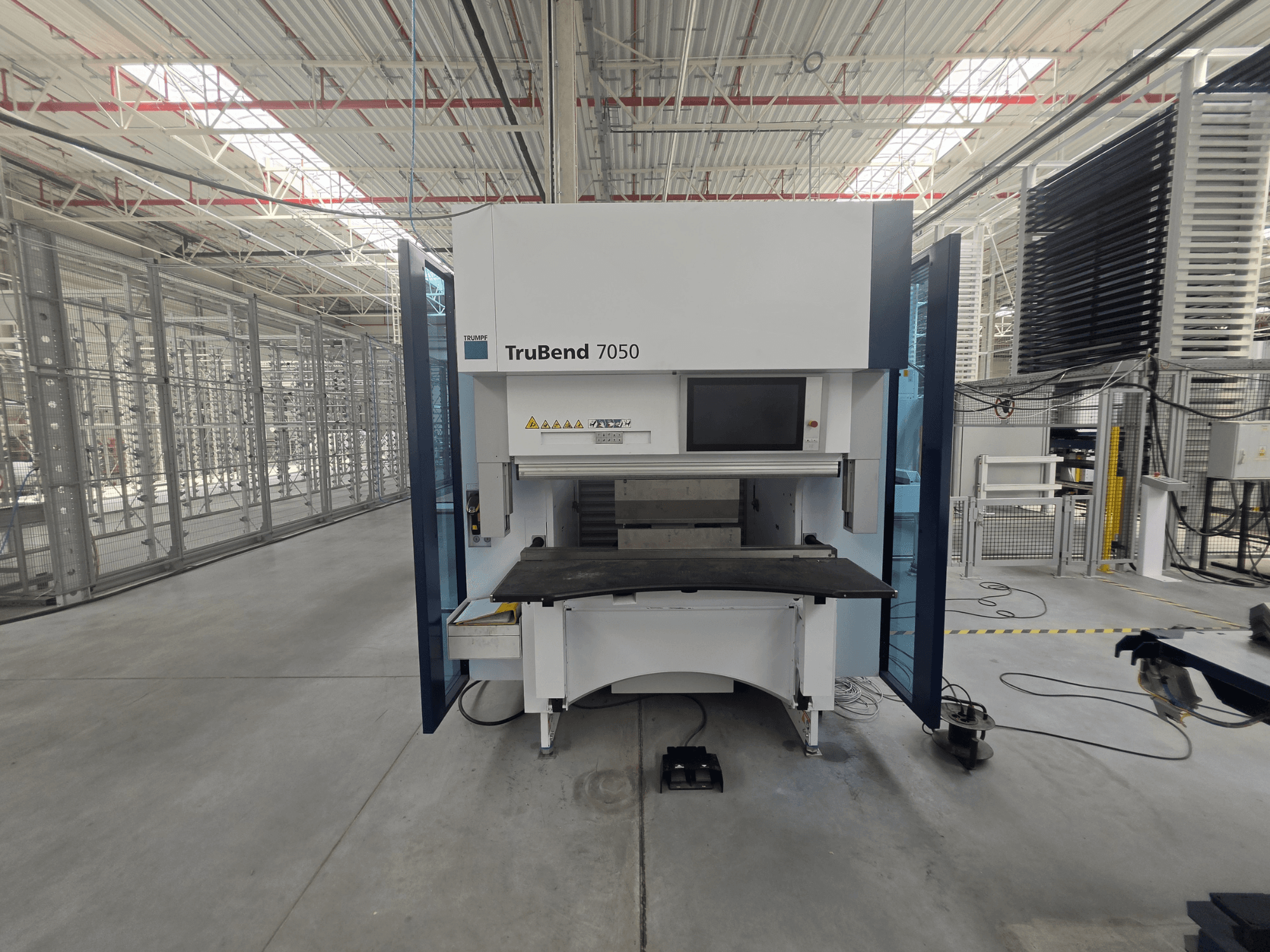

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Napęd: dynamiczny elektromechaniczny napęd momentowy

• Pojemność i wymiary:

  • Swobodna wysokość nad słupkiem: 1 305 mm

  • Wysokość użytkowa montażu: 385 mm

  • Głębokość wnęki: 250 mm

  • Wysokość robocza: 1 150 mm

  • Rama maszyny: Stabilna rama spawana

• Osie i ogranicznik tylny:

  • Osie CNC: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Ogranicznik tylny: 6-osiowy niezależny system (X1/X2/R1/R2/Z1/Z2), obie jednostki poruszają się niezależnie

  • Cechy ogranicznika tylnego: Palce z włókna węglowego, utwardzone powierzchnie odniesienia, napęd osi Z z zębatką śrubową, elastyczne pozycjonowanie

• Skoki / zakres roboczy:

  • Skok osi Y: 215 mm

  • Skok osi X: 240 mm (maksymalny zakres tylnego ogranicznika 500 mm)

  • Skok w osi R: 153 mm

• Prędkości:

  • Prędkość szybkiego przesuwu w osi Y i powrotu: 220 mm/s

  • Prędkość robocza w osi Y: 25 mm/s

  • Oś X: 1 500 mm/s

  • R: 750 mm/s

  • Oś Z: 2 200 mm/s

• Dokładność pozycjonowania:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Wyprofilowanie:

  • Wyprofilowanie sterowane CNC, automatyczna kompensacja za pomocą napędu

  • Napęd wygięcia zintegrowany ze stołem

  • Nadaje się do gięcia wielostanowiskowego

• Oś Y / belka prasy:

  • Indukcyjny system pomiarowy osi Y

  • Dynamiczna kompensacja sprężystości z automatyczną korektą opartą na sile

  • Hartowane, regulowane listwy prowadzące

• System sterowania:

  • TRUMPF Touchpoint TruBend, 21,5-calowy wyświetlacz TFT Full HD (1920×1080)

  • Dwurdzeniowy procesor Intel Core i5 2,7 GHz, system Windows Embedded Standard 7

  • Realistyczna wizualizacja 3D, baza danych technologii TRUMPF

  • Zarządzanie użytkownikami z poziomami Standard/Ekspert/Administrator

  • W zestawie 10 kart dostępu dla użytkowników

• Interfejsy danych:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Teleserwis internetowy / zdalna diagnostyka

• Mocowanie i ustawianie narzędzi:

  • Automatyczne mocowanie górne i dolne TRUMPF (samocentrujące, hartowane)

  • Szybka wymiana segmentów

  • Wskaźnik LED narzędzia zintegrowany z górnym mocowaniem (wskazuje pozycje ustawienia / następną stację gięcia)

• Bezpieczeństwo:

  • Automatyczny system BendGuard (część pakietu Productivity Package Plus)

    • Optoelektroniczny system bezpieczeństwa z automatyczną regulacją wysokości narzędzia

    • Umożliwia osiągnięcie maksymalnej dopuszczalnej prędkości w osi Y za pomocą pedału nożnego

    • Automatyczna regulacja, możliwość wysunięcia poza obszar roboczy w celu obróbki bocznej

  • Elektronicznie monitorowane boczne drzwi bezpieczeństwa

  • Elektrycznie sterowane, podnoszone tylne drzwi

  • Wyłącznik awaryjny

  • Urządzenia zabezpieczające podczas transportu

  • Oznaczenie CE

• Pakiet ergonomiczny:

  • Przedni stolik roboczy

  • Przednie i tylne oświetlenie obszaru roboczego LED

  • Podparcie do pracy w pozycji siedzącej lub stojącej

  • Półka na dokumenty

  • Szuflada na przyrządy pomiarowe

Wyposażenie dodatkowe

• Sprzęt pomiarowy:

  • Cyfrowy kątomierz

  • Cyfrowy suwmiarka

  • Kątownik 90 stopni

  • 1x licencja TecZone Bend

• Bezprzewodowy czytnik kodów 2D z łącznością Bluetooth
