TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Maszyna: TruBend 5085 (2720 mm x 850 kN) z BendMaster 60

  • Stabilna rama maszyny wykonana w całości ze stali

  • Belka dociskowa z łożyskiem sferycznym i regulacją nachylenia

  • Elektrohydrauliczny napęd górny z 4-cylindrową technologią

  • Duży prześwit krawędziowy

  • Płaskie osłony przednie

  • Nowoczesna hydraulika blokowa

  • Elektroniczny balans nacisku

  • System pomiarowy ze szklaną skalą i kompensacją sprężynową

  • Olej hydrauliczny w maszynie (dożywotnie smarowanie)

  • Chłodnica oleju

  • Chłodzenie szafy sterowniczej za pomocą wymiennika ciepła powietrze-powietrze

  • Nowoczesna konstrukcja maszyny

• Ogranicznik

  • System zatrzymania

  • System zderzaka tylnego: 2 osie (X i R)

• Mocowanie narzędzia

  • Górny uchwyt narzędziowy, mocowanie ręczne, hartowany

  • Dolny uchwyt narzędziowy, mocowanie hydrauliczne, hartowany

  • Dolny przesuw narzędzia, 2 pozycje, pneumatyczny

• Koronowanie

  • Koronowanie ręczne

• Sterowanie

  • TRUMPF TASC 6000

  • Graficzne programowanie warsztatowe

  • Windows XPe (wbudowany), Pentium 4, 2,8 GHz

  • 2 GB RAM

  • 15-calowy ekran dotykowy

  • Obsługa sieci

  • Teleserwis przez modem

• Obsługa

  • Panel sterowania z klawiaturą LCD i przełącznikiem nożnym

  • Szyna komunikacyjna

• Bezpieczeństwo

  • Standardowe urządzenia zabezpieczające

  • Urządzenie zabezpieczające BendGuard dla górnych narzędzi do 390 mm

  • Oznaczenie CE

Wyposażenie dodatkowe

• Automatyzacja TRUMPF BendMaster (wyposażenie standardowe)

  • Robot/obsługa

    • Stabilna podstawa i manipulator z odlewanego ciśnieniowo aluminium

    • Udźwig 60 kg (obrabiany przedmiot plus chwytak)

    • Niskoprofilowa spawana szyna podłogowa

    • Czujnik blachy do wykrywania konturów

    • Obrotowe przejście dla łatwej wymiany chwytaka

    • Sprzęgło chwytaka na BendMasterze

    • Czujniki dla 4-osiowego systemu zderzaka tylnego

    • Napędy elektryczne

    • Wykrywanie podwójnych arkuszy

    • Stacja transferu chwytaków NC

    • Generowanie podciśnienia dla chwytaków ssących

  • Sterowanie

    • Sterowanie TRUMPF PC z terminalem operatora

    • Teleserwis przez modem

    • Obsługa za pomocą ekranu, myszy i klawiatury

  • Bezpieczeństwo

    • Ogrodzenie zabezpieczające z drzwiami dostępowymi

Pierwsza na świecie automatyzacja gięcia z rozpoznawaniem obrazu dla maksymalnej elastyczności Części blaszane do 40 kg, 6-osiowa technologia czujników zderzaka tylnego

Maksymalna dokładność powtarzania dzięki technologii czujników kątowych (ACB) w trybie automatycznym

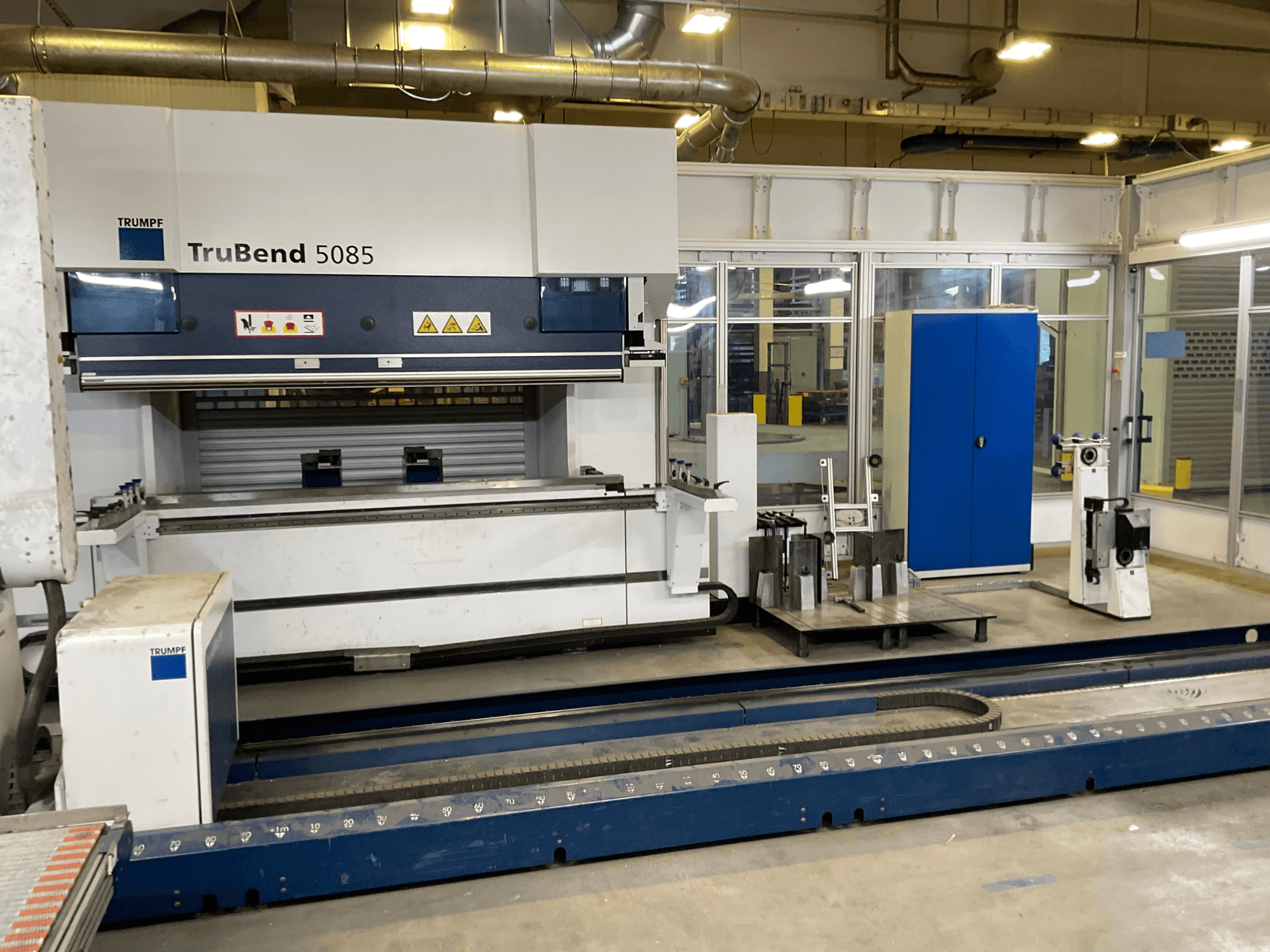

TruBend 5085 (2720 mm x 850 kN) z BendMaster 60
