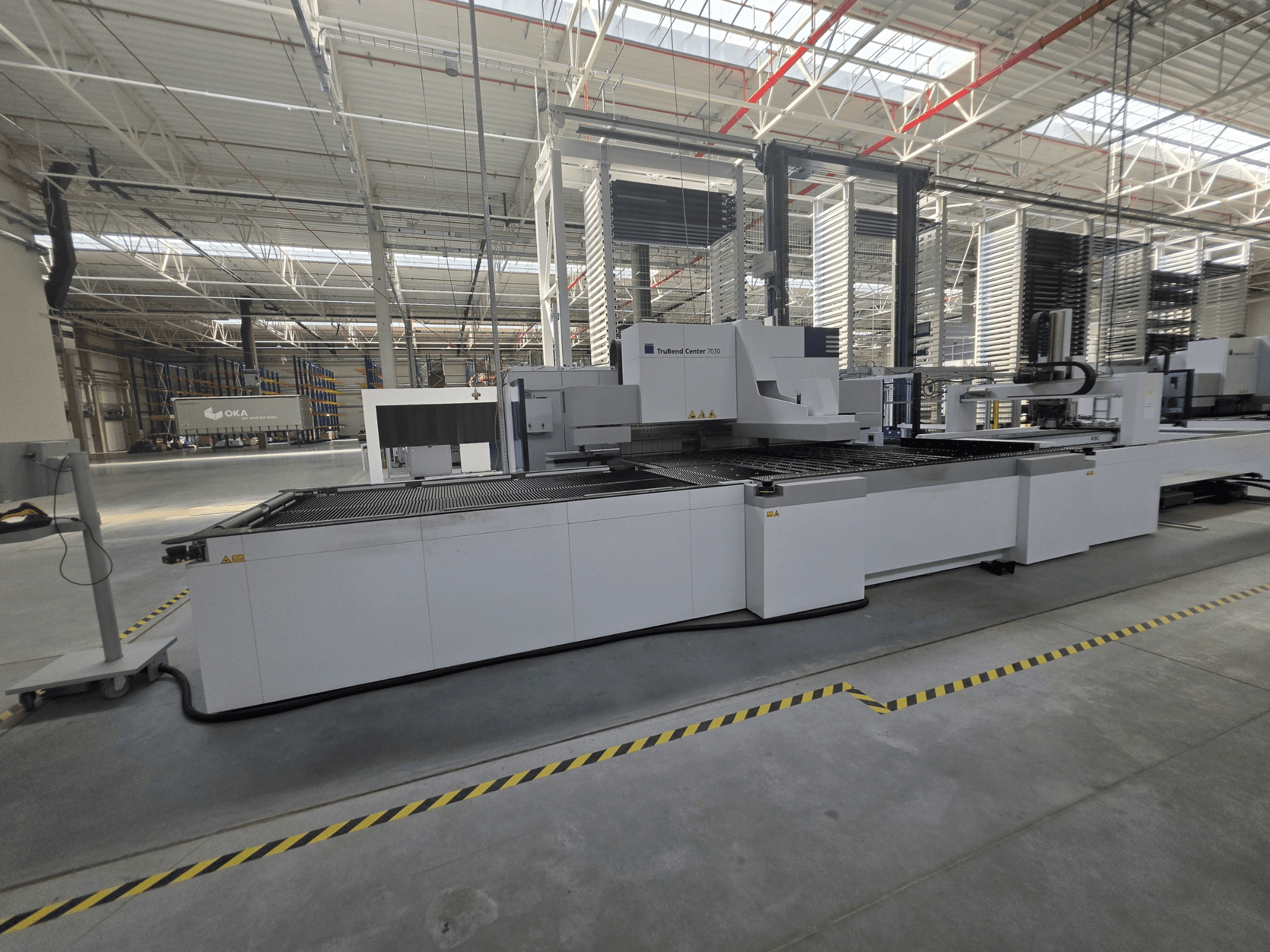

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Konstrukcja: spawana rama stalowa; Układ wyginający: napęd klinowy; Wygięcie w łuk: w zestawie, regulowane za pomocą elementu sterującego

• Wydajność

  • Maksymalna długość krawędzi giętej: 3 123 mm

  • Minimalna długość krawędzi giętej: 200 mm

  • Min. szerokość gięcia z uchwytem standardowym: 145 mm

  • Min. szerokość gięcia przy użyciu narzędzi ENW: 40 mm

  • Maksymalna wysokość skrzynki: 220 mm

  • Siła zacisku uchwytu: 101 t

  • Grubość materiału: min. 0,4 mm; maks. stal konstrukcyjna 3,0 mm; maks. stal nierdzewna 2,2 mm; maks. aluminium 4,0 mm

• Manipulacja i pozycjonowanie (zintegrowane)

  • 2-osiowy manipulator do obróbki elementów z 12 modułami ssącymi; przesuw w osi X 2 653 mm; skok 100 mm

  • 5-osiowy ogranicznik tylny; manipulator obrotowy; ogranicznik przedni; szczypce załadowcze

  • Automatyczne pozycjonowanie i obrót detalu

• Prędkości

  • Szybki przesuw w osi Y: 250 mm/s

  • Ogranicznik przedni: 3 000 mm/s

  • Manipulator detali: 3 000 mm/s

  • Manipulator obrotowy: do 3 obr./s

  • ToolMaster Bend: 2 400 mm/s

• Dokładność pozycjonowania

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• Sterowanie CNC

  • ekran dotykowy 21,5"; Windows 7 Ultimate 64-bit; klawiatura i mysz

  • USB; RJ45; Ethernet 10/100 Mbit/s; teleserwis internetowy/zdalna diagnostyka

• Oprogramowanie do programowania

  • Licencja pływająca TecZone Fold

  • Automatyczne programowanie z rysunków 2D/3D, automatyczne generowanie programów gięcia

  • Symulacja gięcia 3D; sprawdzanie kolizji; ręczna modyfikacja programu

• ToolMaster Bend (automatyczna obsługa narzędzi)

  • Automatyczne pozycjonowanie i konfiguracja narzędzi dociskających zgodnie z programem

  • Automatyczne pozycjonowanie uchwytów standardowych, typu „Pick&Place” oraz zakrzywionych

• Dołączone oprzyrządowanie

  • 16 standardowych narzędzi dociskowych (każde o długości 160 mm)

  • 6 narzędzi mocujących typu „Pick&Place”; segmenty 10/15/20/40 mm

  • Narzędzie dociskowe narożne, długość 199 mm

  • Narzędzia do gięcia OBW90 i UBW90

• Wyposażenie ENW

  • Funkcja ENW do przechylania narzędzi dociskowych

  • Narzędzie ENW110-40, długość 3 123 mm, głębokość 40 mm

  • Minimalna szerokość gięcia z ENW: 40 mm

• Pomiar kąta gięcia

  • Optyczna pomoc w pomiarze kąta gięcia z wbudowaną kamerą

  • Graficzne porównanie zaprogramowanego i rzeczywistego kąta

  • Minimalna długość boku elementu do pomiaru kąta: 10 mm

• Bezpieczeństwo

  • Certyfikat CE; obrotowe drzwi bezpieczeństwa; bariery świetlne bezpieczeństwa

  • Zabezpieczenie dostępu do obszaru roboczego; przełącznik nożny z funkcją aktywacji; wyłącznik awaryjny

• Zasilanie elektryczne: 80 kVA

Wyposażenie dodatkowe

• Automatyczny system załadunku/rozładunku z interfejsem magazynowym

  • Automatyczne oddzielanie i podawanie półfabrykatów; przekazywanie do centrum gięcia

  • Automatyczny rozładunek gotowych elementów za pomocą przenośnika taśmowego

  • Maksymalny rozmiar półfabrykatu: 3 048 x 1 500 mm

  • W zestawie interfejs magazynowy

  • Wózek załadowczy: nie wchodzi w skład zestawu

  • Zestaw szyn: nie wchodzi w skład zestawu

• Dodatkowe moduły do obsługi elementów

  • 12 modułów próżniowych trójpowierzchniowych (ssanie górne/dolne/przednie)

  • 6 modułów magnetycznych i 4 moduły magnetyczne z dwoma powierzchniami

  • Moduły próżniowe i magnetyczne mogą być używane razem

• Akcesoria do identyfikacji i łączności

  • Bezprzewodowy czytnik kodów 2D z Bluetooth

  • Odczyt kodów kreskowych i kodów DataMatrix

  • Automatyczne ładowanie programu produkcyjnego
