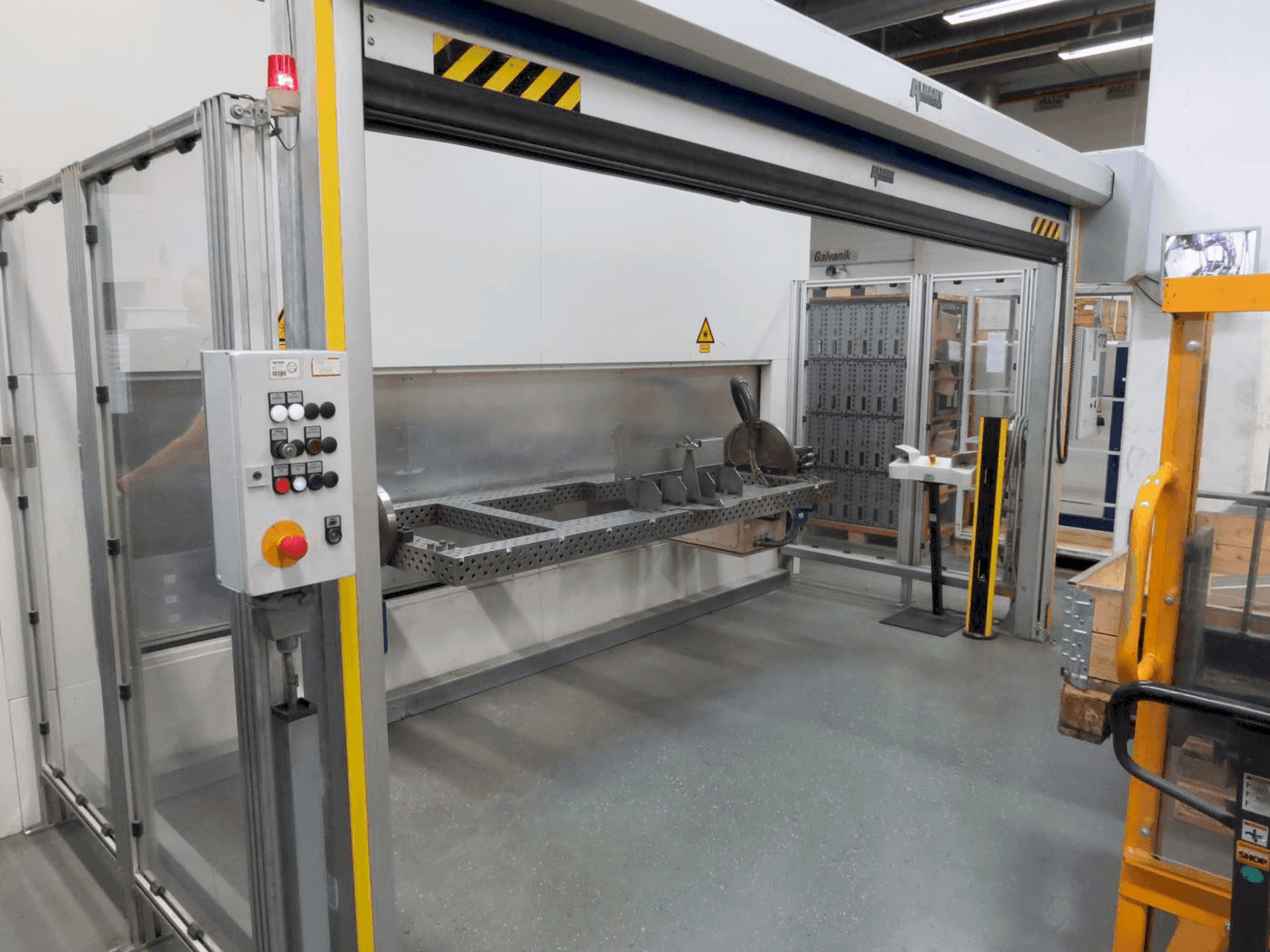

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Dodatkowe wyposażenie

• Stół mocujący ma wymiary (X x Y) 2400x1000 mm.

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Odporna na światło laserowe kabina ochronna z dachem, kamera ccd, monitor czarno-biały, regulowany krzyż, kabel zasilający kamery o długości 30 m i kabel wideo bnc o długości 10 m.
• Obiektyw o ogniskowej f = 200 mm, kaseta ze szkłem ochronnym umożliwiająca łatwą wymianę szkła ochronnego
• Prowadzenie i kształtowanie wiązki, ochrona optyczna za pomocą laval crossjet, sześcioosiowa mechanika robota przemysłowego z kinematyką przegubową
• Optyka przetwarzająca beo 7000210p do spawania laserowego, zaprojektowana dla określonej ładowności i momentów bezwładności 30 kg
• Główny czas równoległego załadunku i rozładunku komponentów, konstrukcja celi zrobotyzowanej z podwieszonym robotem.
• Możliwość rozbudowy do maksymalnie 4 kabli światła laserowego, kolimacja 0° z rozogniskowaniem i obserwacją przez kamerę.
• Laser pilotujący z uchwytem czujnika plazmy, sterowanie laserem pilotującym za pomocą lasera operacyjnego
• Oprogramowanie do programowania lasera winlas. Opcja przechowywania 99 programów laserowych.
• Moc wyjściowa: 3000 w przy obrabianym przedmiocie, 4000 w łącznie z 1000 w rezerwy sterowania
• Konfiguracja optyki dla 1 kabla światła laserowego z szybkim przełącznikiem (czas przełączania 50 ms), konfiguracja optyki może być następująca

Korzyści techniczne dla maszyn

• Urządzenie laserowe, prowadzenie i kształtowanie wiązki trumpf nd:yag laser hl 3006 d, kabel światła laserowego llk-b 06, długość 40 m
• 2 osie obrotowe nc, każda z łożyskiem ślizgowym i wolną szerokością mocowania 2000 mm
• 1 główna oś obrotowa do obracania komponentów do wewnątrz i na zewnątrz, typ handte sf - l4000
• Ochrona obszaru zawracania za pomocą rolety na szerokość kabiny
• Szkło ochronne, system ekstrakcji płyty zasilającej, kompatybilny z robotem
• Lekka integracja z kabiną ochronną, oprogramowanie
• Pozycjoner komponentów: podwójny pozycjoner obrotowy dwpv 500ms do przytrzymywania dwóch urządzeń mocujących komponenty
• Kuka kr 30/ha (wysoka dokładność) robot z kontrolerem kr c2, kabel wideo bnc, długość 10 m
• Średnica włókna 600 mm, objętość powietrza 4000 m3/h, zintegrowany, automatyczny system gaśniczy
• Wymagana powierzchnia podłogi wraz z pozycjonerem obrotowym: (dł. /szer. /wys. ): 4800 mm x 4300 mm

Informacje dodatkowe

Maszyna nie ma podajnika drutu // Maszyna nadal pod napięciem
