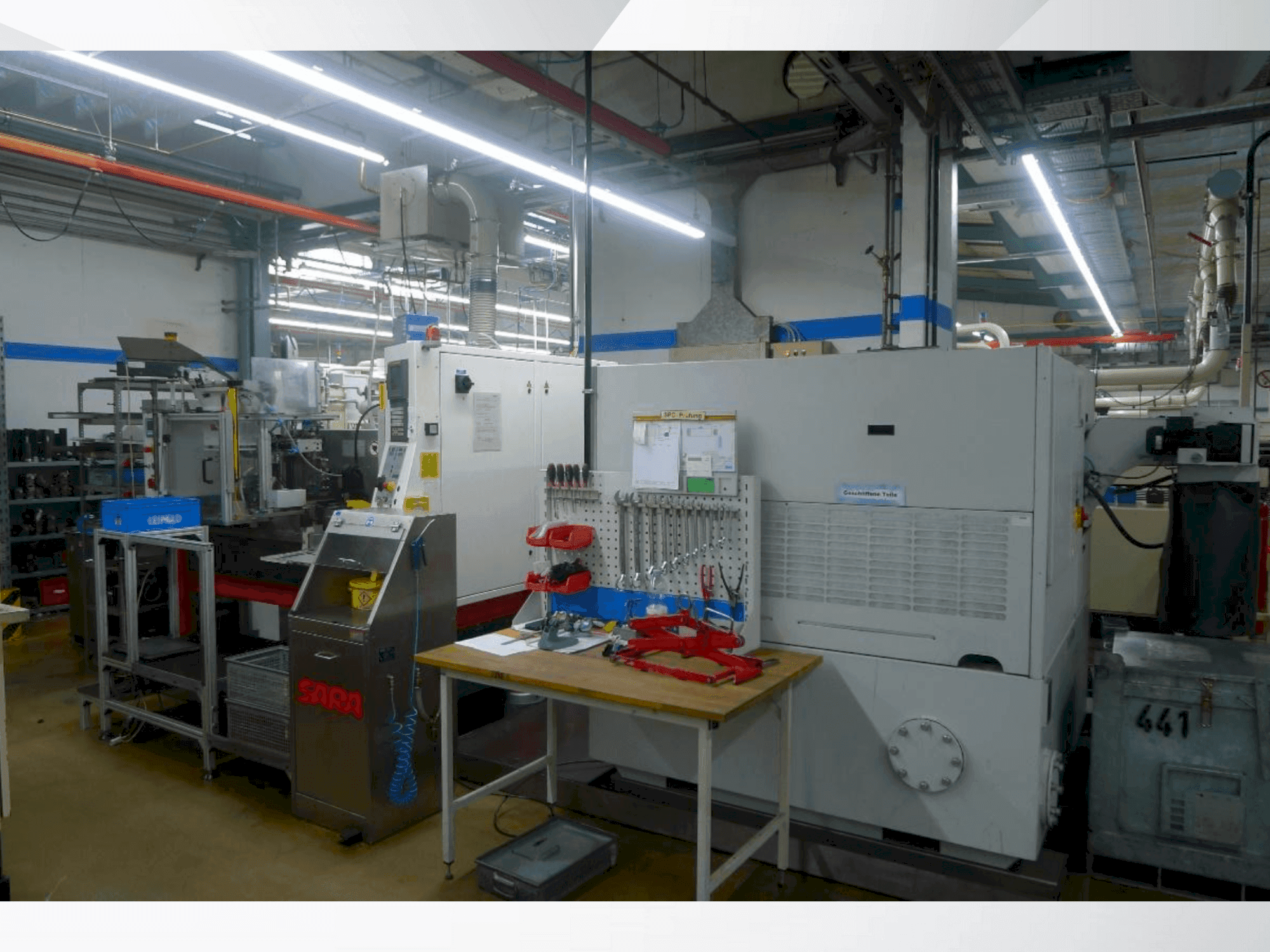

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Dodatkowe wyposażenie

• System gaśniczy Kraft & Bauer, Typ FB703S-UV3-TFM70°/KLA 6-S-MV / Mikrofiltr Knoll, Typ Micro Pur 240 F / Stacja podnoszenia Streuli, Typ SHSRT300-TL142/180

Korzyści dla maszyny

Korzyści techniczne dla maszyn

• Obszar roboczy szlifowania przelotowego: 1. 5 - 100 mm średnicy przedmiotu obrabianego / obszar roboczy szlifowania wgłębnego: 1,5 - 100 mm średnicy przedmiotu obrabianego / maksymalna długość szlifowania: 250 mm
• Maks. Średnica zewnętrzna: 400 mm / średnica wewnętrzna: 203. 2 mm / maks. Szerokość: 250 mm / prędkość obwodowa: 50 m/s / moc napędu: 11 kw (z urządzeniem wyważającym)
• Maks. Średnica zewnętrzna: 225 mm / średnica wewnętrzna: 127 mm / maks. Szerokość: 250 mm / zakres prędkości: 0-265 obr/min / maks. Kąt nachylenia: +5/+5° / moc napędu: 3. 7 kw

Informacje dodatkowe

Narzędzia do procesu szlifowania Zestaw narzędzi Części 19085 i 19575 Szlifowanie przelotowe Ilustracja układu szlifowania i konstrukcji narzędzia Konstrukcja narzędzia Ilustracja układu szlifowania i konstrukcji narzędzia Podpora przedmiotu obrabianego Podpora przedmiotu obrabianego wraz z rysunkiem) Ściernica korundowa Tarcza regulacyjna Kołnierz SS © 203,2 mm z pokrywą Z drugiej ręki, 50% zniżki Kołnierz mocujący ściernicę @ 203,2 mm z pokrywą Kołnierz RS © 127 mm z pokrywą Z drugiej ręki, 50% zniżki Kołnierz montażowy tarczy regulacyjnej © 127 mm z pokrywą Zestaw narzędzi Wał napędowy 13819 Szlifowanie wgłębne Ilustracja układu szlifowania i konstrukcji narzędzi Konstrukcja narzędzia Ilustracja układu szlifowania i konstrukcji narzędzi Podpora przedmiotu obrabianego Podpora przedmiotu obrabianego (wraz z rysunkiem) 3 ściernice korundowe 3 tarcze regulacyjne 4 pierścienie pośrednie 1 obciągacz diamentowy do ściernicy 1 obciągacz diamentowy do tarczy regulacyjnej System chłodzenia i filtrowania Stacja podnoszenia KM Streull typu SHSRT300 Stacja podnoszenia chłodziwa Streuli typu SHSRT300: Pojemność 300 litrów, z pompą chłodziwa 1,1 kW, wydajność 150 |/min, wysokość podawania 10 metrów. Drugi zbiornik ze świeżą wodą jest zintegrowany z systemem chłodzenia silników liniowych i wrzeciona szlifierskiego (pompa 0,24 kW, wydajność 50 min, wysokość tłoczenia maks. 5 m). Pomiędzy dwoma zbiornikami zachodzi wymiana ciepła. Wersja mobilna z 4 kołami skrętnymi. Stacja podnoszenia znajduje się pod maszyną. Cena obejmuje interfejs i sterowanie za pomocą systemu sterowania maszyny, kolor szary RAL 7036. Automatyzacja Rozładunek przenośnika taśmowego pod RS Przenośnik taśmowy do rozładunku pod tarczą regulacyjną: Transportuje części do przodu z maszyny po przejściu przez proces szlifowania. Silnik napędowy posiada regulator prędkości do bezstopniowej regulacji prędkości taśmy. Włączanie i wyłączanie odbywa się za pomocą sterowania CNC. Taśma jest przymocowana do bloku nośnego. Taca ociekowa pod taśmą zbiera i przetwarza pozostałe chłodziwo. Długość wynosi 1200 mm, a szerokość 50 mm. Maksymalna możliwa średnica obrabianych elementów wynosi 40 mm. Pochylona rynna z pojemnikiem na detale Części delikatnie staczają się w dół do zbiornika zalanego chłodziwem. Wewnątrz znajduje się perforowany metalowy kosz, który służy do wyjmowania gotowych elementów ze zbiornika. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Większe średnice od 270 mm Schlelfscheibe Aussendurchmesser © 400 mm Innendurchmesser 0ี 203,2 mm Breite max (Form Typ 1) 250 mm Breite max.(Form Typ 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (max, 2'390 U/min) 50 m/s Antriebsleistung (opcja: Spindel 29 kW mit Gegenlagerung) 11 kW Regelscheibe Aussendurchmesser © 250 mm Szerokość wewnętrzna ซี 127 mm Maks. szerokość (typ 1) 250 mm Breite max. (Form Typ 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 L/Min. Neigungswinkel max. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (alle 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Zasilanie elektryczne Zakres napięcia (+/- 10%) 3 x 400 V / 50 Hz lub 3X480V / 60 Hz / lub według życzenia klienta Steuerspannung DC 24V Anschlussleistung ab 25 kVA Zulässige Umgebungstemperatur +15/ +40€ Poziom hałasu 68 dBA Ciśnienie zasilania (Sperrluft) 1,5 - 6 barów Zgodnie z normą DIN-ISO 8573-1 ciecz robocza musi być sprężona i zakleszczona (w przypadku cieczy roboczej o ciśnieniu < 6 barów i z wodą wodociągową należy zainstalować odpowiedni zawór zwrotny). Luftverbrauch 20-30 l/min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Uchwyty dla 3 gniazd U/X./W Napędy z silnikami czasowymi FANUC Pozycjonowanie z Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Schleifspindel mit integriertem Antrieb (Motorspindel), wassergekühlt Regelspindel mit Direktantrieb (FANUC Motor), +/- 4 mm osiowy verschiebbar Regulator średnicy dla wrzecion i sprężyn na bloku zawieszenia montowany na stałe Klocek roboczy z wycięciem do ustawiania wysokości zawieszenia Całkowicie automatyczne zabezpieczenie przed uszkodzeniem w celu odcięcia zasilania za pomocą Gasdruckdämpfer i Sicherheitsschalter (Patent: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (Patent: CH 691957) CNC-Steuerung "FANUC 21i MB" mit integrierter SPS Oprogramowanie maszynowe z zaawansowanymi funkcjami, takimi jak: Stała V dla listew zębatych i listew regulacyjnych Kalkulacje prędkości obrotowej dla urządzeń początkowych i końcowych Kompensacja masowa dla listew zębatych i listew zębatych regulowanych Benennung der Auflagenhöhe und des Diamanten der Regelscheibe Sterownik z bezstopniowym uszczelnieniem PIEZZO Zasilanie elektryczne 230V AC 6A poprzez transformator Zakres roboczy 1 Instrukcja obsługi w języku niemieckim 1 Schemat elektryczny i dokumentacja 1 Dokumentacja oprogramowania (na płycie CD) Kolory: Weiss RAL 9010, Rot RAL 2002 i Naturgranit (szary)
