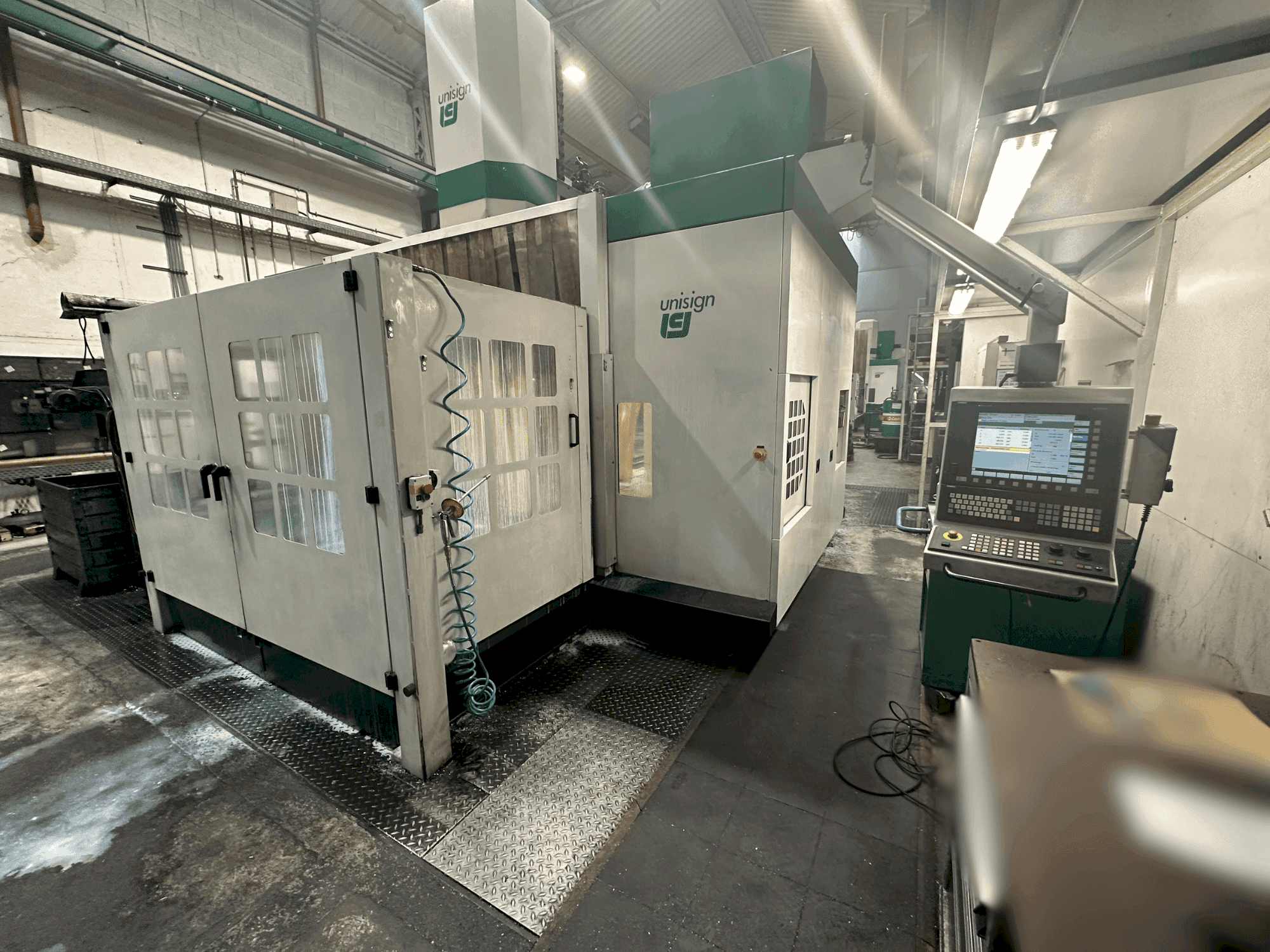

Unisign - UNIPORT 6000DE-MIL-UNI-2005-00001

Dodatkowe wyposażenie

• Szafa sterownicza: 98276h /Program aktywny: 51778h/ Wrzeciono, posuw lub zmiana narzędzia: 12808h /Wrzeciono i posuw bez zmiany narzędzia: 10690h

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Dokładność pozycjonowania: ±0,001° (napęd osi c)
• Powtarzalność: ±0. 0005° (napęd osi c)
• System pomiarowy: bezpośredni (prawdopodobnie typu prętowego)
• Maksymalna prędkość: 10 min-¹

Korzyści techniczne dla maszyn

• Maksymalny moment obrotowy: 720 nm
• Maksymalne ciśnienie wiercenia: 16000 n
• Czas wymiany narzędzia: 10 sekund
• Tolerancja pozycjonowania: ±12 µm
• Powtarzalność: ±8 µm
• Podłączenie elektryczne: 400 v / 3 ph / 50 hz
• Pobór mocy: 55 kva
• Sprężone powietrze: 6 bar, 20 l/min
• Okrąg zakłóceń: 2500 mm
• Maks. Obciążenie płyty czołowej: 10 ton

Informacje dodatkowe

Pakiet tokarski na Uniport 6000, składający się z: Pionowa stacja tokarska 70 kW / 250 obr/min / 33 000 Nm Precyzyjna obsługa osi C Głowica tokarska z uchwytem narzędziowym HSK 100 Stacja odbiorcza dla głowicy tokarskiej Obudowa z drzwiami dostępowymi (otwieranymi od góry), ścianka działowa Płyta czołowa 2.000 mm z 12 rowkami teowymi, 8 rowkami teowymi (półdługimi i gwiaździstymi) i 4 rowkami blokującymi dla skrzynki kłowej (skrzynka kłowa nie wchodzi w skład zestawu) Przesuw wzdłużny kolumny X: od 3 000 do 12 000 mm - Szerokość przejścia kolumny: od 1 500 do 3 000 mm - Przesuw poprzeczny Y: od 1 500 do 3 000 mm 0 0 0 m m - Szerokość stołu: od 1 170 do 2 670 mm - Prześwit kolumny: 1 , 1 0 0 lub 1 , 3 0 0 m m - Skok suwaka wrzeciona Z: 8 0 0 lub 1 , 0 0 0 m m
