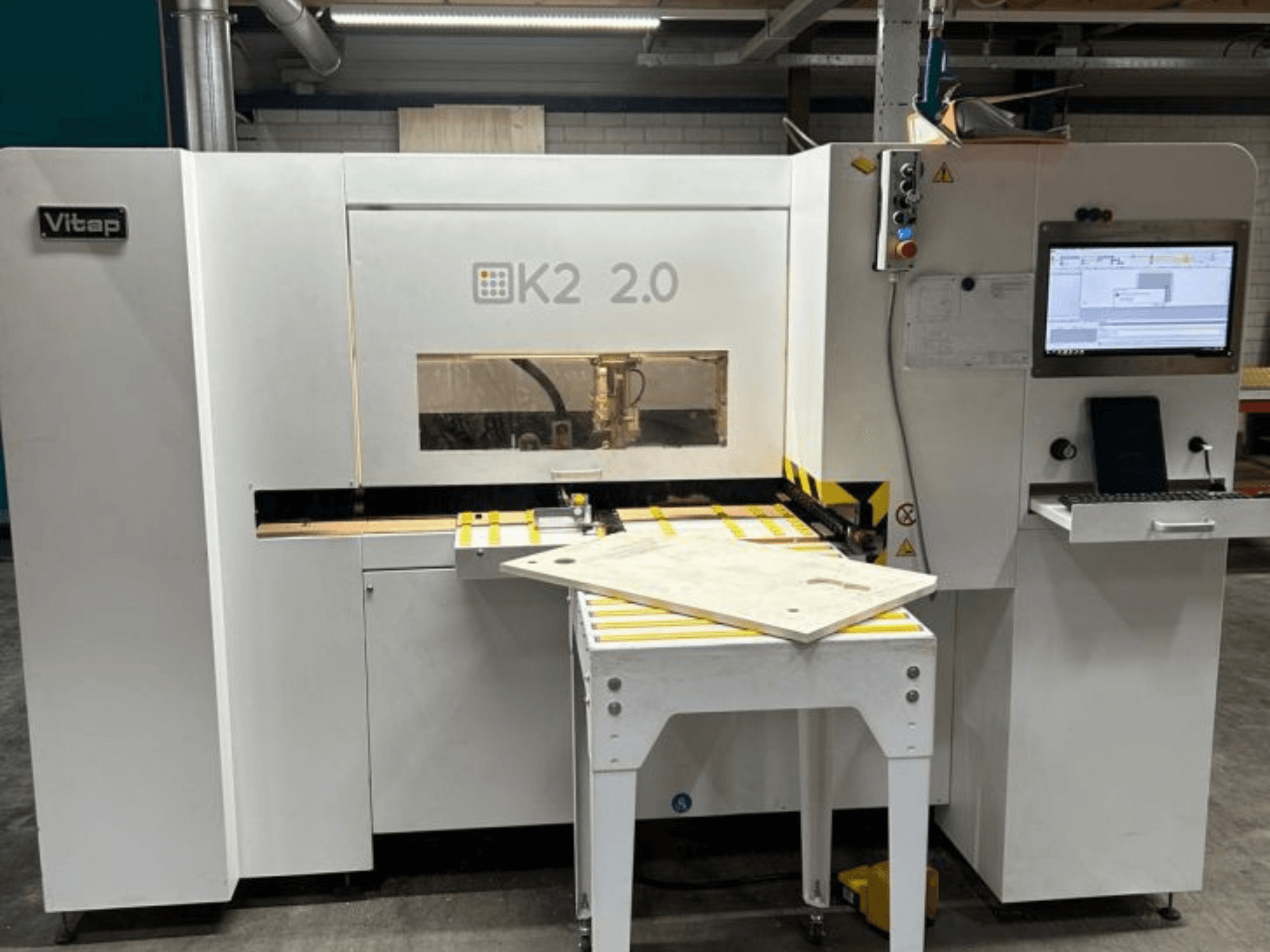

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

• Stan: nie przebudowany, bez gwarancji

• Zgodność z CE

Obróbka i osie

• Obróbka ciągła, obróbka od dołu, automatyczny powrót obrabianego przedmiotu do operatora

• 3 sterowane osie:

  • Oś X: nieprzerwany transport obrabianego przedmiotu za pomocą DDT (Dual Dynamic Transport System) z silnikiem bezszczotkowym

  • Oś Y: przesuw głowicy wiercącej

  • Oś Z: wiercenie

• Brak ograniczenia długości przedmiotu obrabianego

• Tylne wyjście przedmiotu obrabianego

Odniesienie i pozycjonowanie

• Podwójny laser referencyjny "0" (nadajnik/odbiornik) do wykrywania początku/końca; kompensuje materiały o ciemnych krawędziach

• Regulacja programu do wiercenia od dołu w celu wyrównania nierówności na pionowych/poziomych elementach obrabianych

• Ograniczniki boczne z rolkami (stałe i ruchome), mechaniczny odczyt cyfrowy, automatyczne wyrównanie do ogranicznika 0, usuwanie do 3 mm na linii 0

• Stały zacisk boczny do precyzyjnego pozycjonowania na linii 0

• Regulowany punkt zerowy dla formatowania 4-stronnego

Narzędzia i głowice

• Automatyczny 4-stanowiskowy zmieniacz narzędzi

• 12 niezależnych wrzecion pionowych

• Wrzeciona poziome:

  • Oś X: (2+2)

  • Oś Y: (2+2)

• 1 piła (Ø 100 mm)

• Elektrowrzeciono 5 kW, stożek ISO 30, 12 000-24 000 obr.

• Prędkość obrotowa wrzeciona (dodatkowa specyfikacja): 3500 obr.

• Maks. średnica narzędzia w pionie: 35 mm

• Maks. średnica narzędzia poziomego: 12 mm

• Maks. głębokość wiercenia w pionie: 45 mm

• Maksymalna głębokość wiercenia poziomego (X/Y): 30 mm

Możliwości

• Maksymalna waga obrabianego przedmiotu: 80 kg

• Maksymalny rozmiar obrabianego przedmiotu: X bez ograniczeń, Y 1200 mm, Z 50 mm

• Min. rozmiar obrabianego przedmiotu: X 270 mm, Y 185 mm (70°), Z 4 mm

• Prędkość posuwu: 25 m/min

Sterowanie i oprogramowanie na maszynie

• Monitor LCD 19" 5/4 TFT

• Przemysłowy komputer PC

• Interfejs operatora WSC z Lister, parametrycznym oprzyrządowaniem i parametryczną konfiguracją

• Programowanie graficzne CAD TPA EDI32, wersja podstawowa

• Port USB

• Zapis wszystkich plików

• Programowanie makr

• Import plików DXF

Interfejs narzędziowy i odciągowy

• Objętość powietrza do odsysania pyłu: 2000 m³/h

• Prędkość wylotowa: 30 m/s

• Porty wylotowe: 2x Ø 100 mm + 1x Ø 50 mm

• Silnik: 1,7 kW

• Sprężone powietrze: 7 bar

• Maksymalne zużycie powietrza: 60 Nl/min

• STANDARDY CE

Dodatkowe wyposażenie

• Oprogramowanie biurowe - licencja
