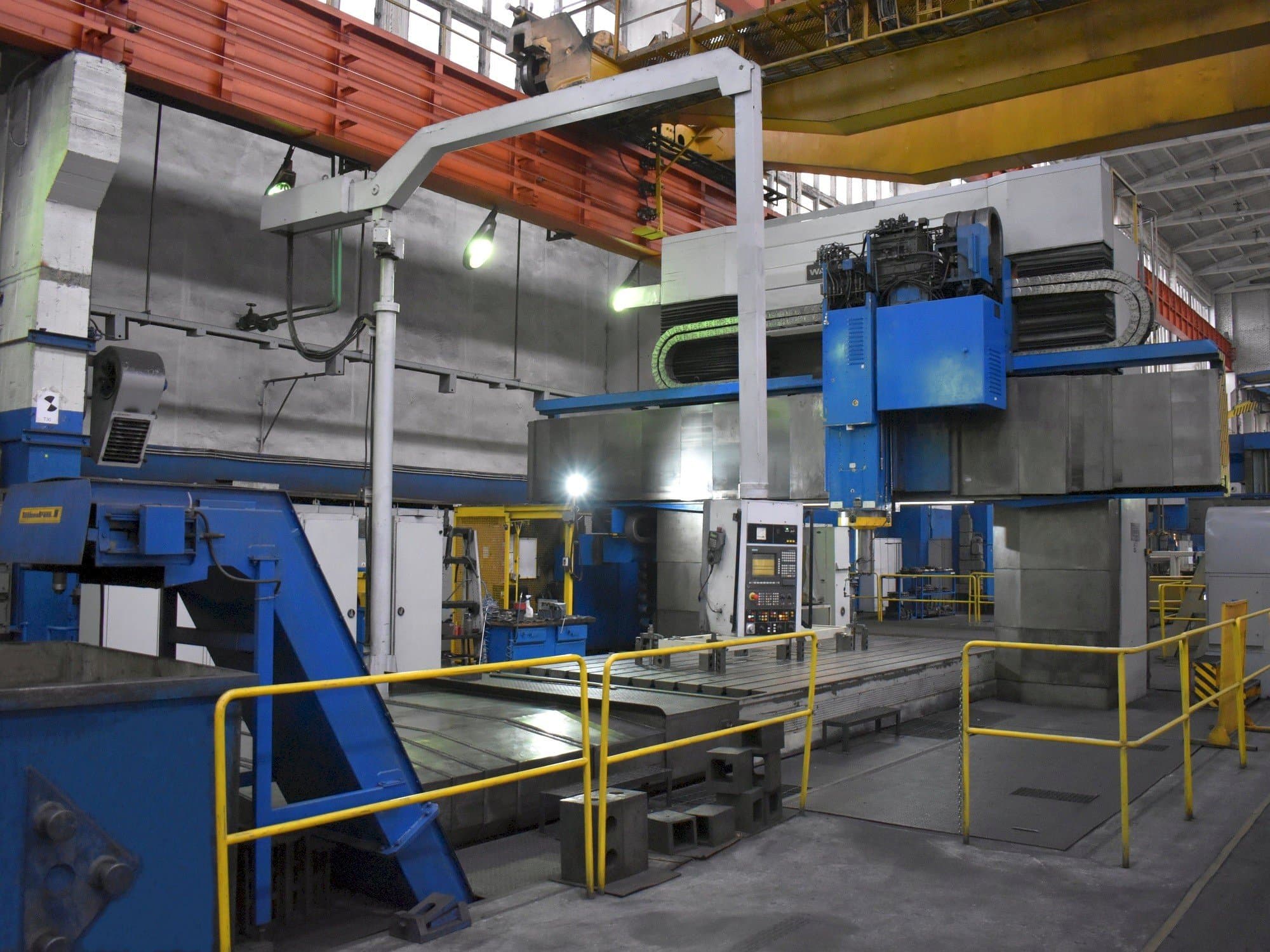

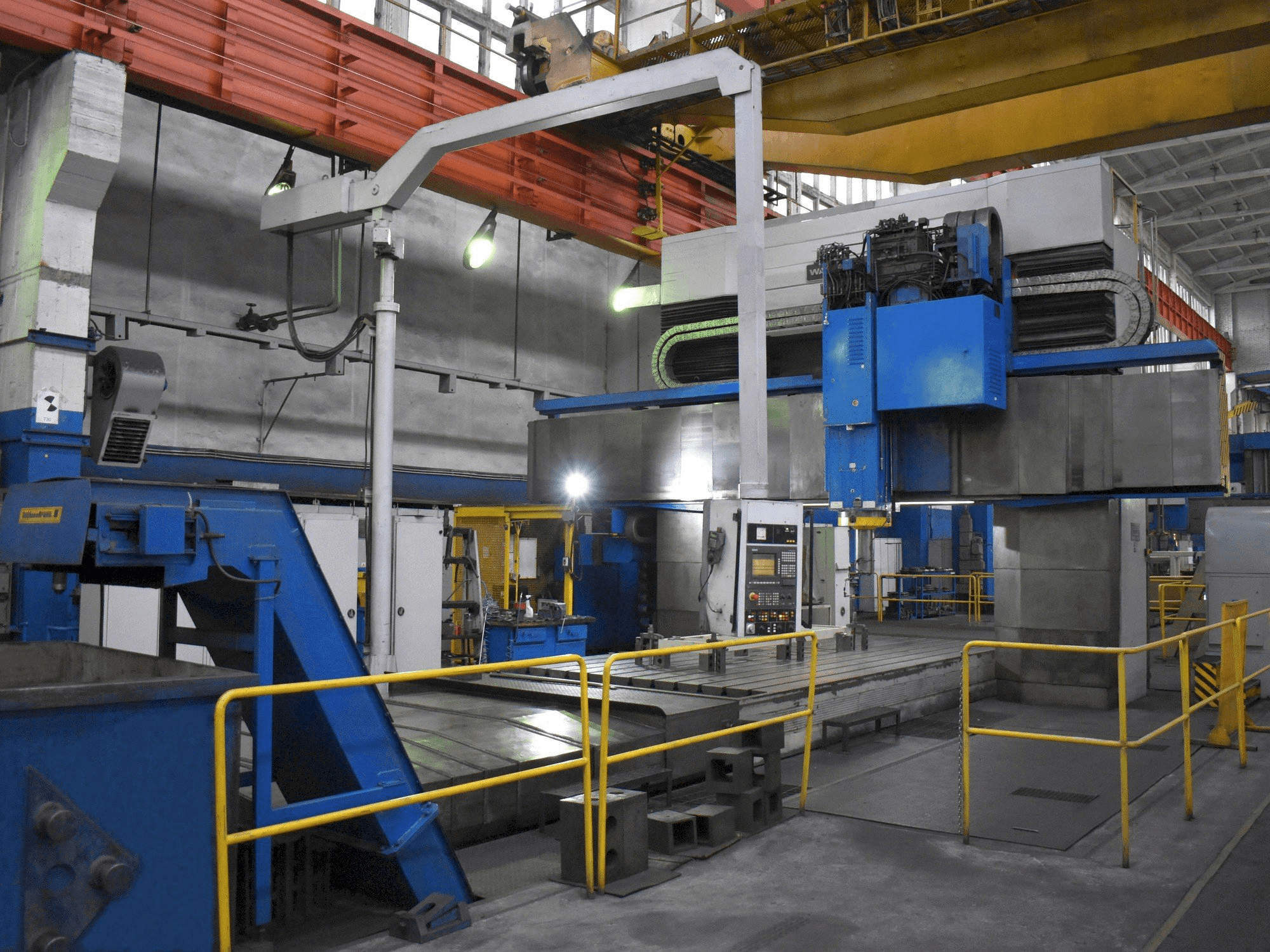

WALDRICH COBURG - 17S 10FP 300 NCPL-MIL-WAL-1989-00001

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Urządzenie do automatycznej wymiany narzędzi:
• 1 magazynek łańcuchów po lewej stronie maszyny, gniazda uchwytów narzędzi iso 50 i iso 60
• Odległość między gniazdami uchwytu narzędziowego: 165 mm
• Podwójne szczęki chwytaka dla dopuszczalnych
• Dopuszczalna długość narzędzia 600 mm
• Dopuszczalna średnica narzędzia 500 mm
• Chwyt narzędzia iso 50 (tuleja zaciskowa)
• Chwyt narzędzia iso 60 (tuleja zaciskowa)
• Podawanie narzędzi do wrzeciona głównego, gniazd i przystawek kątowych
• Wymiana narzędzi odbywa się na lewym stojaku

Korzyści techniczne dla maszyn

• Wysokość stołu nad podłogą: 500 mm
• Szerokość stołu: 3000 mm
• Długość stałego stołu pojedynczego: 6000 mm
• Liczba rowków teowych: 15, odległość rowków teowych: 250 mm, szerokość rowków teowych 28h8 mm
• Odległość między stojakami = szerokość frezowania: 3300 mm
• Maksymalna odległość między stołem a końcem wrzeciona, gdy sanki wrzeciona są wsunięte: 2500 mm
• Zakresy, przesuw: stół: 6700 mm, belka poprzeczna pionowo: 2000 mm, wrzeciono suwaka frezującego poziomo: 1000 mm
• Średnica wrzeciona w łożysku przednim: 170 mm, maks. Moc głównego silnika napędowego: 75 kw
• Zakres prędkości wrzeciona: 1. Stopień przekładni 5 - 2000 obr/min, 2. Stopień przekładni 5 - 240 obr/min, 3. Stopień przekładni 10 - 480 obr/min, 4. Stopień przekładni: 50 - 2000 obr/min.
• Uchwyt narzędziowy iso 60, automatyczne mocowanie narzędzi z tuleją zaciskową

Informacje dodatkowe

w pełni odnowiony w 2009 roku. Maszyna jest w bardzo dobrym stanie technicznym, gotowa do testów. Dostępna pełna dokumentacja.
