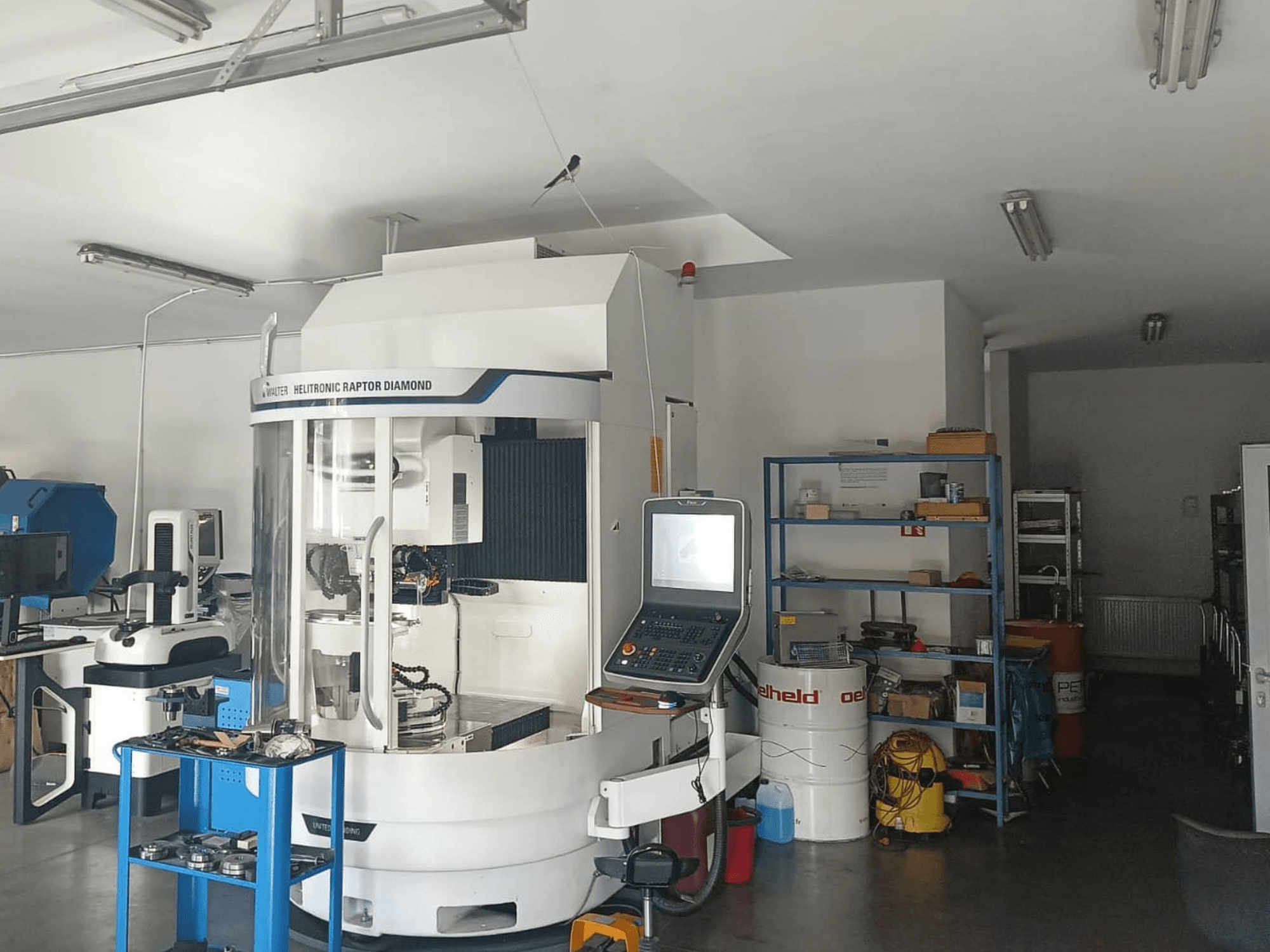

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Czas pracy: ok. 4 371 godz.

• Zakres roboczy:

  • Średnica narzędzia: Ø3–290 mm (opcjonalnie do Ø400 mm, w zależności od konfiguracji)

  • Maksymalna długość narzędzia: 270 mm (opcjonalnie do 350 mm, w zależności od konfiguracji)

  • Maksymalna waga narzędzia: 50 kg

• Osie:

  • Liczba osi CNC: 5

  • Prędkość osi liniowych: do 15 m/min

• Wrzeciono:

  • Maksymalna średnica ściernicy: Ø200 mm

  • Interfejs: HSK

  • Wrzeciono z napędem pasowym, dwustronne

• Szlifowanie / erodowanie:

  • Szlifowanie i elektroerozja w jednym ustawieniu

  • Do narzędzi z węglików spiekanych, stali szybkotnącej (HSS), PCD i CBN

  • Możliwość konfiguracji do 3 elektrod i 3 ściernic lub alternatywnie do 6 ściernic

• Sterowanie / konstrukcja maszyny:

  • Sterowanie CNC WALTER / UNITED GRINDING

  • Zamknięta przestrzeń robocza z automatycznymi drzwiami ochronnymi

• Zainstalowane opcje/funkcje maszyny:

  • Górny stół

  • Szklane skale

  • Wzmocniona oś A, do 750 obr./min

  • Przygotowanie do automatycznej kalibracji/sondy

  • Sonda pomiarowa do ściernic

  • Automatyczny system gaśniczy z wykrywaniem wycieków

  • Obsługa TS-Remote

  • Obsługa klawiatury

  • Czujnik wycieku oleju

  • Przyłącze do zewnętrznego systemu filtracji

Wyposażenie dodatkowe

• Automatyczny system załadunku/manipulacji narzędziami trzpieniowymi (automatyczny podajnik narzędzi/manipulator)

• System chłodzenia procesowego

• System filtracji i cyrkulacji chłodziwa/dielektryka

• Układ chłodziwa/dielektryka

• Uchwyty narzędzi

• Kołnierze/adaptery

• Akcesoria do ściernic/elektrod

• Automatyzacja/transport:

  • Ładowarka TOP

  • 12 palet

• Filtracja/chłodzenie/odciąg:

  • System odciągania mgły olejowej

  • Tłumik odciągu

  • Agregat chłodzący olej

  • System filtracji ze zbiornikiem i pompą

• Uchwyty robocze/oprzyrządowanie:

  • Tuleje zaciskowe 6–16 mm

  • Tuleje zaciskowe 16–32 mm

  • Tuleje zaciskowe 351 ES: 6, 8, 10, 12, 16 mm

  • 4 zestawy tulei zaciskowych 351 ES

  • Tuleje zaciskowe: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Uchwyt automatyczny 6–16 mm

  • Uchwyt automatyczny E386, 16–27 mm

  • Ręczny uchwyt hydrauliczny, średnica 32 mm

  • Gniazdo ISO 50

  • Trzpień ISO 50

  • 2 uchwyty elektrod HSK 50 mm

  • 4 uchwyty ściernic HSK 4 x 45 mm

  • Uchwyt ściernicy do obróbki

  • Zestaw ściernic Adapter pomiarowy

  • Tarcza kalibracyjna HSK

  • Rolka kalibracyjna

• Pomiar:

  • Urządzenie pomiarowe Heliset Plus

• Oprogramowanie/opcje/pakiety:

  • Tool Studio na PC

  • Narzędzia Tool Studio Step

  • Opcja ostrzenia 45-stopniowego systemu P

  • Pakiet narzędzi do wiercenia w drewnie P36

  • Zestaw wierteł

  • Zestaw Hoger P58

• Materiały eksploatacyjne:

  • 4 x 208 l płynu dielektrycznego
