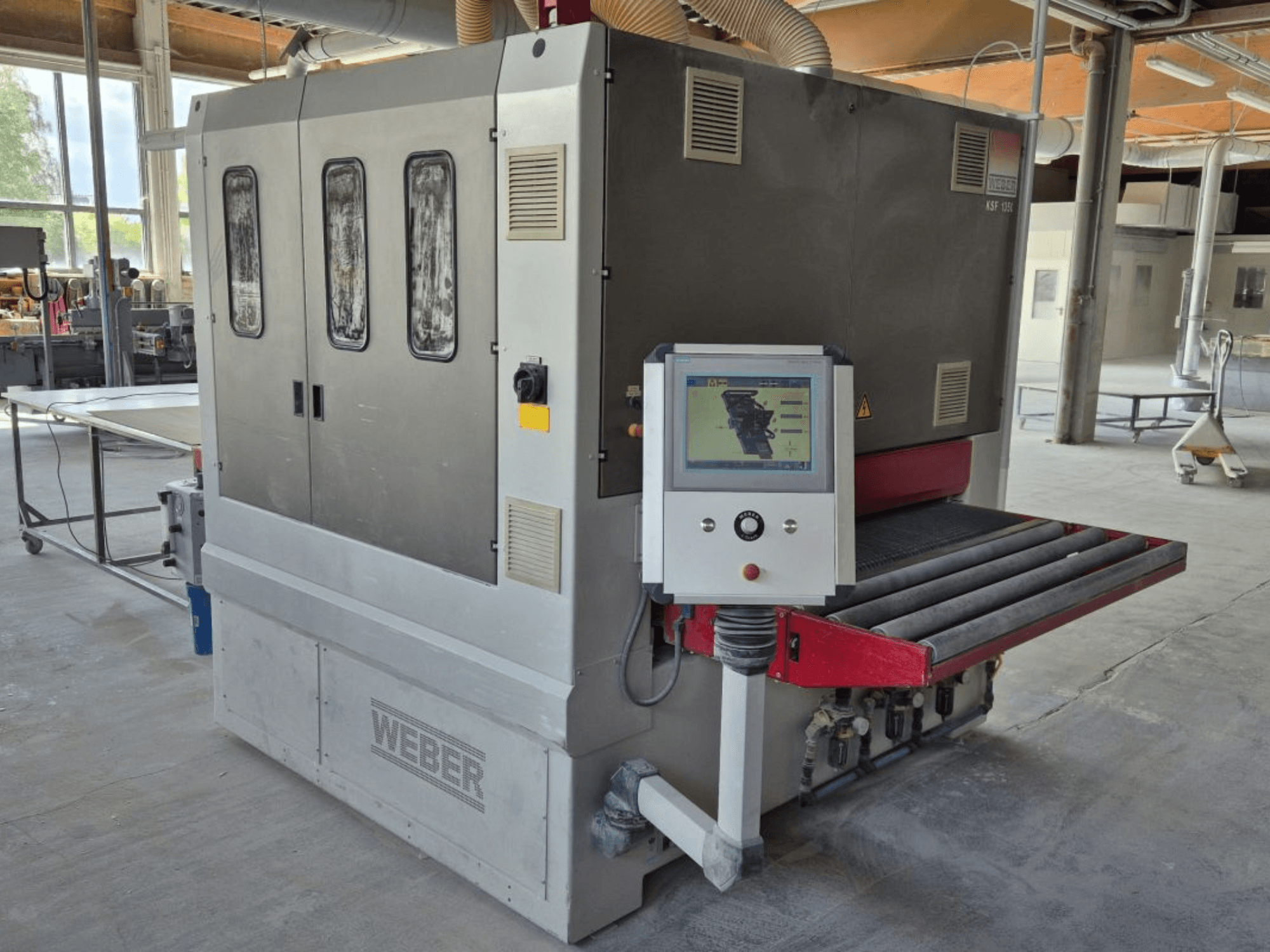

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Rama maszyny i posuw

• Wytrzymała spawana konstrukcja stalowa dla 3 jednostek szlifujących

• Stała wysokość posuwu: 900 mm

• Panel sterowania i wymiana taśmy szlifierskiej po lewej stronie (w kierunku posuwu)

• Bezstopniowa regulacja prędkości posuwu: 3-18 m/min, sterowana częstotliwościowo

• Wersja z podciśnieniowym przenośnikiem taśmowym z dmuchawą podciśnieniową o mocy 5,5 kW i kanałem podciśnieniowym do górnej krawędzi maszyny

Jednostka 1: Jednostka z taśmą poprzeczną

• Ciśnieniowa taśma lamelowa z filcem i grafitem

• System listwy dociskowej ISD link z detekcją elementu obrabianego 11 mm i szerokością listwy dociskowej 44 mm

• Urządzenie do przedmuchiwania taśmy szlifierskiej sterowane obrabianym przedmiotem

Jednostka 2: Jednostka kombinowana CBF

• Rowkowana gumowa rolka kontaktowa Ø 130 mm, 60 Shore

• Poprzeczna taśma lamelowa z oddzielnym napędem 4,0 kW

• System belki dociskowej ISA link z wykrywaniem przedmiotu obrabianego 11 mm i szerokością docisku 22 mm (przeciwbieżny)

• Sterowane obrabianym przedmiotem oscylacyjne urządzenie do przedmuchiwania taśmy szlifierskiej

Jednostka 3: Jednostka z taśmą poprzeczną

• System belki dociskowej ISD z wykrywaniem przedmiotu obrabianego 11 mm i szerokością belki dociskowej 44 mm

• Sterowane obrabianym przedmiotem urządzenie do przedmuchiwania taśmy szlifierskiej

Sterowanie i funkcje

• Siemens MP 377 12" Multi-Panel HMI: 12" kolorowy wyświetlacz, pamięć 300 programów, wszystkie parametry ustawiane za pomocą programu

• Sterowanie WEBER i-Touch z nawigacją za pomocą pokrętła

• WEBER AWDM: automatyczna regulacja grubości na wlocie maszyny z przełącznikiem startowym

• Rolka zabezpieczająca przed przekroczeniem grubości na wlocie: automatyczne podnoszenie rolki kontaktowej i segmentowych belek dociskowych; wyłączanie posuwu

• Sterowanie ISA/ISD: detekcja detalu w wysokiej rozdzielczości w krokach co 22 mm; swobodny załadunek złożonych kształtów; wielokrotny załadunek z minimalnymi odstępami; regulowana intensywność szlifowania i nacisk za pomocą programu

• System belki dociskowej ISA (jednostka 2): element dociskowy ruchomy wzdłużnie i poprzecznie

• System segmentowej belki dociskowej ISD (jednostki 1 i 3): oddzielnie regulowany docisk krawędzi (tylko krawędź zewnętrzna lub krawędź zewnętrzna i wewnętrzna); do wyboru dla krawędzi wzdłużnych i poprzecznych lub tylko wzdłużnych

Dane techniczne

• Szerokość robocza: 1350 mm

• Jednostka napędowa 1 (Eco-Drive, sterowana częstotliwościowo): 15,0 kW

• Jednostka napędowa 2 (Eco-Drive, sterowana częstotliwościowo): 20,0 kW

• Jednostka napędowa 3 (Eco-Drive, sterowana częstotliwościowo): 15,0 kW

• Napęd CBF: 3,0 kW

• Napęd dmuchawy próżniowej: 5,5 kW

• Posuw zapobiegający cofaniu się (sterowany częstotliwością): 3,0 kW

• Napęd regulacji wysokości (sterowany częstotliwościowo): 0,75 kW

• Prędkość taśmy szlifierskiej (sterowana częstotliwościowo): ok. 3-20 m/s

• Rozmiar taśmy szlifierskiej (taśmy poprzeczne): 2 × 150 × 5100 mm

• Rozmiar taśmy szlifierskiej (taśma szeroka): 1370 × 2620 mm

• Grubość obrabianego przedmiotu (min/max): 4-140 mm

• Wysokość robocza (stała): 900 mm

• Bezstopniowa prędkość posuwu: 3-18 m/min

Dodatkowe wyposażenie

• Urządzenie wyrzucające obrabiany przedmiot z systemem WEBER ES (sterowane obrabianym przedmiotem; energooszczędne; indywidualne sterowanie suwakiem)

• Mikroczyszczenie WANDRES, wersja jednoszczotkowa (szczotka mieczowa ze zintegrowanym mikrozwilżaniem dla optymalnego usuwania pyłu lakierniczego)
