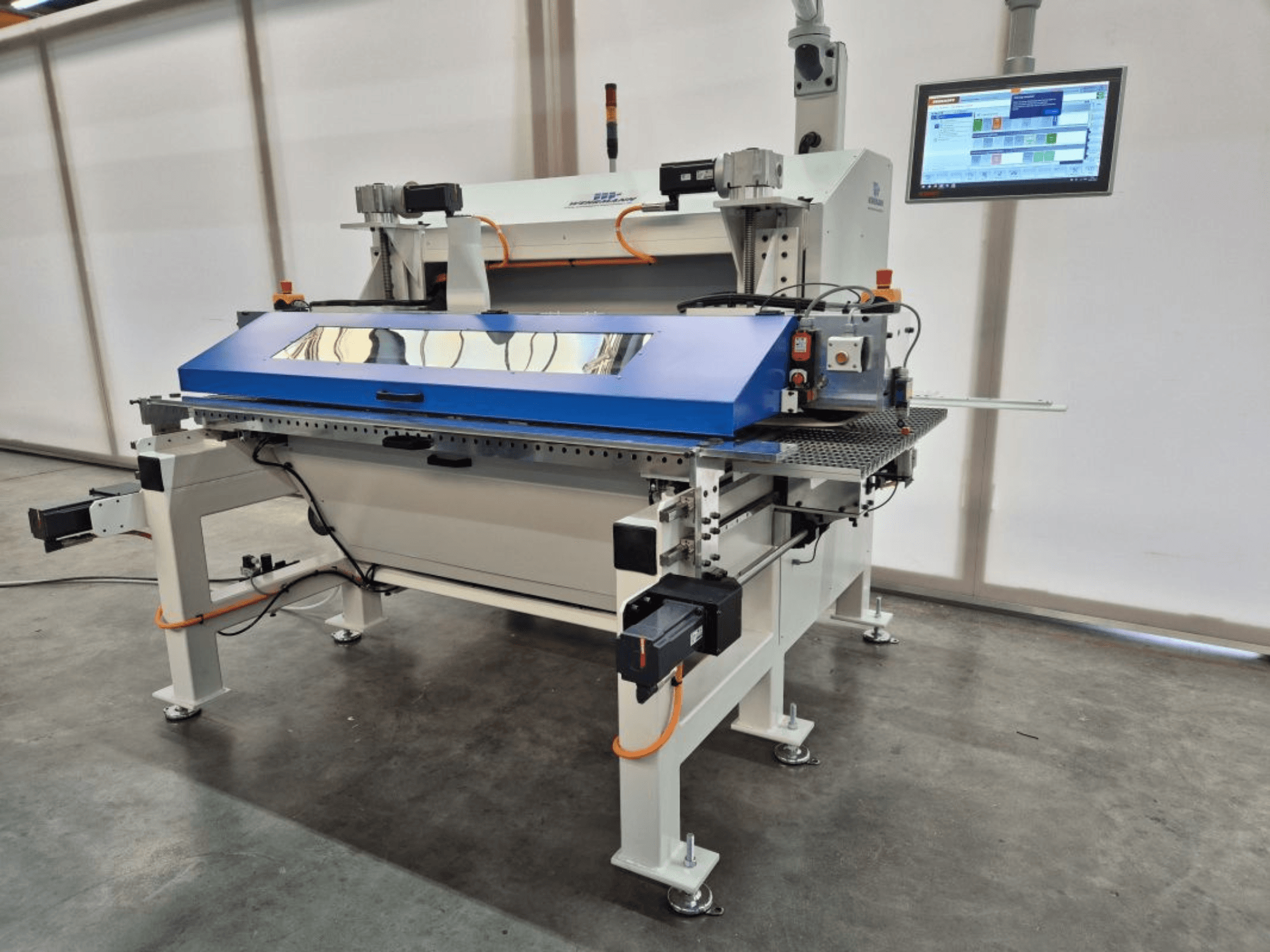

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Stan: Nowy

• Zastosowanie: Klasyczne cięcie prostokątnych elementów z drewna/materiałów drewnopochodnych z laminatem (CLP, HLP), papierem, folią lub fornirem

• Pojemność elementu/panelu:

  • Długość: od 140 mm

  • Szerokość (gotowy rozmiar): min. 50+50 mm; maks. 450+450 mm (możliwe cięcie asymetryczne)

  • Grubość: 8-40 mm

  • Maksymalna waga obrabianego elementu: ok. 30 kg

  • Kształt: prostokątny

• Wysokość robocza: 900 mm

• Strona maszyny: Maszyna prawostronna (strona zatrzymania po prawej stronie w kierunku jazdy)

• Posuw/regulacja:

  • Prędkość posuwu: 5-40 m/min, sterowana serwomechanizmem

  • Elektroniczna regulacja wysokości: 5-45 mm poprzez oś serwo Beckhoff

  • Teflonowa linijka zatrzymująca po prawej stronie, napędzana serwomechanizmem

  • Lewa linijka podająca z pneumatycznie obciążoną sprężyną jednostką, napędzana serwomechanizmem

• Budowa/transport:

  • Solidna spawana rama stalowa

  • Transport za pomocą taśmy z górnym dociskiem o regulowanej wysokości

  • Niewymagająca konserwacji taśma z delikatną powłoką transportową

  • Górny docisk paska klinowego 32 mm ze sprężynowymi rolkami dla niezawodnego prowadzenia

• Agregaty:

  • Agregat 1: Piła podcinająca z regulacją częstotliwości

    • Silnik Perske 4,4 kW, 50 Hz, 400 V, 4500 obr.

    • Uchwyt narzędzia D=35, klucz

    • Gwint zewnętrzny + wewnętrzny R/L, sterowany serwomechanizmem, tandemowy, nieobrotowy

    • Regulacja wysokości za pomocą osi serwo Beckhoff

    • Regulacja boczna z mechanicznym wyświetlaczem cyfrowym

    • Maksymalna średnica brzeszczotu 350 mm

    • Osłony odciągowe zoptymalizowane pod kątem przepływu

    • Bez narzędzi

  • Agregat 2: Piła główna z regulacją częstotliwości

    • Silnik Perske 6 kW, 50 Hz, 400 V, 5000 obr/min, przeciwbieżny

    • Uchwyt narzędzia D=35, wał wielowypustowy, gwint zewnętrzny + wewnętrzny R/L

    • Maksymalna średnica tarczy piły 400 mm

    • Klin dzielony regulowany ręcznie

    • Regulacja wysokości za pomocą osi serwo Beckhoff

    • Regulacja boczna z mechanicznym wyświetlaczem cyfrowym

    • Osłony odciągowe zoptymalizowane pod kątem przepływu

    • Bez narzędzi

• Sterowanie i HMI (Beckhoff):

  • Sterowanie oparte na komputerze PC ze zintegrowanym sterownikiem PLC i elektronicznym sterowaniem liniowym (TwinCAT 3)

  • Panel wielodotykowy 15,6" ze zintegrowaną klawiaturą/klawiaturą/myszą

  • Proste, zorientowane na komponenty tworzenie programów; dowolnie definiowane nazwy programów; praktycznie nieograniczona pamięć programów

  • Obsługa za pomocą klawiatury/myszy/dotyku; system komunikatów dla operatora/komunikatów o błędach

  • MDE Basic: czas produkcji, czas konfiguracji, czas przestoju, czas awarii, licznik jednostek, regulowany okres rejestracji

  • Szybka magistrala polowa EtherCAT; Ethernet RJ45; port USB

  • Zasilacz bezprzerwowy (UPS) dla komputera panelowego

  • Programowanie PLC zgodnie z IEC 61131-3

  • Blokada posuwu dla sąsiednich maszyn/systemów transportowych

• W zestawie z maszyną podstawową:

  • Pochłaniacz dźwięku/osłona ochronna z blokadą bezpieczeństwa

  • Elementy przyłączeniowe do odciągu zewnętrznego (min. prędkość powietrza 28 m/s, podciśnienie 2480 Pa)

  • Przyłącze sprężonego powietrza z jednostką konserwacyjną

  • Zintegrowana szafa sterownicza z jednostką chłodzącą (temperatura otoczenia 10-45 °C)

  • Środki bezpieczeństwa i ochrony zgodne z CE; znak CE

• Parametry użytkowe i specyfikacje:

  • Ciśnienie robocze: 6 bar

  • Zasilanie: 3/N/PE, 400/230 V, 50 Hz, ±5% (obwód ochronny ECD nie dotyczy)

• Język:

  • Etykietowanie maszyny: Niemiecki

  • Instrukcja obsługi: Niemiecki

  • Listy części zamiennych: Niemiecki

• Wykończenie farbą:

  • Podstawa/okładzina: Szaro-biały RAL 9002

  • Kruszywa: Szary RAL 7037

  • Osłony ochronne: Niebieski RAL 5017

  • Panel sterowania: Jasnoszary RAL 7035

• Czas dostawy: Dostępne ok. 4 miesiące od zamówienia

Dodatkowe wyposażenie

• Zewnętrzny system odpylania (brak w zestawie; maszyna dostarczana z elementami przyłączeniowymi; wymaga prędkości powietrza 28 m/s i podciśnienia 2480 Pa)

• Opcjonalnie: Przygotowanie do skanera kodów kreskowych lub RFID ze zdefiniowanym katalogiem plików

• Opcjonalne interfejsy Industry 4.0: MQTT, UMATI, OPC UA, RFID
