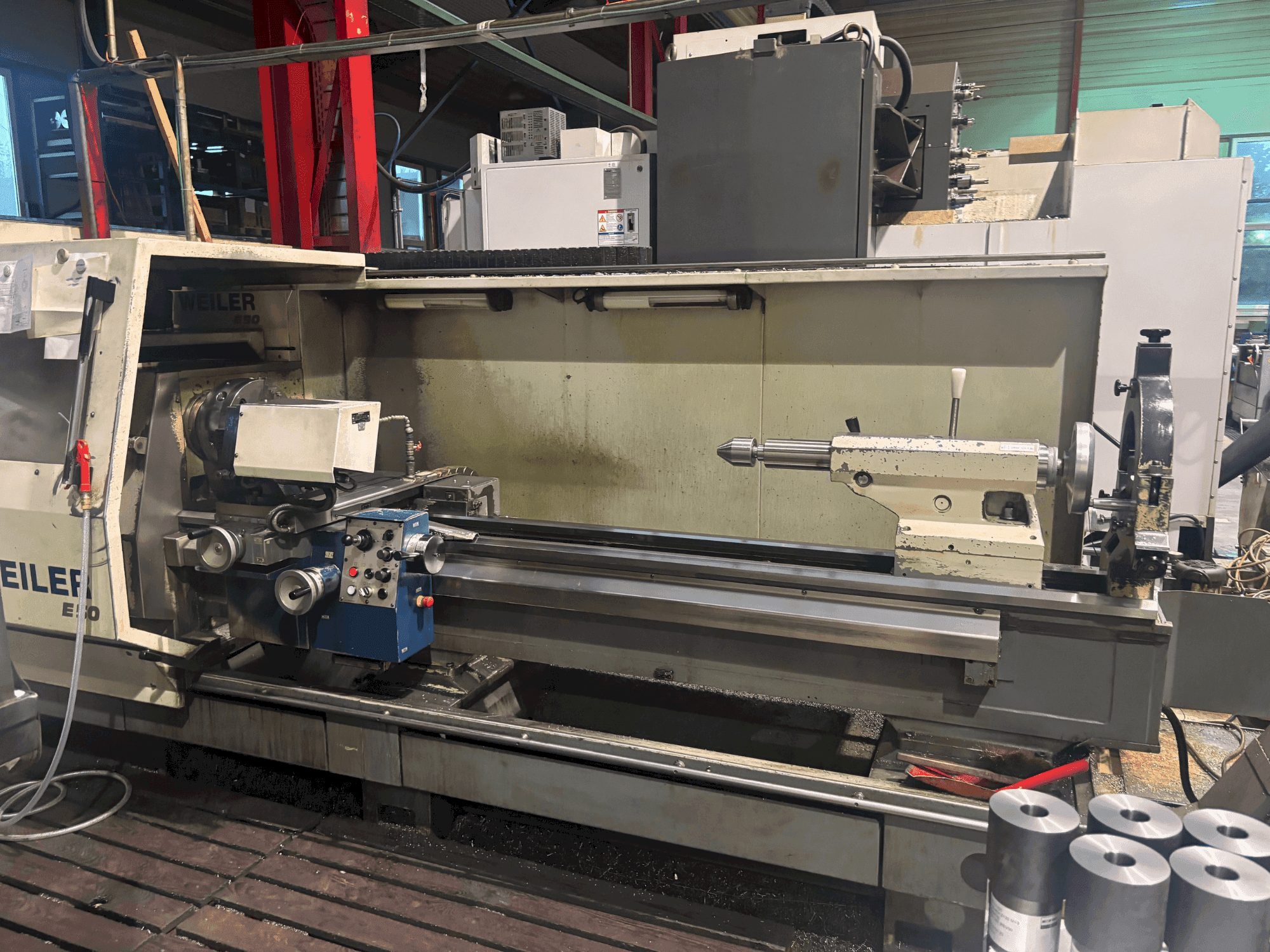

Weiler - E50 AT-TUR-WEI-2009-00001

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Średnica wrzeciona w przednim łożysku: 120 mm
• Średnica wrzeciona: 83 mm
• Stożek wewnętrzny wrzeciona głównego: metryczny 90
• Zakres posuwu wzdłużnego i płaskiego: 0-20 mm/obr.
• Siła posuwu wzdłużnego: 10000 n
• Siła posuwu płaskiego: 7000 n
• Prędkość wejściowa wzdłużna/płaszczyznowa: 10/7 m/min lub 5/3. 5 m/min
• Gwinty metryczne: 0. 1-400 mm
• Gwinty calowe: 1/4" - 56 g/1"
• Gwinty modułów: 0. 125 - 28

Korzyści techniczne dla maszyn

• Moc napędu (60% / 100% red): 20/17 kw
• Maks. Moment obrotowy na wrzecionie tokarskim: 1600 nm
• I stopień przekładni: 1-625 min-¹
• Ii stopień przekładni: 4-2500 min-¹
• Szerokość łóżka: 350 mm
• Średnica pióra: 80 mm
• Skok pinoli: 200 mm
• Wewnętrzny stożek pinoli: mk 5
• Przekrój narzędzia tokarskiego (wysokość/szerokość): 32 x 25 mm
• Głowica wrzeciona zgodna z normą din 55027: rozmiar 8

Informacje dodatkowe

Maszyna wciąż pod mocą/ Gwinty DP: 1 - 224/ Stały zakres mocowania spoczynkowego: 12-150 mm / 120-270 mm/ Ruchomy stały zakres mocowania: 12-125 mm/ Maszyna pracuje efektywnie w trybie jednozmianowym od momentu zakupu/ Uchwyt wraz z twardymi i kilkoma zestawami miękkich szczęk oraz konik mogą być dostarczone jako akcesoria/ Wszelkie powiązane narzędzia można omówić w przypadku zamówienia/ Powierzchnia maszyny wynosi 2,8 m x 5,2 m, przy czym 2,8 m obejmuje już 600 mm jako stację roboczą/ Wszystkie instrukcje są dostępne.
