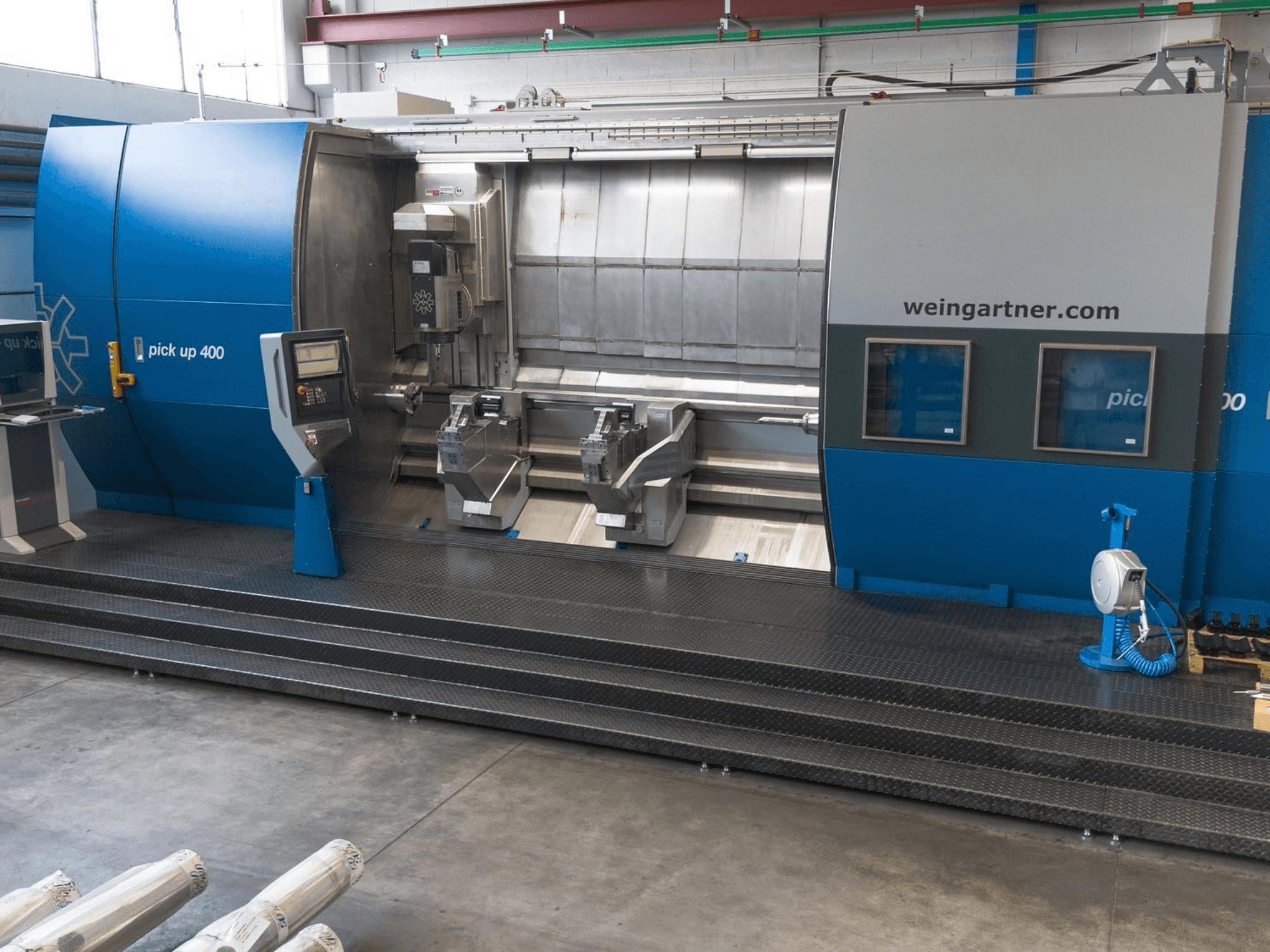

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Sterowanie: seria Siemens 840D (NCU 720.3), ekran dotykowy OP19 + panel dotykowy Siemens TP700

• Obróbka równoczesna: 5-osiowa; toczenie w osi B

• Możliwości obróbki detali: maksymalna długość między osiami 4 000 mm; maksymalna średnica frezowania 180 mm; rozmiar uchwytu Ø260 mm

• Zasilanie: 3 × 400 V / 50 Hz; bezpiecznik główny ok. 200 A

Osie

• X: skok 450 mm; posuw szybki 20 m/min

• Y: zakres ruchu −80 / +150 mm; prędkość posuwu szybkiego 20 m/min

• Z: posuw szybki 25 m/min

• B: zakres obrotu ±45°; maks. prędkość obrotu 90°/s; moment zaciskowy 5 000 Nm

• C: maksymalna prędkość 50 obr./min; maksymalny moment obrotowy 1 740 Nm (ciągły) / 2 580 Nm (40% obciążenia)

• W (suwak konika): posuw szybki 15 m/min

• VZ1 / VZ2 (suwaki podpór stałych): posuw szybki 15 m/min

Zespół tokarski / frezarski

• Zespół: UFE-400; wrzeciono narzędziowe: MDFK

• Moc: 45 kW (ciągła) / 70 kW (przy 40% obciążenia)

• Maksymalna prędkość wrzeciona: 14 000 obr./min; prędkość nominalna: 1 560 obr./min

• Moment obrotowy: 275 Nm (ciągły) / 430 Nm (40% obciążenia)

• Interfejs narzędziowy: HSK 100‑T (kompatybilny z HSK 100‑A / HSK 100‑T); dodatkowy interfejs: Capto C8

• Wewnętrzny obieg chłodziwa: 80 bar; 20 l/min

Konik

• Trzpień sterowany hydraulicznie; średnica 190 mm; skok 200 mm; stożek Morse'a MK6

Wyposażenie / konfiguracja maszyny

• Przednia i tylna podpórka samocentrująca; niezależnie pozycjonowane za pomocą sterowania CNC

• 2 podpory pryzmatyczne do frezowania śrubowego

• Zakresy szczęk podpór: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hydrauliczny uchwyt mocujący SMW KNCS‑N 260 z szybką wymianą szczęk

• Centralny układ smarowania

• W pełni zamknięta obudowa maszyny z napędzanymi drzwiami bezpieczeństwa; okienka kontrolne Visiport

• Układ hydrauliczny i pneumatyczny

• Przygotowanie do odciągania chłodziwa i mgły olejowej

• Elektroniczny pult sterowania ręcznego dla osi B/C/X/Y/Z

Oprogramowanie / funkcje sterowania

• Zintegrowany system bezpieczeństwa Siemens; Profibus / Profinet; interfejs OPC UA

• 5-osiowa obróbka symultaniczna; toczenie w osi B; TRANSMIT / TRACYL

• Kompensacja temperatury X/Y

• Zdalna diagnostyka DNC; system diagnostyczny WMDS; możliwość telediagnostyki

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Wyposażenie dodatkowe

• Przenośnik wiórów z taśmą zawiasową

• System filtracji chłodziwa KF 200: zbiornik o pojemności 1 400 l; filtracja 40 µm; pompa wysokociśnieniowa 80 bar / 46 l/min; pompa niskociśnieniowa 13 bar / 160 l/min; automatyczny skimmer oleju

• Urządzenie do odciągania mgły olejowej: przepływ powietrza ok. 4 000 m³/h

• Platforma robocza ze schodami i poręczą
