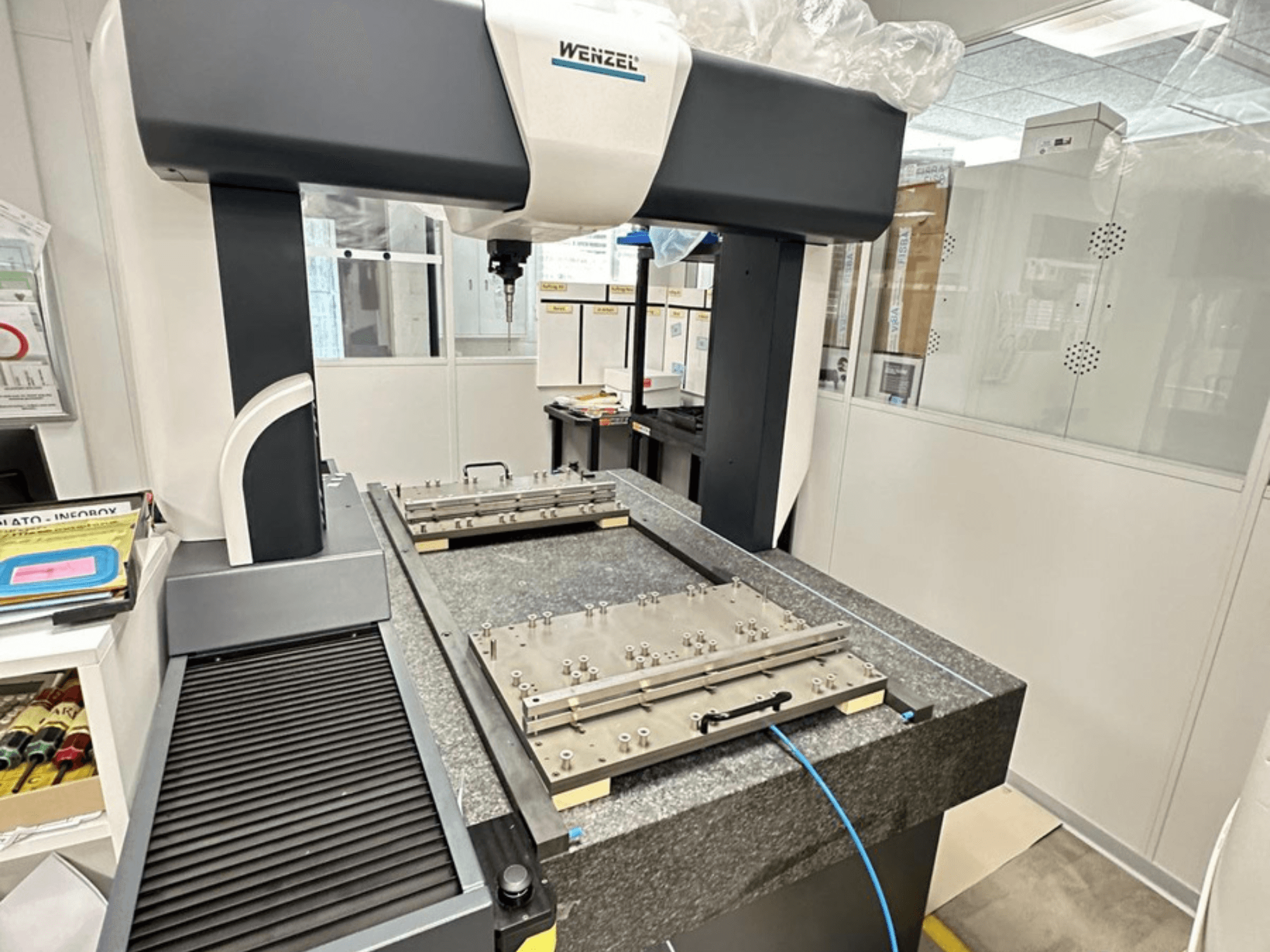

Wenzel - LH 65AT-MEA-WEN-2018-00001

Dane techniczne

• Zakres pomiarowy (X × Y × Z): 650 × 750 × 500 mm

• Norma dokładności: DIN EN ISO 10360

• Klasa dokładności: Premium

• Zakres temperatur: 18 °C – 22 °C

• Maksymalny gradient temperatury: 1 K/h

• Maksymalny gradient temperatury: 1 K/m

• Maksymalny gradient temperatury: 2 K/dzień

• Głowica sondy: Renishaw PH6M

• Sonda: Renishaw TP200

• Moduł sondy: Standard Force (SF)

• Interfejs sondy: PI200-3

• Średnica kulki sondy: Ø 4 mm

• Przedłużka sondy: 50 mm

• Wydłużenie sondy: 100 mm

• Adapter: PAA1

• PFTU, MPE: 1,6 µm

• E0, MPE: 1,6 + L/350 µm (L w mm)

• E150, MPE: 1,6 + L/350 µm (L w mm)

• R0, MPL: 1,6 µm

• Moduł standardowy

• Igła: 4 × <30 mm

• Płyta podstawowa: naturalny twardy kamień (granit)

• Inkrementalny system pomiarowy

• Kompensacja temperatury w czasie rzeczywistym

• Aktywne tłumienie drgań

• Jednostka sterująca: System analizy danych WENZEL CNC

• Sterownik ręczny: HT400

• Stacja analizy danych

• System komputerowy WENZEL

• Klawiatura niemiecka

• Monitor TFT Fujitsu 24" E24T-7 Pro

• Drukarka atramentowa HP DeskJet A4

• Dokumentacja urządzenia WENZEL (USB)

• Klucz USB Metrokey (dongle)

• WM | QUARTIS GEO

• WM | QUARTIS STEP

• Interfejs Ethernet

• Interfejs RS232

• Wejście głowicy odczytującej (5 V TTL)

• Wejście sondy (5 V TTL)

• Podłączenia silnika

• Interfejs zatrzymania awaryjnego

Wyposażenie dodatkowe

• Wieloprzewodowa głowica sondy Renishaw PH6M z automatycznym sprzęganiem

• Sonda Renishaw TP200 z modułem SF

• Interfejs PI200-3

• Trzpień Ø 4 mm

• Przedłużka igły 50 mm

• Przedłużka trzpienia 100 mm

• Adapter PAA1

• Kabel połączeniowy

• Uchwyt montażowy 1/3 HU

• Drewniana skrzynka do przechowywania

• 18-częściowy zestaw igieł

• Złącze obrotowe M2

• Uchwyt na rysik M2

• Klucze imbusowe

• Klucze sworzniowe

• Kula odniesienia ceramiczna typu B, Ø 25 mm

• Uchwyt do kuli

• Certyfikat kalibracji kuli wzorcowej

• Przedłużka 70 mm

• Mikrofiltr do filtrowania oleju, wody i cząstek stałych
