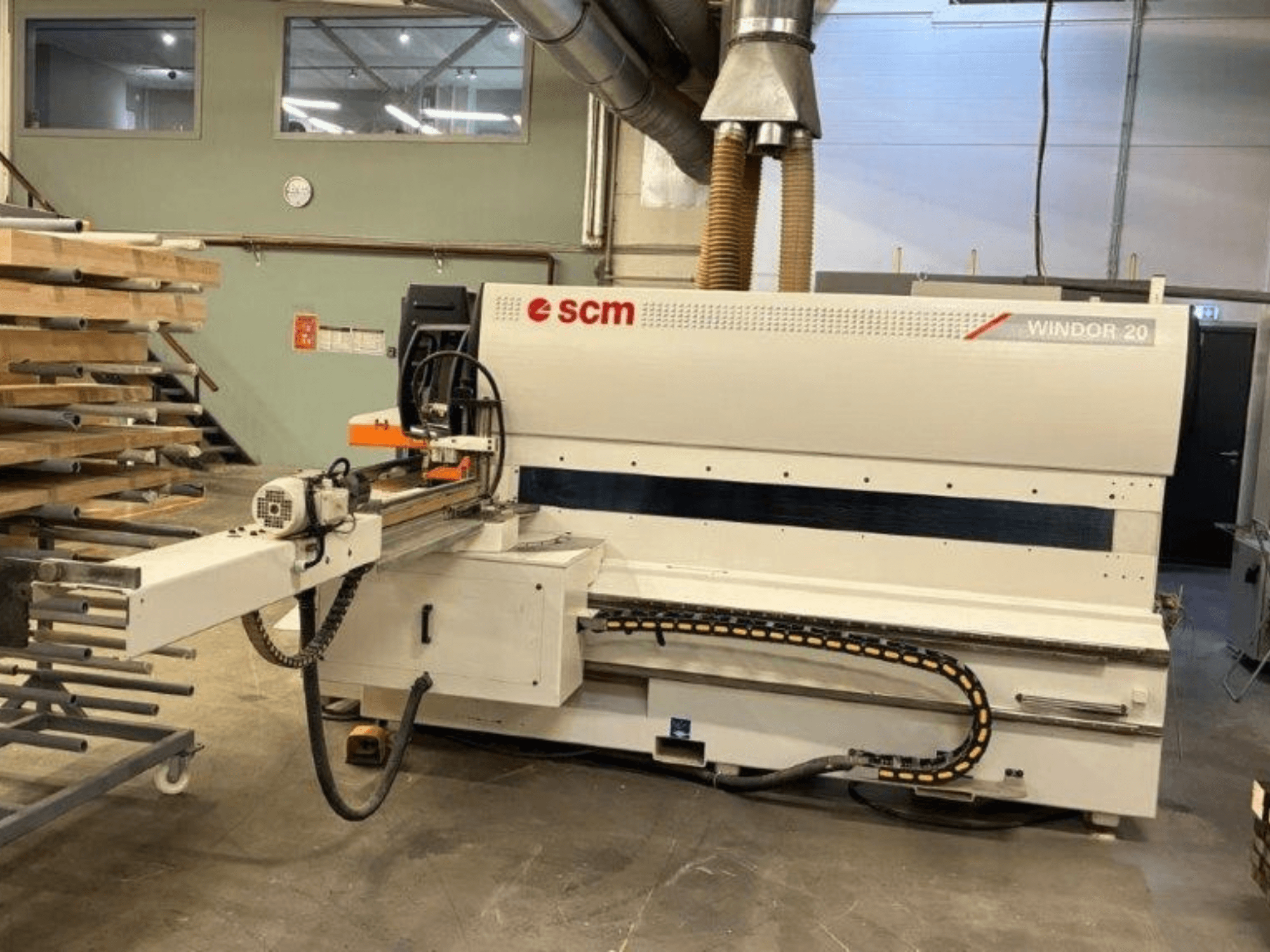

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Opis maszyny: Centrum obróbcze typu „Angle Plant” do jednostronnej obróbki poprzecznej i wzdłużnej drewnianych elementów okiennych i drzwiowych

• Stan techniczny: Sprawna, podłączona do zasilania; możliwość obejrzenia i przetestowania

• Numer linii: 1088

• Długość obrabianego elementu: 200–2 800 mm

• Szerokość obrabianego elementu: 40–200 mm

• Grubość obrabianego elementu: 30–140 mm

• Silnik zespołu do cięcia czołowego/czopowania: 4 kW

• Średnica tarczy piły do czopowania: 400 mm

• Długość wrzeciona do czopowania: 620 mm

• Średnica wrzeciona do czopowania: 50 mm

• Maks. średnica zewnętrzna narzędzia (czopowanie): 320 mm

• Maks. średnica czopowania: 370 mm

• Wrzeciona do profilowania: co najmniej 2 wrzeciona (średnica wału 50 mm, długość 320 mm)

• Maks. średnica zewnętrzna narzędzia (profilowanie): 240 mm

• Moc profilowania: zazwyczaj 10 HP (7,5 kW)

• Urządzenia pomocnicze: Dedykowany wał do frezowania rowków na okucia; zintegrowana grupa pił do odzyskiwania listwy przyszybowej/przycinania

• Prędkość wózka do czopowania: 4–25 m/min (automatyczny wózek z dwoma prędkościami, sterowany elektronicznie)

• Prędkość posuwu profilowania: 3–15 m/min

• Regulacja kąta: elektroniczna listwa uchylna ±60° za pomocą automatycznego systemu SCM „Rotaten”

• Sterowanie i obsługa: Wrzeciona wielosuwowe sterowane za pomocą osi CNC; ogranicznik długości CNC; napędzany pasowy system powrotu obrabianego elementu umożliwiający obsługę przez jedną osobę

• Wymiary całkowite (dł. × szer. × wys.): 6 700–9 500 mm × 4 200–4 500 mm × 2 000 mm

• Masa całkowita: ok. 4 500–5 500 kg

• Zasilanie elektryczne: 380 V

Wyposażenie dodatkowe

• Kompletny zestaw narzędzi Euro (2009), w bardzo dobrym stanie
