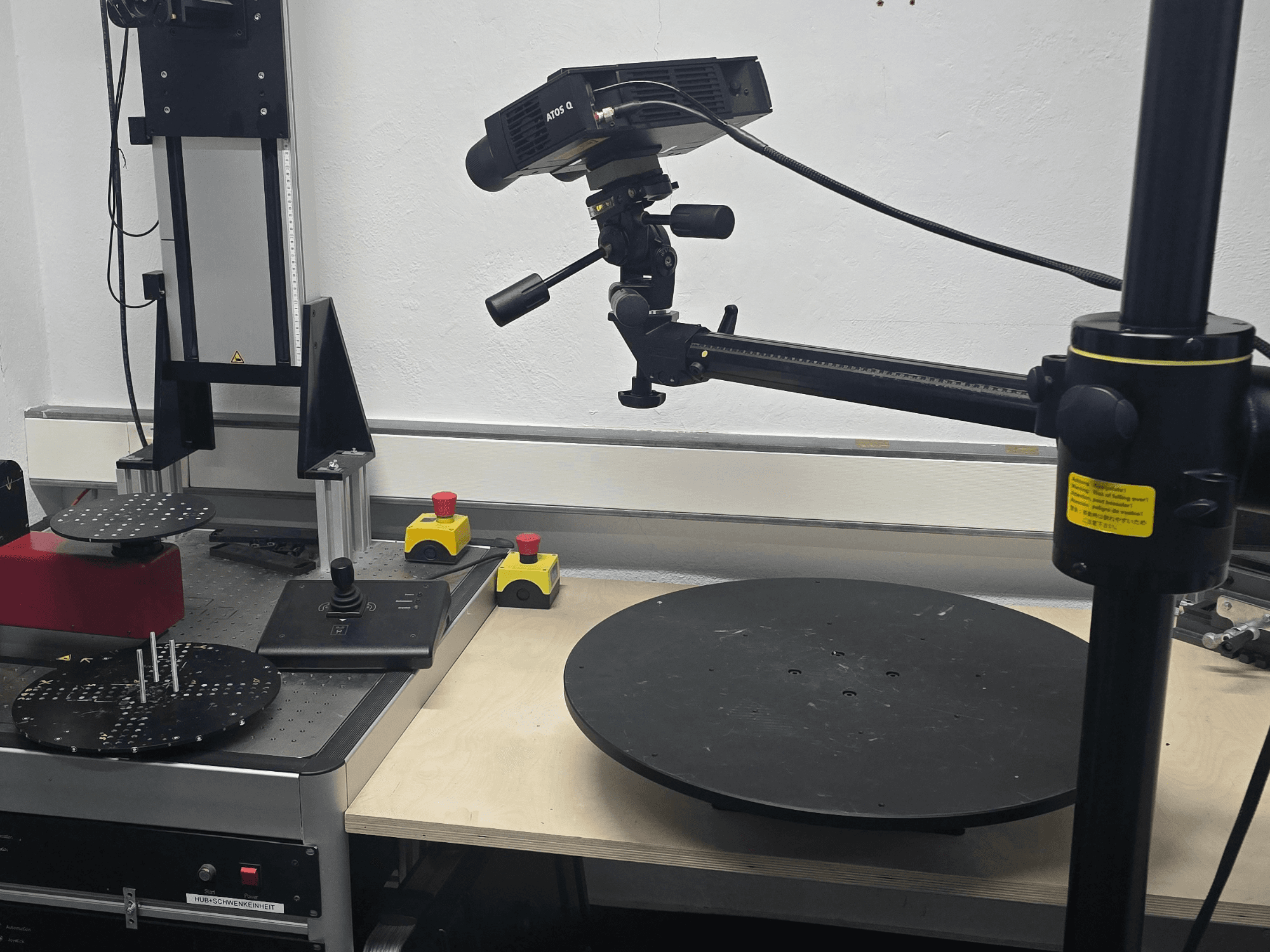

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Rozdzielczość kamer: 2 kamery CMOS o rozdzielczości 12 megapikseli (4112 x 3008 pikseli)

- Czas pracy: 1 529 h (całkowity czas pracy / czas do remontu)

- Objętości pomiarowe (MV) i parametry techniczne:

* MV50: 50 x 35 x 20 mm; Odstęp między punktami (12M): 0,012 mm; Odległość pomiarowa: 490 mm; Ogniskowa obiektywu kamery: 90 mm; Ogniskowa obiektywu projektora: 60 mm; Punkty odniesienia: Ø 0,4 mm; Obiekt kalibracyjny: CP40/MV60

* MV100: 100 x 70 x 60 mm; Odstęp między punktami (12M): 0,029 mm; Odległość pomiarowa: 490 mm; Ogniskowa obiektywu kamery: 50 mm; Ogniskowa obiektywu projektora: 27 mm; Punkty odniesienia: Ø 0,8 mm; Obiekt kalibracyjny: CP40/MV100

* MV170: 170 x 130 x 130 mm; Odstęp między punktami (12M): 0,044 mm; Odległość pomiarowa: 490 mm; Ogniskowa obiektywu kamery: 35 mm; Ogniskowa obiektywu projektora: 20 mm; Punkty odniesienia: Ø 0,8 mm; Obiekt kalibracyjny: CP40/MV170

* MV270: 270 x 200 x 200 mm; Odstęp między punktami (12M): 0,064 mm; Odległość pomiarowa: 490 mm; Ogniskowa obiektywu kamery: 25 mm; Ogniskowa obiektywu projektora: 14 mm; Punkty referencyjne: Ø 1,5 mm; Obiekt kalibracyjny: CP40/MV320

* MV350: 350 x 260 x 260 mm; Odstęp między punktami (12M): 0,091 mm; Odległość pomiarowa: 490 mm; Ogniskowa obiektywu kamery: 16 mm; Ogniskowa obiektywu projektora: 10 mm; Punkty odniesienia: Ø 1,5 mm; Obiekt kalibracyjny: CP40/MV320

* MV500: 500 × 370 × 320 mm; Odstęp między punktami (12M): 0,124 mm; Odległość pomiarowa: 490 mm; Ogniskowa obiektywu kamery: 12 mm; Ogniskowa obiektywu projektora: 6 mm; Punkty odniesienia: Ø 3,0 mm; Obiekt kalibracyjny: CP40/MV560

- Rzeczywiste temperatury pracy systemu (ekran stanu):

* temp0 płyta główna: 44,0 °C

* temp1 Drewno: 25,5 °C

* temp2 Powietrze: 21,7 °C

* temp3 dioda LED: 36,0 °C

* temp4 Rama-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Soczewka: 29,7 °C

- Prędkości wentylatorów: Wentylator elektroniczny: 4237 obr./min; Wentylator lampy: 4359 obr./min

- Orientacja systemu: pochylenie: 14,9°; obrót: -3,7°

- Nośność stołu obrotowego: maks. 150 kg (lub maks. 40 kg w zależności od konfiguracji ustawienia)

- Nośność modułu pochylania i obrotu: maks. 5 kg

- Specyfikacja przenośnej stacji roboczej (laptop Dell Precision 7760): ekran 17", 64-bitowy ośmiordzeniowy procesor Intel 2,6 GHz, 64 GB pamięci RAM, karta graficzna NVIDIA Quadro z obsługą OpenGL, dysk SSD 1 TB, wejścia/wyjścia: Wi-Fi, LAN, 3x USB 3.2 / Thunderbolt 4

- Dołączone akcesoria i wyposażenie: statyw, 4 pola pomiarowe (MV50, MV100, MV270, MV500) z płytkami kalibracyjnymi, moduł obrotowo-przesuwny z podnośnikiem, stół obrotowy z 19-calowym panelem sterowania, mobilny kontroler, konwerter z kartą do przetwarzania obrazu (z światłowodu na Thunderbolt 3), walizka transportowa, zasilacz, licencja na oprogramowanie w formie klucza sprzętowego
