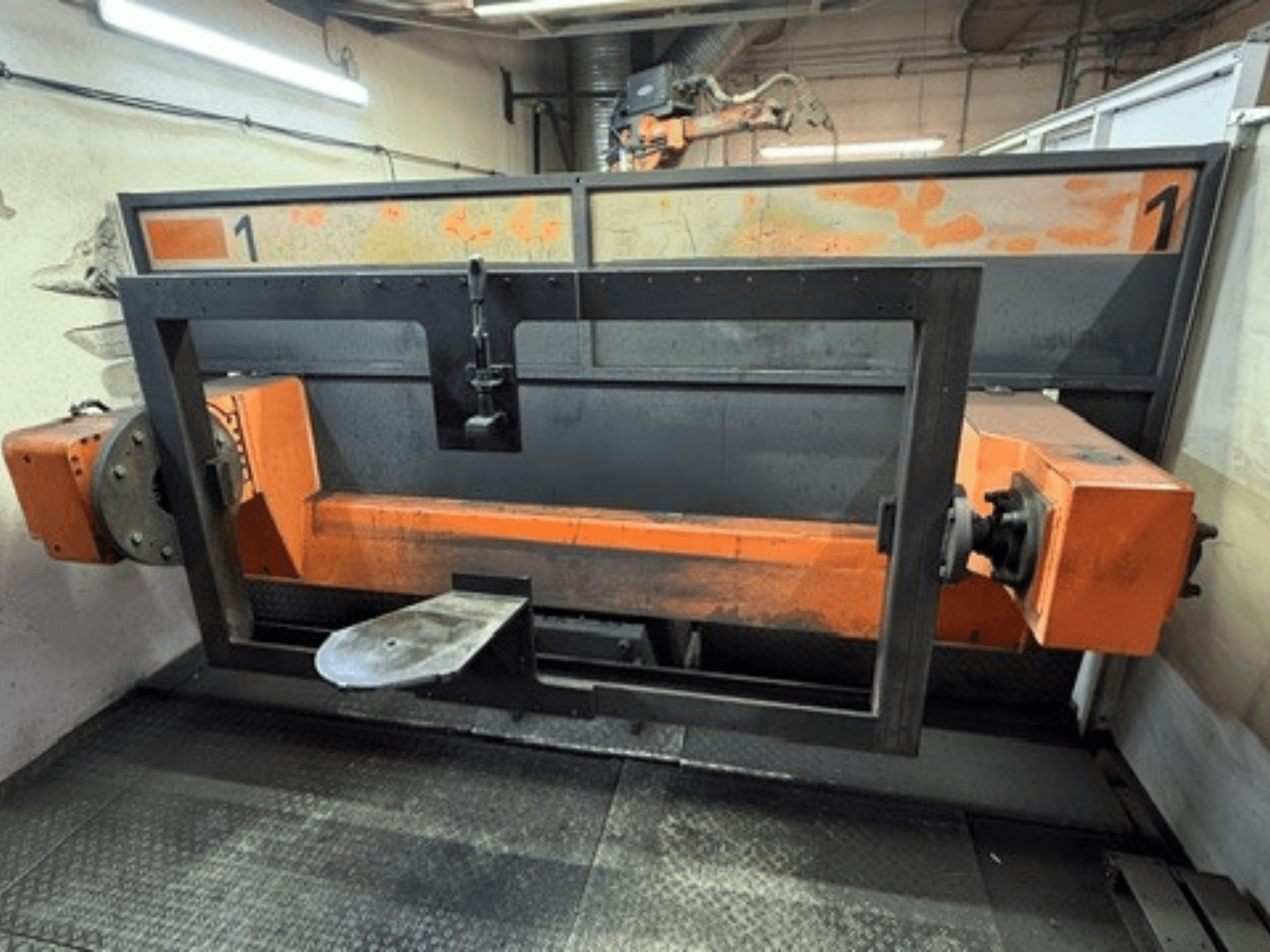

ABB - IRB 2400L Welding CellDE-WEL-ABB-2004-00001

- Model robota przemysłowego: ABB IRB 2400L

- Model pozycjonera: ABB IRB 500R

- Urządzenie spawalnicze: Fronius TPS 4000

- Napięcie zasilania: 3x400 V/PE/N

- Przekrój kabla: 5 x 16 mm²

- Zabezpieczenie bezpiecznikowe: 63 A, opóźnione

- Wymagania dotyczące sprężonego powietrza: 6 bar, G1/2"

- Szafa sterownicza robota: w zestawie

- Szafa sterownicza sekwencji maszyny: w zestawie

- Wysokość podstawy robota: 800 mm

- Wyposażenie bezpieczeństwa: kurtyna świetlna, ogrodzenie ochronne, ścianka oddzielająca chroniąca przed oślepiającym światłem, drzwi serwisowe (monitorowane przez ABB), zabezpieczenie dostępu od tyłu (mechaniczne, h=1100 mm)

- Urządzenia konserwacyjne: system czyszczenia palnika, urządzenie do kalibracji TCP

- Stanowiska sterowania: Główny panel uruchamiający, przycisk wstępnego resetowania

- Wymiary podstawy: ok. 8025 mm (długość) x 5500 mm (szerokość)

- Odległość między osiami: 2000 mm x promień obrotu 1200 mm

- Nośność: 500 kg na każdą stronę stołu / Maksymalna różnica obciążenia: 350 kg

- Liczba godzin pracy maszyny: 68 107 h
