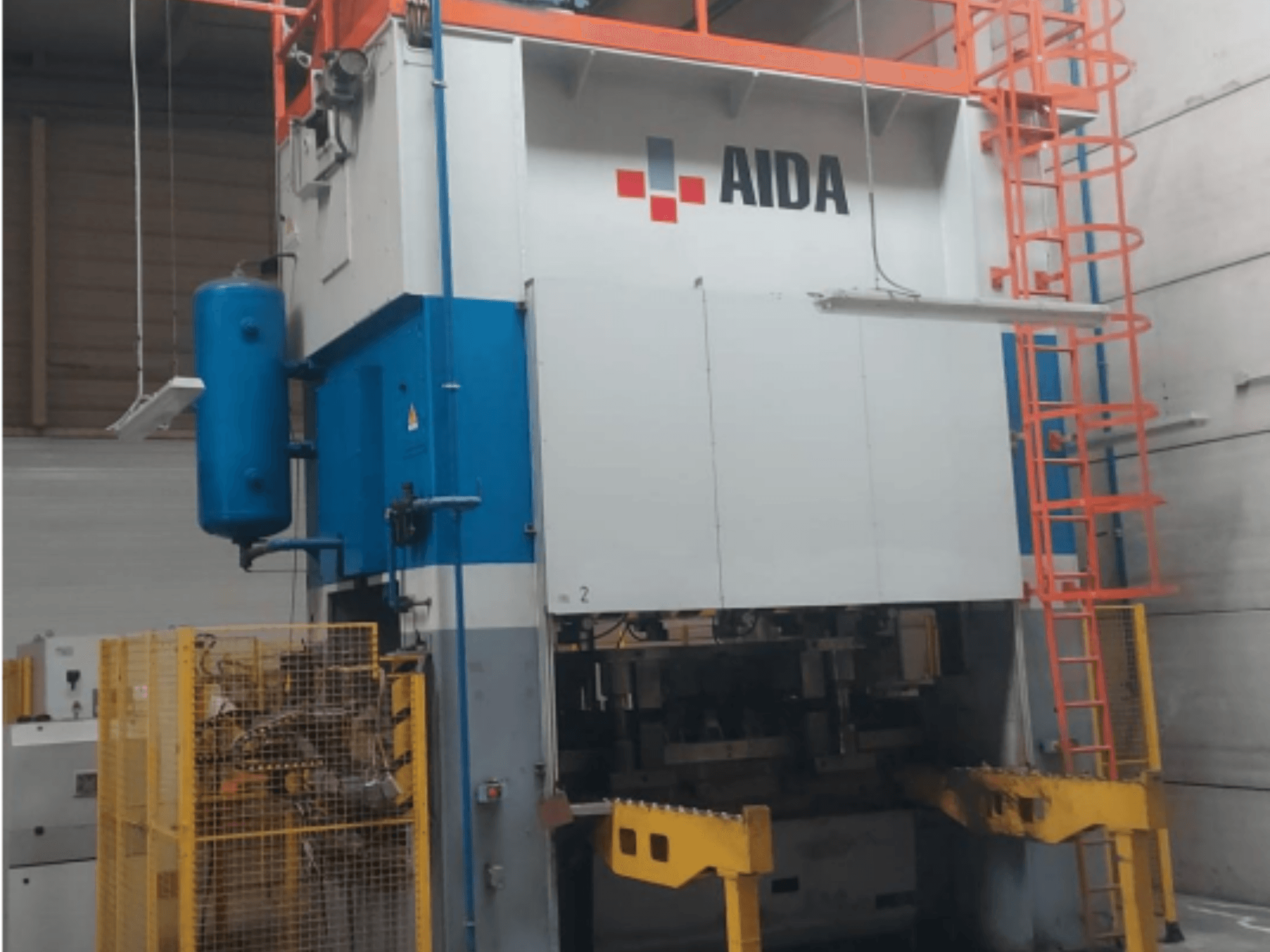

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Główne dane techniczne:

• Siła tłoczenia: 315 ton

• Znamionowa siła prasy: 3150 kN

• Punkt znamionowej wydajności: 12,7 mm powyżej dolnego martwego punktu (BDC)

• Normalna pozycja zatrzymania wału korbowego: górny martwy punkt (TDC)

• Długość skoku: 250 mm

• Regulacja suwaka: 160 mm

• Wysokość zamknięcia: 700 mm

• Prędkość suwaka: 15–40 suwów/min

• Maksymalna prędkość koła zamachowego: 628,5 obr./min

• Maksymalna liczba załączeń sprzęgła: 24 załączenia/min

• Czas zatrzymania: 0,386 s

• Odległość bezpieczeństwa: 618 mm

Matryca i obszar roboczy:

• Maksymalny rozmiar matrycy: 2250 × 750 mm

• Maksymalna waga matrycy na suwaku: 10 200 kg

Konstrukcja maszyny:

• Konstrukcja ramy: Rama z podwójnymi słupkami (o prostych bokach)

• Układ napędowy: Podwójny korbowód (podwójny pitman)

• Prowadzenie suwaka: Suwak prowadzony

• Rodzaj ruchu: Prasa korbowodowa

• Ruch suwaka: Pionowy ruch posuwisto-zwrotny

• Ruch osi głównej: Obrotowy napęd wału korbowego

• Regulacja suwaka: Silnikowa regulacja suwaka

System amortyzacji:

• Typ: Zintegrowana poduszka ciągnąca

• Maksymalna siła amortyzatora: 3450 daN przy 0,6 MPa

Systemy i bezpieczeństwo:

• Siłowniki równoważące: Tak

• Siła przeciwwagi: 102 kN przy 6 bar

• Układ sprzęgła i hamulca: Pneumatyczny

• Układ smarowania: Centralne automatyczne smarowanie

• System bezpieczeństwa: Zintegrowany

• Ochrona operatora: W zestawie

• Gotowość do automatyzacji: Tak

Uwagi dotyczące wydajności i bezpieczeństwa:

• Konstrukcja ramy z podwójnymi słupkami o wysokiej sztywności

• Napęd z podwójnym drążkiem kierowniczym zapewniający lepszą równoległość suwaka i rozkład obciążenia

• Pneumatyczne sprzęgło-hamulec zapewniające niezawodną pracę i szybkie zatrzymanie

• Zaprojektowany do integracji z automatycznymi systemami podawania i transportu

Systemy pomocnicze:

• Siłowniki równoważące: tak (siła równoważąca 102 kN przy 6 barach) (w zestawie)

• Układ sprzęgła i hamulca: pneumatyczny (w zestawie)

• Układ smarowania: scentralizowane automatyczne smarowanie (w zestawie)

• Poduszka dociskowa: zintegrowana (w zestawie)

• System bezpieczeństwa: zintegrowany (w zestawie)

• Ochrona operatora: tak (w zestawie)

• Gotowość do automatyzacji: tak (w zestawie)

• Inne wyposażenie opcjonalne: nie wchodzi w skład zestawu
