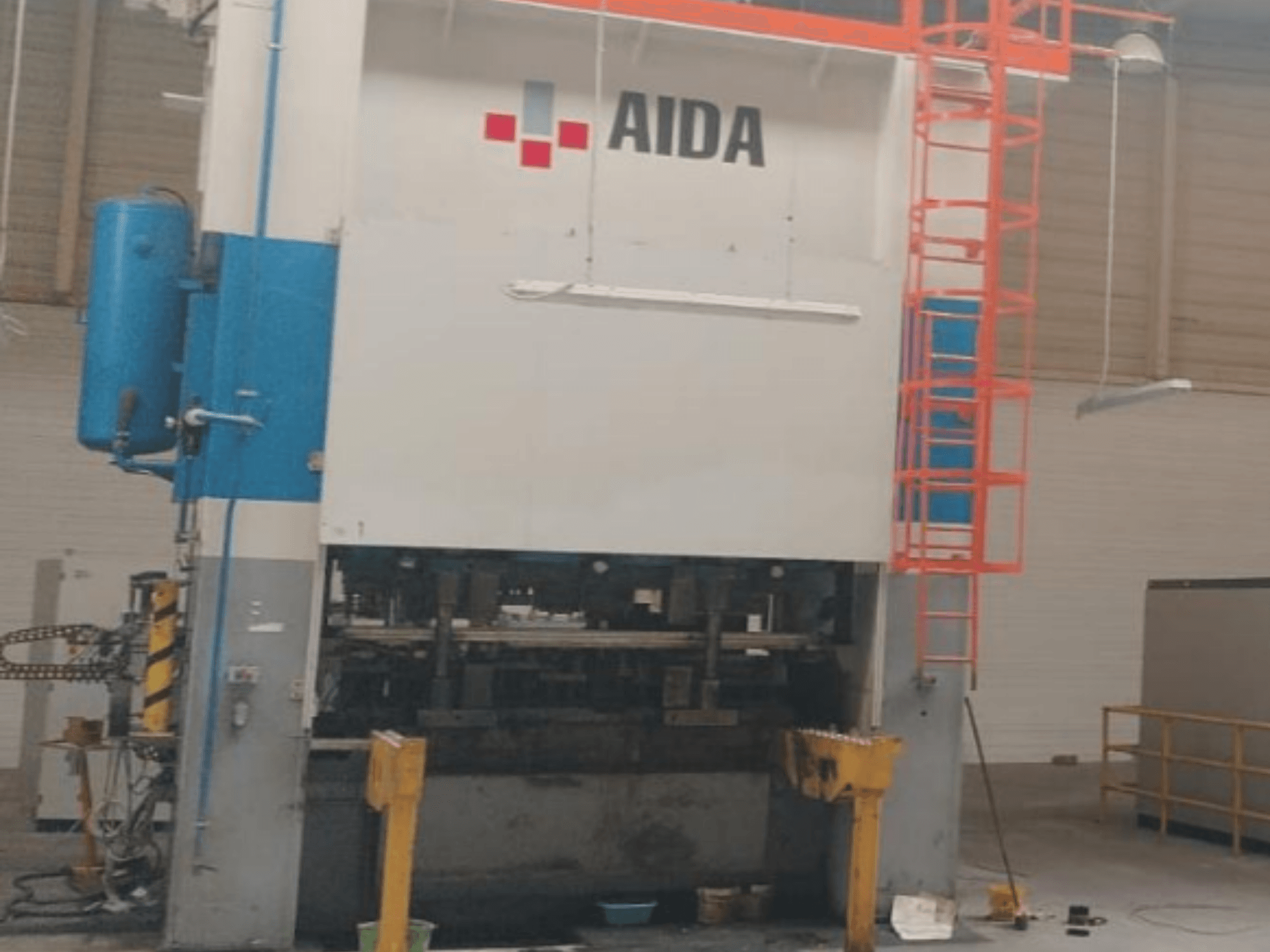

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Główne dane techniczne:

• Siła prasy: 315 ton

• Znamionowa siła prasy: 3150 kN

• Punkt znamionowej wydajności: 12,7 mm powyżej BDC

• Normalna pozycja zatrzymania wału korbowego: TDC

• Długość skoku: 250 mm

• Regulacja suwaka: 160 mm

• Wysokość zamknięcia: 700 mm

• Prędkość suwaka: 15–40 suwów/min

• Maksymalna prędkość koła zamachowego: 628,5 obr./min

• Maksymalna liczba załączeń sprzęgła: 24/min

• Czas zatrzymania: 0,386 s

• Odległość bezpieczeństwa: 618 mm

Matryca i obszar roboczy:

• Maksymalny rozmiar matrycy: 2250 × 750 mm

• Maksymalna waga matrycy na suwaku: 10 200 kg

Konstrukcja maszyny:

• Konstrukcja ramy: rama z podwójnymi słupkami (o prostych bokach)

• Układ napędowy: podwójny korbowód (podwójny pitman)

• Prowadzenie suwaka: suwak prowadzony

• Rodzaj ruchu: mechaniczna prasa korbową

• Ruch suwaka: pionowy ruch posuwisto-zwrotny

• Ruch osi głównej: napęd obrotowy wału korbowego

• Regulacja tłoka/suwaka: z napędem silnikowym

System amortyzacji:

• Typ: zintegrowana poduszka ciągnąca

• Maksymalna siła amortyzatora: 3450 daN przy 0,6 MPa

Systemy pomocnicze:

• Siłowniki równoważące: tak (siła równoważąca 102 kN przy 6 bar)

• Układ sprzęgła i hamulców: pneumatyczny

• Układ smarowania: scentralizowane smarowanie automatyczne

• System bezpieczeństwa: zintegrowany

• Ochrona operatora: w zestawie

• Gotowość do automatyzacji: tak

Najważniejsze cechy dotyczące wydajności i bezpieczeństwa:

• Konstrukcja ramy z podwójnymi słupkami o wysokiej sztywności

• Napęd z podwójnym drążkiem kierowniczym zapewniający lepszą równoległość suwaka i rozkład obciążenia

• Pneumatyczne sprzęgło-hamulec zapewniające niezawodną pracę i szybkie zatrzymanie

• Zintegrowane systemy bezpieczeństwa i ochrony operatora

• Zaprojektowana z myślą o integracji z automatycznymi systemami podawania i transportu

Systemy pomocnicze:

• Siłowniki równoważące: tak (siła równoważąca 102 kN przy 6 barach) (w zestawie)

• Układ sprzęgła i hamulca: pneumatyczny (w zestawie)

• Układ smarowania: scentralizowane automatyczne smarowanie (w zestawie)

• Poduszka dociskowa: zintegrowana (w zestawie)

• System bezpieczeństwa: zintegrowany (w zestawie)

• Ochrona operatora: tak (w zestawie)

• Gotowość do automatyzacji: tak (w zestawie)

• Inne wyposażenie opcjonalne: nie wchodzi w skład zestawu
