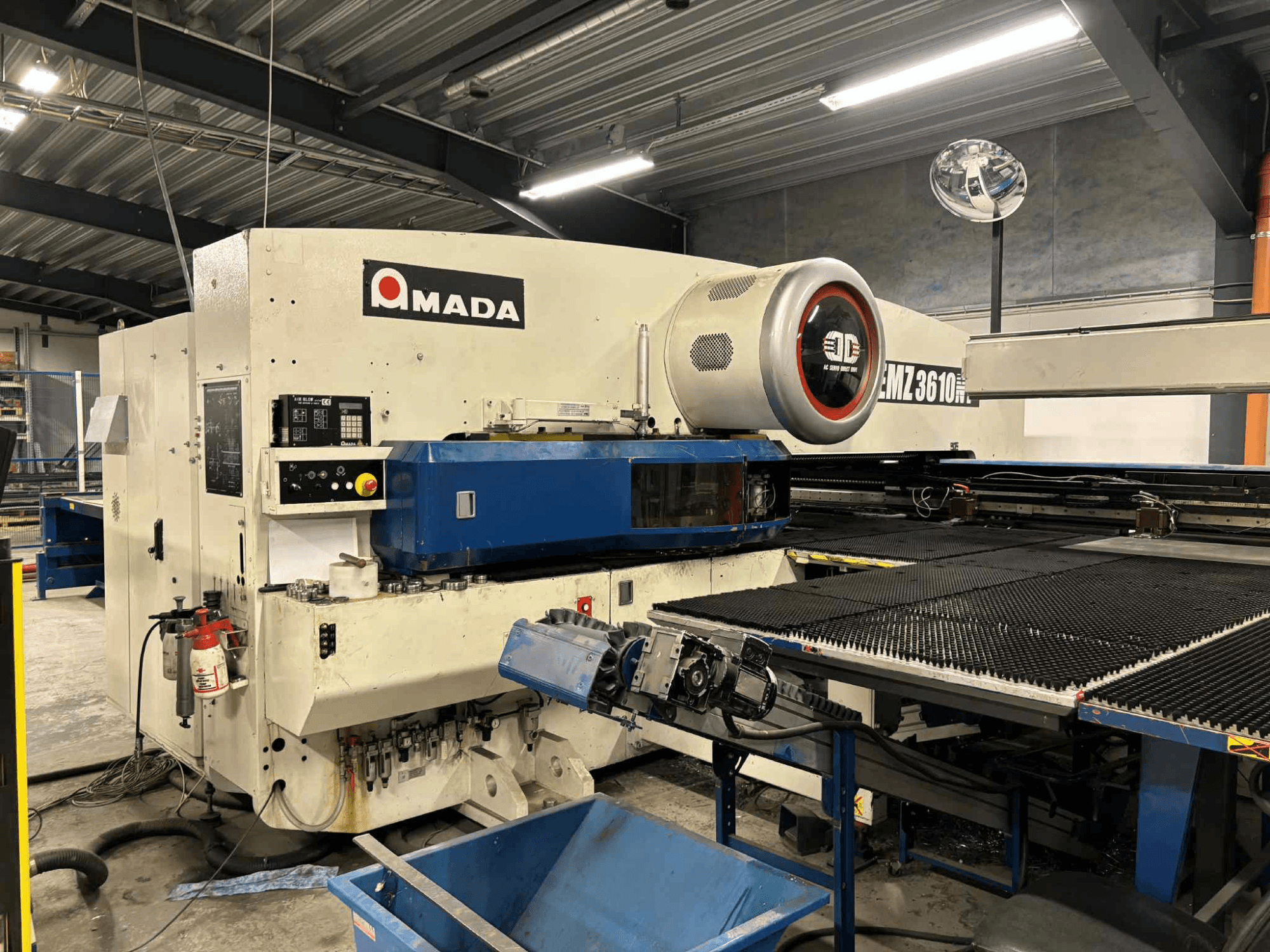

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Obszar roboczy z repozycjonowaniem: 5000 x 1525 mm

• Maks. grubość blachy: 4,5 mm (stal miękka)

• Prędkość posuwu X/Y: 100 / 80 m/min (128 m/min jednocześnie)

• Tolerancja pozycjonowania: +/- 0,1 mm

• Stacje wieży Z: 45

• Stacje AutoIndex: 4 (2 x B, 2 x C)

• Prędkość posuwu głowicy rewolwerowej: 30 1/min

• Maks. liczba trafień: 1000/min

• Rama maszyny: Rama mostkowa

• Napęd wykrawania: Podwójny napęd serwoelektryczny

• Napędy (rewolwer + stół): Silniki AC-Servo

• Zaciski: Pneumatyczne

• Podłączenie elektryczne: 400V / 50Hz

• Zużycie energii elektrycznej: 1 kW - 7 kW

• Zużycie powietrza (maszyna): 250 l/min

• Zużycie powietrza (Air Jet Vakuum): 250 l/min

Wyposażenie dodatkowe

• Jednostka ładująca: Ładowarka L III 300

  • Rozmiar arkusza min.: 1000 x 300 mm

  • Maksymalny rozmiar arkusza: 3000 x 1500 mm

  • Grubość materiału: 0,5 - 8,0 mm

  • Maks. waga załadunku: 300 kg

  • Maks. wysokość stosu: 300 mm

  • Maks. waga palety: 4000 kg (2x2000 kg)

  • Maks. prędkość posuwu (trawers): 70 m/min

  • Liczba przyssawek: 34 sztuki

  • Kontrola podwójnego arkusza: Tak, z czujnikiem grubości arkusza

  • Zużycie powietrza: 510 l/min, ciśnienie wlotowe 6 bar

  • Podłączenie elektryczne: 400V

• Jednostka rozładunkowa z urządzeniem do usuwania części: PR 3 UL 300 P

  • Rozmiar części min./max.: 150 x 150 mm / 2500 x 1000 mm

  • Grubość blachy: 0,5 - 3,0 mm (4 mm dla serii EM)

  • Maks. waga części: 50 kg

  • Rozmiar stołu magazynowego: 3400 x 1400 mm

  • Maks. rozmiar części dla zacisków rozładunkowych: 3000 x 1500 mm

  • Maks. wysokość stosu stołu szkieletowego: 450 mm

  • Maks. waga stołu szkieletowego: 2000 kg

  • Maks. wysokość stosu stołu magazynowego: 450 mm

  • Maks. waga stołu do przechowywania: 4000 kg

  • Maks. prędkość posuwu w kierunku X/Y: 180 / 90 m/min

  • Zużycie powietrza: 1000 l/min, ciśnienie wlotowe 6 bar

  • Podłączenie elektryczne: 400V
