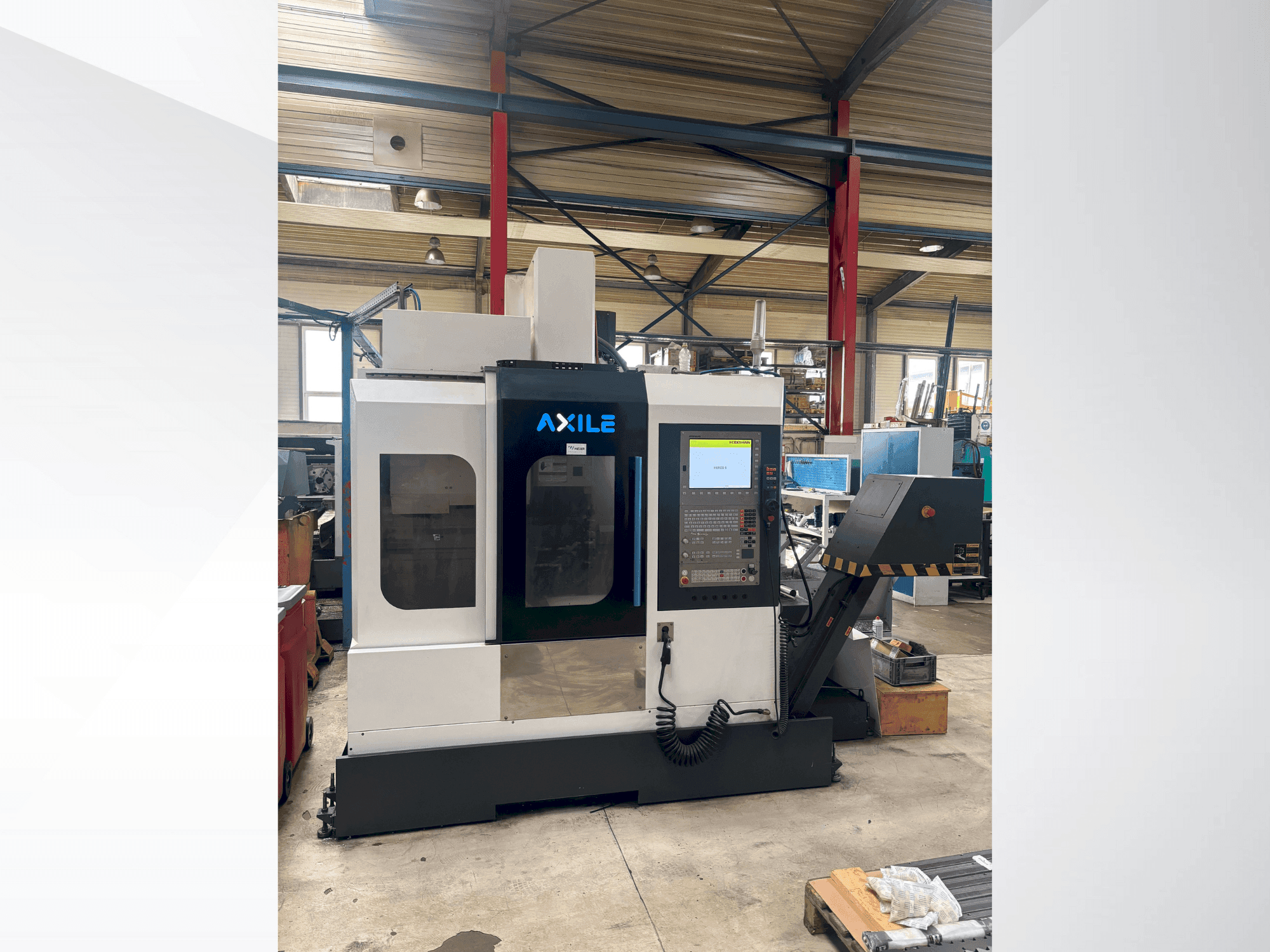

AXILE - V4AT-MIL-AXI-2019-00001

Dodatkowe wyposażenie

• Rowki teowe: 16 × 100 mm (4 sztuki)
• Prędkość: Standardowa: 12000 obr/min /Opcjonalna: 18000 obr/min lub 24000 obr/min
• Moc silnika: Heidenhain: 10/12,5 kW /Siemens: 10,5/15,8 kW /Fanuc: 11/15 kW/ Opcjonalnie: 20 kW
• Kontrola dokładności osiowej (AAC) / Nadzór wibracji wrzeciona (SVS) / Kontrola pozycjonowania końcówki narzędzia (TPC)
• Standard: 30 lub 32 narzędzia/ Opcjonalnie: 40 narzędzi
• Uchwyt narzędziowy: BT / CAT / DIN 40 / HSK 63 /Czas wymiany (narzędzie-narzędzie): 1,55 s (50 Hz) / 1,31 s (60 Hz)
• Maks. Wymiary narzędzia: Średnica: Ø75 mm (Ø125 mm z pustym sąsiednim przedziałem) / Długość: 300 mm / Waga: 7 kg
• Zmieniacz narzędzi (ATC) Typ: Zmiana ramienia
• Wrzeciono liniowe ISO40 (12000 obr./min, z funkcją CTS) / Chłodnica oleju wrzeciona / Wahadłowy zmieniacz narzędzi (30/32 narzędzia)
• Zbiornik chłodziwa (20 bar) / przenośnik zgrzebłowy wiórów / enkoder liniowy dla wszystkich 3 osi / urządzenie do płukania wstecznego / pistolet płuczący / wymiennik ciepła / przygotowana 4. oś (obwód przełączający)

Korzyści dla maszyny

Korzyści techniczne dla maszyn

• Stół: rozmiar: 770 × 410 mm / wysokość: 820 mm / maks. Obciążenie: 400 kg
• Dokładność: dokładność powtarzania (x/y/z): ±0. 01 mm / dokładność pozycjonowania: 0. 01 mm na 300 mm / prędkość posuwu (szybki przesuw): 36 m/min (x/y/z)
• Prowadnice: prowadnice liniowe (kula 35 mm) x: 300 mm /odległość/ y: 620 mm /odległość z: 400 mm/odległość
• Napęd osi: recyrkulacyjne śruby kulowe: Ø32 × p12 × c3 (dla x, y, z)
• Maks. Ciężar ładunku: 160 kg (standard) / 200 kg (opcja)
• Powierzchnia podłogi: 3195 × 1910 mm
• Od środka wrzeciona do osłony osi z: 475 mm/od czoła wrzeciona do stołu: 100-550 mm
