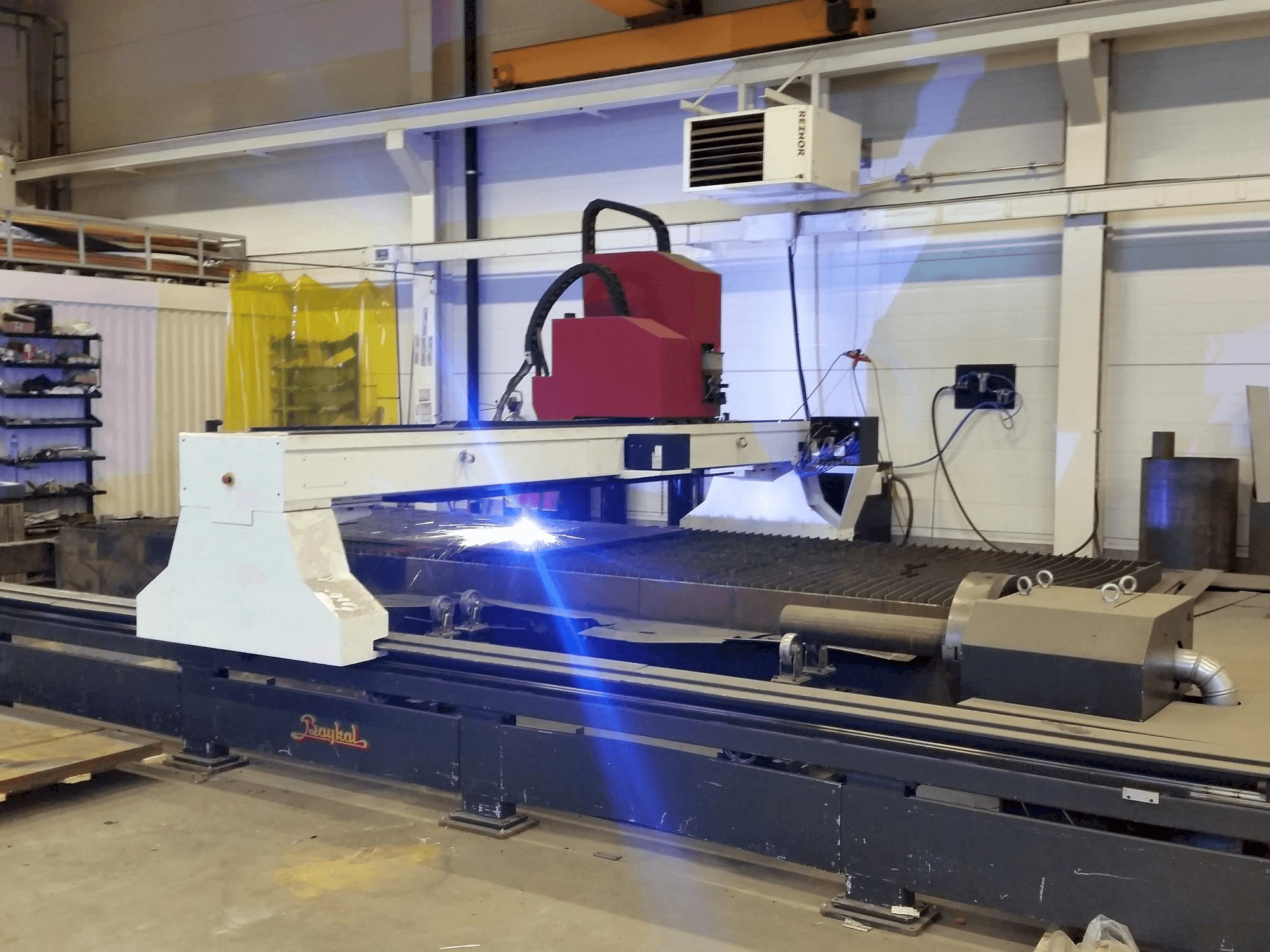

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Stół tnący jest skonstruowany niezależnie od belki poprzecznej i ramy maszyny, aby zapewnić dokładność pozycjonowania przy dowolnym obciążeniu stołu.
• Głowica tnąca posiada czujniki do automatycznej regulacji wysokości cięcia.
• Ochrona przed kolizją na głowicy do cięcia plazmowego, maszyna jest wyposażona w sprzęt elektryczny do: 400v
• Stół do cięcia sekcyjnego zintegrowany z automatycznym systemem odciągowym, włazy odciągowe otwierane na powierzchni roboczej dla lepszego odciągu, głowica do cięcia plazmowego: w tym łańcuch do przeciągania kabli
• "zasilacz plazmowy typu high-definition, oprogramowanie do programowania zagnieżdżania/optymalizacji części za pośrednictwem komputera, regulator: pojedyncze wyjście
• Ręczna/automatyczna konsola gazowa do wyboru gazów plazmowych i dodatkowych, wysokowydajny filtr powietrza do zbierania pyłu i oparów (opcjonalnie), pakiet węży: pakiet węży do źródła cięcia, zasilanie gazem: pakiet węży do zasilania gazem
• Jeden zestaw materiałów eksploatacyjnych (dysze, elektroda, uchwyt dyszy, rozdzielacze itp. ), prędkość pozycjonowania: do 20 000 mm/min
• Temperatura robocza: od -10°c do +30°c, układ wydechowy: cnc z klapami pneumatycznymi, osie silnika: po lewej i prawej stronie dwa bezszczotkowe serwomotory prądu przemiennego, oś poprzeczna y: dwustronna poprzez napęd zębatkowy, oś silnika x: bezszczotkowy serwomotor prądu przemiennego, oś poprzeczna x: poprzez napęd zębatkowy i przekładniowy
• Oś działania y : dwustronne, dwukierunkowe działanie wzdłużne, oś działania x : dwustronne działanie poprzeczne, oś prowadnicy y : prowadnice liniowe, oś prowadnicy x : prowadnice liniowe, oś prowadnicy x : prowadnice liniowe
• Źródło plazmy : hypertherm hydefinition plasma hpr260xd z automatyczną konsolą gazową, sterowanie : technos pc12 ( made in usa ) oparte na systemie windows, pakiet oprogramowania : lantek nesting software for pc ( lantek expert ii )

Korzyści techniczne dla maszyn

• Funkcja cięcia rur Ø50-600 mm
• Głowica skośna
• 6-stanowiskowa jednostka wiercąco-gwintująca, wiertło maks. Ø20 mm, gwint maks. Ø16 mm
• Stacjonarny panel sterowania zamiast panelu na wysięgniku tnącym, umieszczony po lewej stronie maszyny, patrząc od przodu.
• Szerokość cięcia: 2200 mm
• Długość cięcia: 6400 mm
• Dwustronnie zsynchronizowany serwonapęd na osi y = wzdłużny ruch głowicy tnącej
• Pojedynczy zsynchronizowany serwonapęd na osi x = ruch poprzeczny głowicy tnącej
• Serwomotory prądu przemiennego (bezszczotkowe)
• Duża prędkość pozycjonowania 20 m/min z dokładnością pozycjonowania ± 0,05 mm
