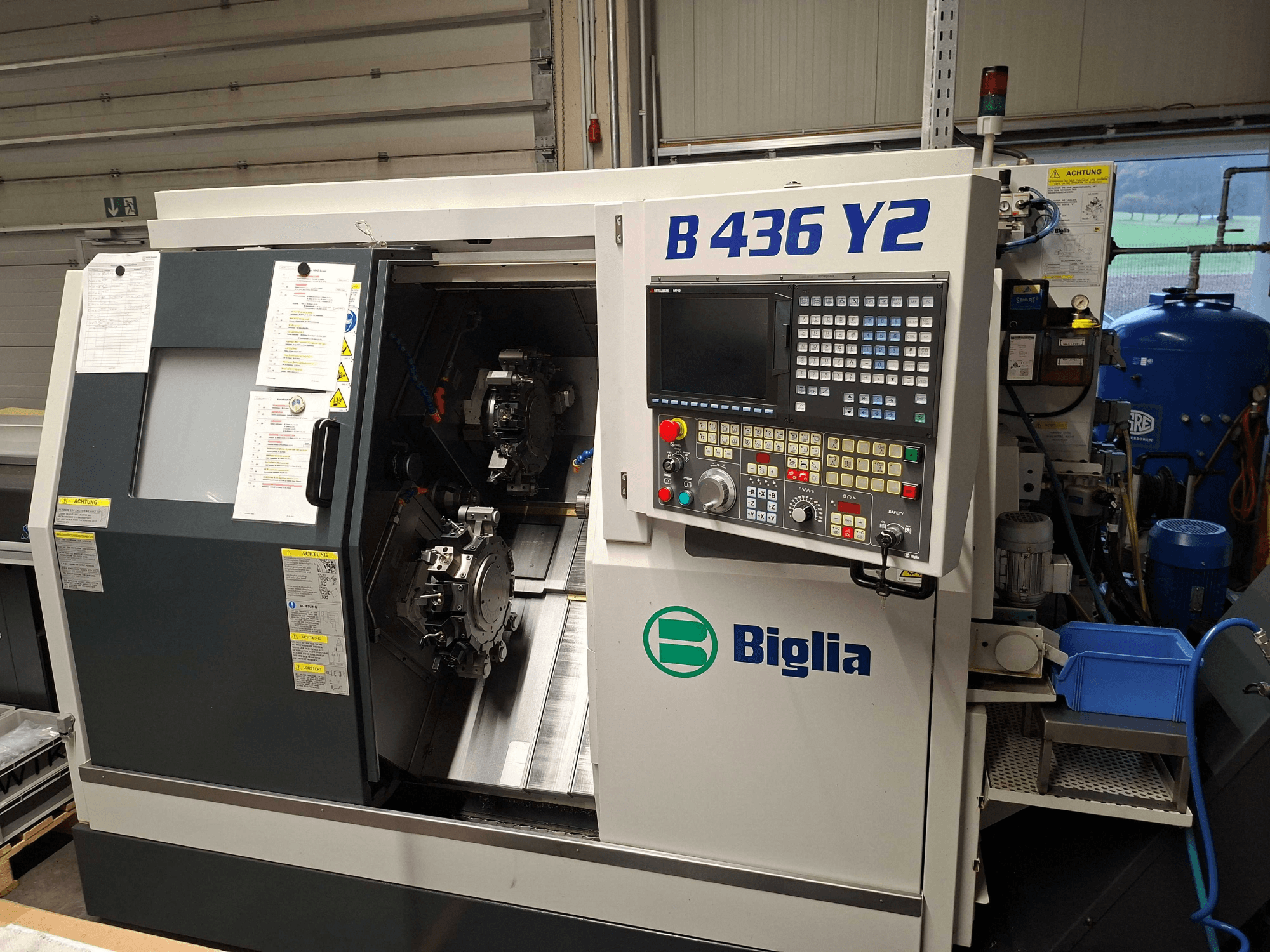

Biglia - B.436-Y2 AT-TUR-BIG-2016-00001

• Maks. średnica pręta: 36 mm

• Rurka celownicza: 37,5 mm

• Nos wrzeciona: 115 mm

• Rura ciągnąca: 46 mm

• Ciągła moc silnika: 7,5 kW

• Moc ciągła dostępna od: 1700 obr.

• Maks. moment obrotowy: 62 Nm

• Powierzchnia oporowa cylindra: 75 cm²

• Skok cylindra (maks.) dla operacji mocowania: 26 mm

• Prowadnica wzdłużna (oś Z1)

  • Maks. skok: 300 mm

  • Średnica/skok śruby kulowej: 25/10 mm

  • Maks. szybki przesuw: 30 m/min

• Suwak poprzeczny (oś X1)

  • Maks. skok: 85 mm

  • Średnica/skok śruby kulowej: 25/5 mm

  • Maks. szybki przesuw: 15 m/min

• Prowadnica pionowa (oś Y1)

  • Maks. skok: 50 (+25/-25) mm

  • Średnica/skok śruby kulowej: 25/5 mm

  • Maks. szybki przesuw: 15 m/min

• Prowadnica wzdłużna (oś Z2)

  • Maks. skok: 300 mm

  • Średnica/skok śruby kulowej: 25/10 mm

  • Maks. szybki przesuw: 30 m/min

• Suwak poprzeczny (oś X2)

  • Maks. skok: 85 mm

  • Średnica/skok śruby kulowej: 25/5 mm

  • Maks. szybki przesuw: 15 m/min

• Prowadnica pionowa (oś Y2)

  • Maks. skok: 50 (+25/-25) mm

  • Średnica/skok śruby kulowej: 25/5 mm

  • Maks. szybki przesuw: 15 m/min

• Podłączone obciążenie: 11 kW / 40 kVA / 70 A / 3 x 400 V

• Ciśnienie robocze: 4,8-6,9 bara

• Maks. zużycie powietrza (zasilanie): 0,10 m³/min (wytyczna)

• Wymiary (z przenośnikiem wiórów) dł. x głęb. ok.: 3682 x 1430 mm

• Wysokość całkowita (maks.): 1900 mm

Dodatkowe wyposażenie

• Precyzyjny uchwyt wytaczarski Ø25 mm z wewnętrznym chłodzeniem (Oesterle)

• Precyzyjna tuleja redukcyjna D=25/16 (Oesterle)

• Precyzyjna tuleja redukcyjna D=25/12 (Oesterle)

• Precyzyjna tuleja redukcyjna D=25/06 (Oesterle)

• Uchwyt zaciskowy ER20, chwyt D=25 mm (Oesterle)

• Precyzyjny uchwyt rozdzielający do narzędzia rozdzielającego SH26 mm, lewy, wysokość 70 mm

• Promieniowa głowica wiercąco-frezująca ER20 z wewnętrznym chłodzeniem, 1:1, 6000 obr/min (MT)

• Promieniowa głowica wiercąco-frezująca ER20 z wewnętrznym chłodzeniem, 1:2, 12 000 obr/min (MT)

• Zewnętrzny uchwyt tokarski, 1. strona 16x16 / 0088-00004 (Oesterle)

• Kątowy zewnętrzny uchwyt narzędzi tokarskich, 2. strona 16x16 / 0088-00006 (Oesterle)

• Pompa wysokociśnieniowa 40 bar z wymiennym wkładem filtrującym

• Pistolet do chłodziwa z własną pompą

• Uchwyt tulei zaciskowej

Maszyna pracowała ze smarem chłodzącym! Marka: Castrol Typ: Hysol MB 50

Naprężenie wrzeciona głównego i przeciwwrzeciona jest hydrauliczne i regulowane ciśnieniem! Uchwyt zaciskowy z ograniczeniem skoku jest zamontowany na przeciwwrzecionie! Ustawienie wstępne narzędzia to sonda pomiarowa, która służy wyłącznie do pomiaru narzędzi! Działa również prawidłowo! Ciśnienie chłodziwa wynosi 7 barów i może być zwiększone do maksymalnie 40 barów za pomocą kodu M! Usuwanie detali jest na stałe zainstalowane w maszynie i może być dowolnie programowane! W zestawie znajduje się magazynek do ładowania prętów! Zgodnie z instrukcją obsługi, magazynek może obsługiwać pręty o długości 1500 mm.
