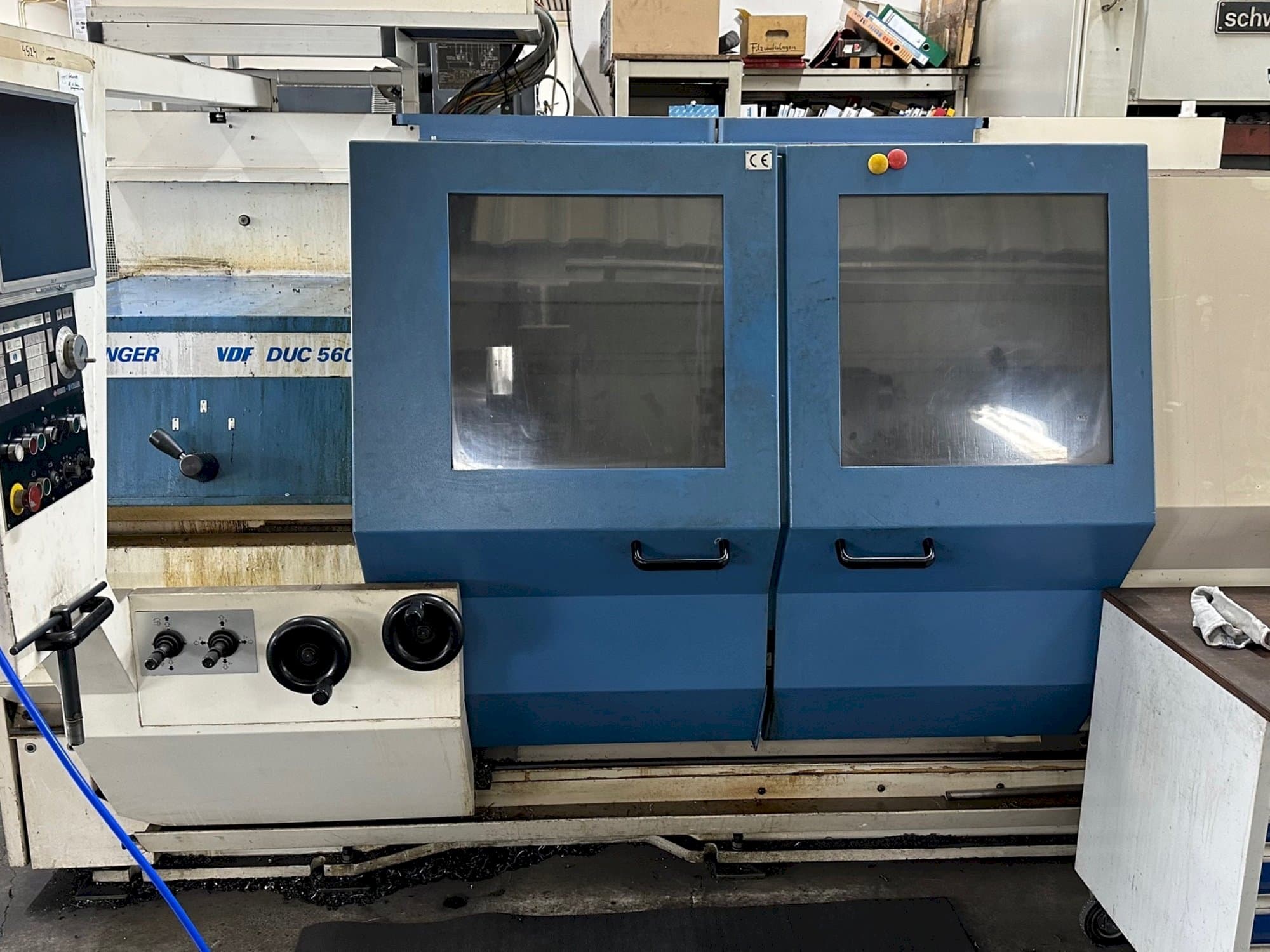

BOEHRINGER - DUC 560DE-TUR-BOE-1995-00001

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Otwór wrzeciona: 62 0 mm, stożek wewnętrzny wrzeciona głównego: 70 m.
• Bezstopniowy silnik trójfazowy (silnik prądu przemiennego): 0-120
• Moc napędu 60%/100%: 19/15 kw, moment obrotowy maks. 60%/100% ed: 1800/1400 nm
• Stopnie przekładni: 2, kontrola posuwu %
• Stała prędkość cięcia: 1-9999 m/min
• Wpływ prędkości: 50-120%, wyświetlanie obciążenia w % na ekranie: 0-140%
• Serwonapędy trójfazowe (silnik prądu przemiennego)
• Zakres posuwu płaskiego i wzdłużnego: 0. 01-50 mm/obr, siła posuwu wzdłuż: 12500 n
• Maks. Prędkość posuwu w planie (szybki przesuw): 5 m/min, konwencjonalny przesuw wzdłużny kolanka: 5 m/min
• Konwencjonalny plan okapu: 2,5 m/min, maksymalna prędkość posuwu wzdłużnego (szybki przesuw): 10 m/min

Korzyści techniczne dla maszyn

• Średnica obrotu nad łóżkiem: 570 mm
• Średnica obrotu nad prowadnicą czołową: 365 mm
• Ścieżka przemieszczenia prowadnicy czołowej: 345 mm
• Wysokość środka nad płaską szyną: 280 mm
• Szerokość łóżka: 360 mm
• Długość prowadnicy łóżka: 520 mm
• Szerokość prowadnicy czołowej: 225 mm, długość prowadnicy czołowej: 680 mm
• Przekrój narzędzia tokarskiego podniesiony zgodnie z normą din 770: maks. 20 x 20 mm
• Głowica wrzeciona zgodna z din 55 027: 8 rozmiarów.
• Średnica wrzeciona w łożysku przednim: 100 0 mm
