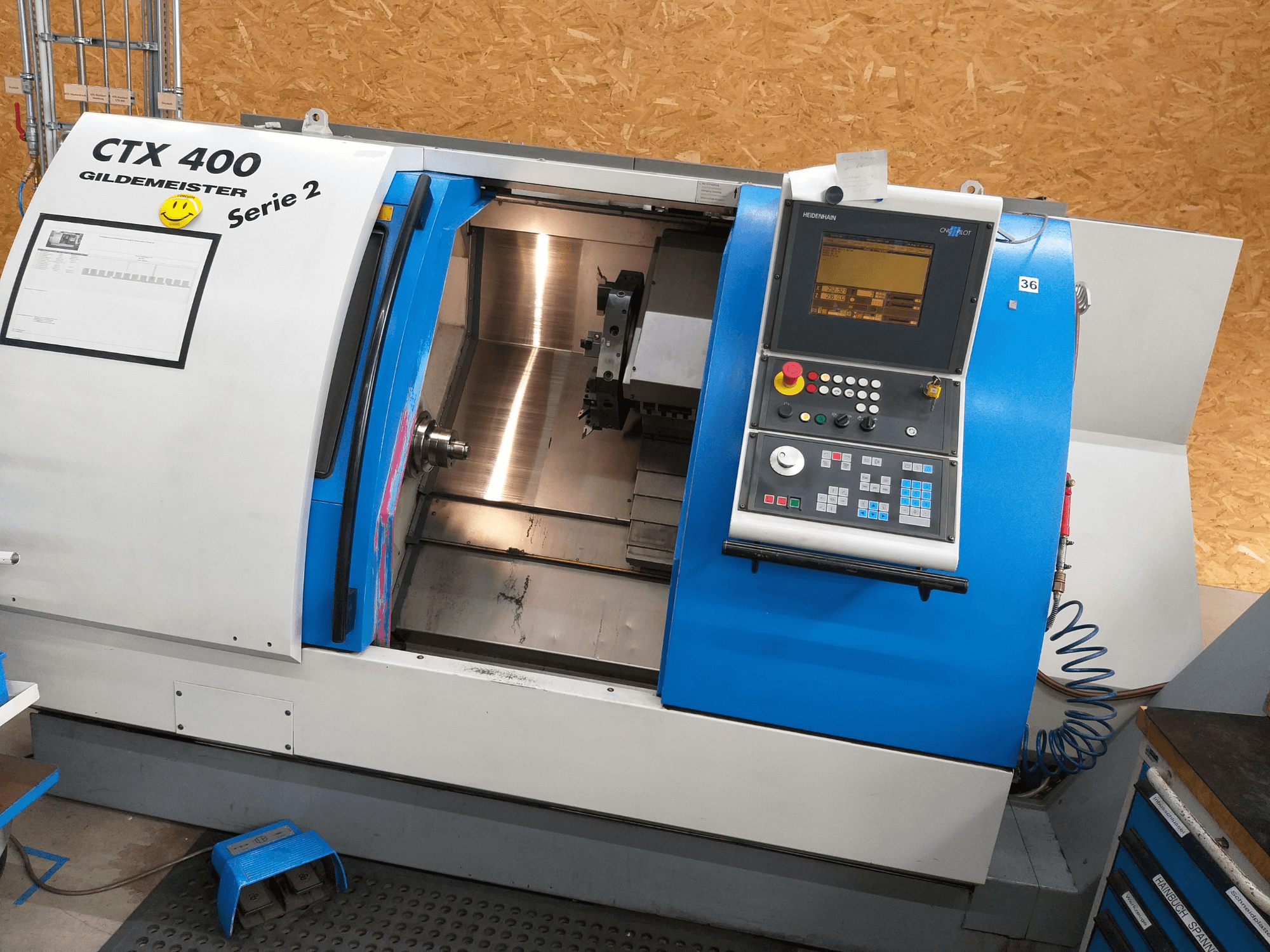

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Marka jednostki sterującej: HEIDENHAIN

• Model sterownika: CNC PILOT

• Odległość między osiami: 600 mm

• Prześwit nad łożem: 570 mm

• Średnica obrotu nad suwakiem poprzecznym: 470 mm

• Maksymalna średnica toczenia: 420 mm

• Końcówka wrzeciona: płaski kołnierz DIN 55026 rozmiar 170h5

• Średnica łożyska przedniego: 120 mm

• Otwór wrzeciona: 79 mm

• Maksymalna średnica uchwytu: 250 mm

• Maksymalny moment obrotowy: 320 Nm

• Typ rewolweru: rewolwer tarczowy

• System narzędziowy: VDI 20/20

• Stożek konika: MK4

• Średnica trzpienia konika: 80 mm

• Skok wrzeciona konika: 550 mm

• Napęd posuwu w osi X: 3,3 kW

• Napęd posuwu w osi Z: 3,3 kW

• Moc pompy smarującej: 0,1 kW

• Moc pompy chłodziwa: 1,4 kW

• Moc pompy hydraulicznej: 1,5 kW

• Przesuw szybki w osi X: 24 000 mm/min

• Przesuw szybki w osi Z: 20 000 mm/min

• Prędkość posuwu: 0,025–7000 mm/min

• Zakres skoku gwintu: 0,025–3500 mm/min

• Pojemność zbiornika chłodziwa: 100 l

• Zasilanie: 400 V

• Częstotliwość: 50 Hz

• Obciążenie przyłączone: 44 kVA

• Prąd znamionowy: 64 A

• Napięcie sterujące: 24 V

• Liczba godzin pracy: 58 132 h

• Certyfikat CE

• Zakres dostawy zgodny z ilustracją, w tym 3 wewnętrzne głowice zaciskowe

• Konfiguracja zgodna z ilustracją: rewolwer tarczowy VDI30

Opcjonalnie:

• konik

• Przenośnik wiórów
