CHANGO - AUDI TSV D5 TÜRDE-ROB-OTH-2020-00001

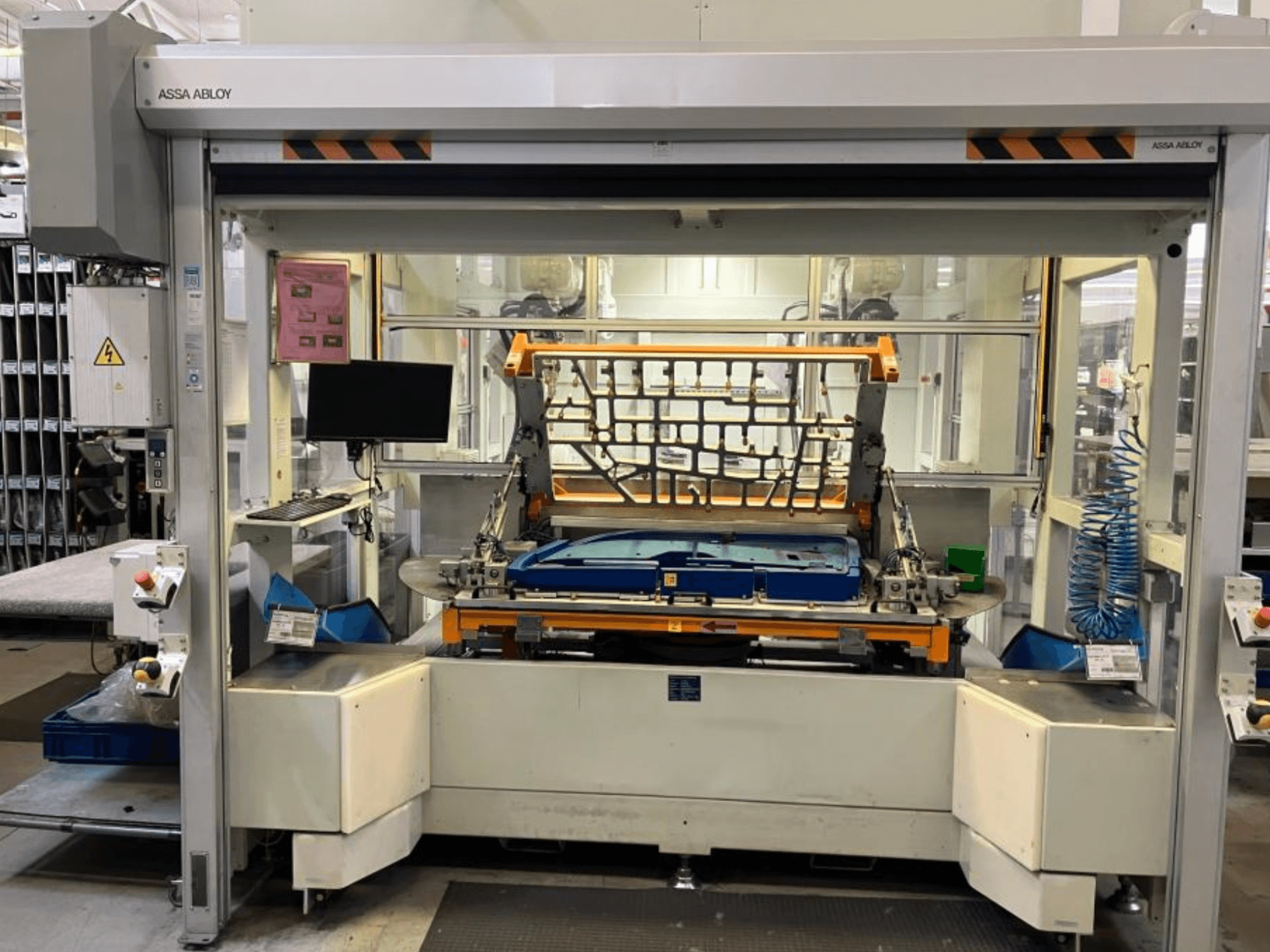

Maszyna CHANGO

• System zgrzewania ultradźwiękowego

• Marka sterownika: Siemens

• Model jednostki sterującej: sterownik PLC S7-300 / S7-1500

• Liczba robotów: 2

• Wysokość załadunku / rozładunku: 900 mm

• Czas cyklu: 262 s (bez załadunku/rozładunku)

• Żądany czas cyklu: 350 s

• Obrót stołu obrotowego: 180°

• Liczba punktów spawania: 85

• Punkty spawania powierzchniowego: 10

• Punkty mocowania kołków: 71

• Punkty mocowania żeber: 4

• Liczba sonotrod na robota: 3

• Czas wymiany sonotrody: 10 s

• Czas zgrzewania na punkt: 5 s

• Marka generatora ultradźwiękowego: Herrmann

• Moc generatora: 1 kW

• Częstotliwość ultradźwiękowa: 35 kHz

• Częstotliwość przetwornika: 35 kHz

Wraz z robotami

• Producent: ABB

• Model: IRB 2600-20/1,65

• Ilość: 2

• Udźwig: 20 kg

• Liczba osi: 6 (na robota)

• Maksymalny zasięg: 1650 mm

• Masa robota: 272 kg

• Sterownik robotów: Sterownik robotów ABB

Wyposażenie dodatkowe

• Obrotowy stół indeksujący

• 2 uchwyty (PU + wkładki mosiężne)

• Generatory ultradźwiękowe Herrmann (2 szt.)

• Przetworniki firmy Herrmann (6 szt.)

• Wewnętrzne chłodzenie sonotrody

• Szybka wymiana narzędzi

• Elementy pneumatyczne (Festo)

• Prowadnice liniowe (ABBA / HIWIN)

• Komponenty elektryczne Omron / Schneider

• Szafa sterownicza

• Panel dotykowy Siemens TP1200

• Układ wydechowy

• Elektryczna roleta

• Bariera świetlna bezpieczeństwa (SICK / Leuze)

• Wyłącznik bezpieczeństwa firmy Pilz

• Siłowniki pneumatyczne

• Czujniki przemieszczenia

• Manometr

• Drzwi serwisowe

• Rama maszyny

• Regulowane podkładki pod nóżki
