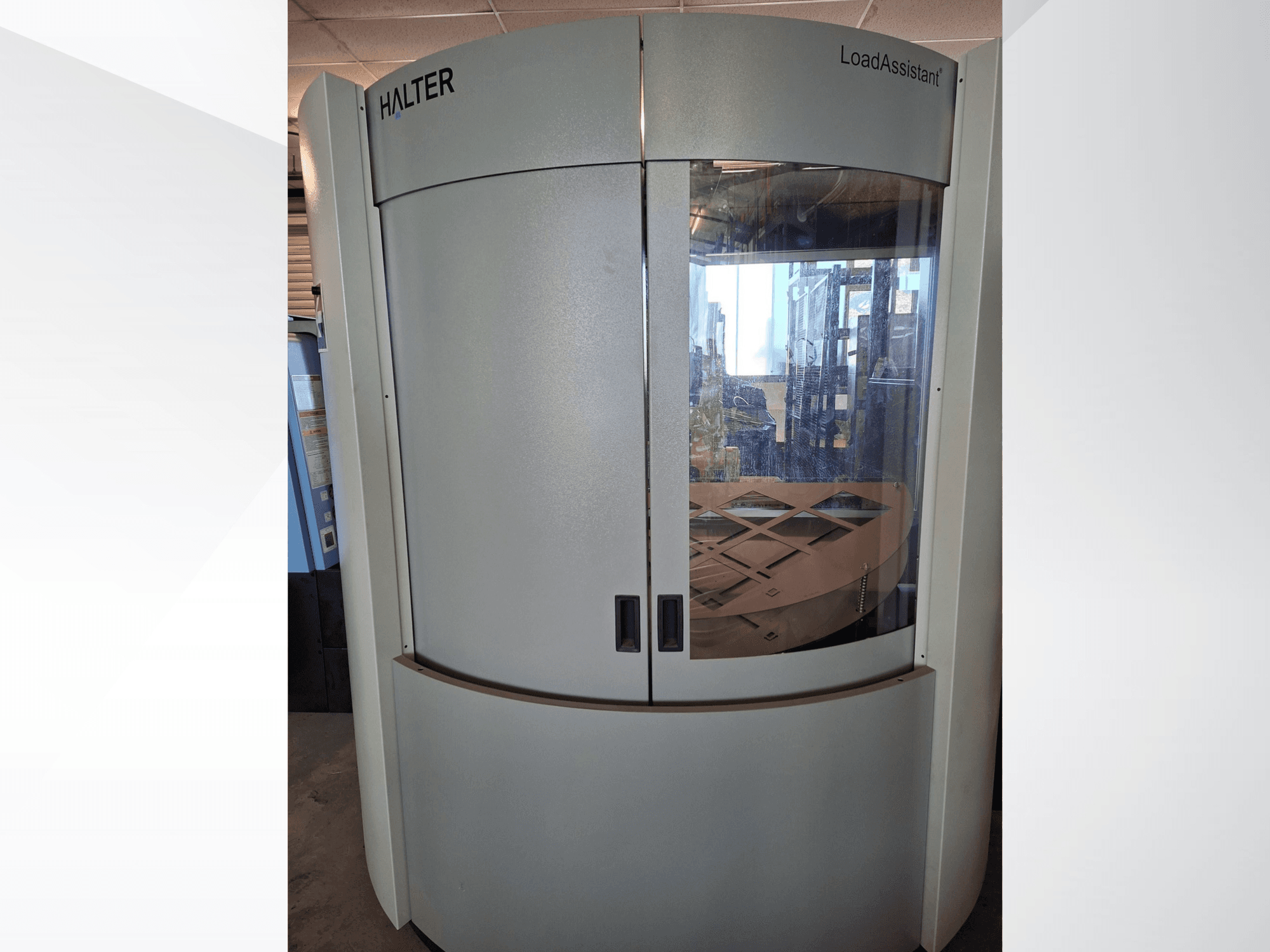

HALTER LoadAssistant Universal Big 70 (2022)

• Marka jednostki sterującej: HALTER

• Model jednostki sterującej: SmartControl

• Ekran dotykowy: 21 cali

• Programowanie: Programowanie z obsługą graficzną (12 kroków)

• Liczba maszyn CNC: do 4

• Interfejs robota: Standardowy interfejs dla maszyn CNC

• Zasilanie: 400 V

• Maksymalny prąd: 16 A / 32 A

• Wymagane ciśnienie powietrza: 6,5 bar

• Obrotowy stół załadowczy: Tak

• Maksymalna nośność stołu załadowczego: 3000 kg

Wymiary obrabianego elementu:

• Średnica obrabianego elementu: 10–300 mm

• Minimalne wymiary obrabianego elementu (dł. × szer.): 10 × 10 mm

• Maksymalny rozmiar obrabianego elementu (dł. × szer.): 300 × 300 mm

• Udźwig robota: 35 kg / 70 kg

• Maksymalna łączna waga na stole załadowczym: 3000 kg

• Maksymalna liczba elementów (10–35 mm): 206

• Maksymalna liczba elementów (23–55 mm): 112

• Maksymalna liczba elementów (23–85 mm): 62

• Maksymalna liczba elementów (23–115 mm): 46

• Maksymalna liczba elementów (23–175 mm): 28

• Maksymalna liczba elementów (23–195 mm): 24

• Maksymalna liczba elementów (23–300 mm): 18

Nośność wału:

• Średnica przedmiotu obrabianego: 10–40 mm / 10–80 mm

• Minimalny rozmiar obrabianego elementu (dł. × szer.): 10 × 10 mm

• Maksymalny rozmiar przedmiotu obrabianego (dł. × szer.): 40 × 40 mm / 80 × 80 mm

• Długość przedmiotu obrabianego: 300–600 mm

Zainstalowane opcje:

• Uniwersalny chwytak tokarski Big 70

• Stacja obrotowa

• Lampka sygnalizacyjna stanu

• Płyta siatkowa 23–175 mm Big

• Skrzynka interfejsu maszyny

• Zestaw kabli do podłączenia maszyny

• Kompletna certyfikacja CE maszyny

Z ramieniem robota FANUC:

• Producent: FANUC

• Model: M-710iC/70

• Typ robota: robot przemysłowy

• Liczba osi: 6

• Maksymalna nośność: 70 kg
