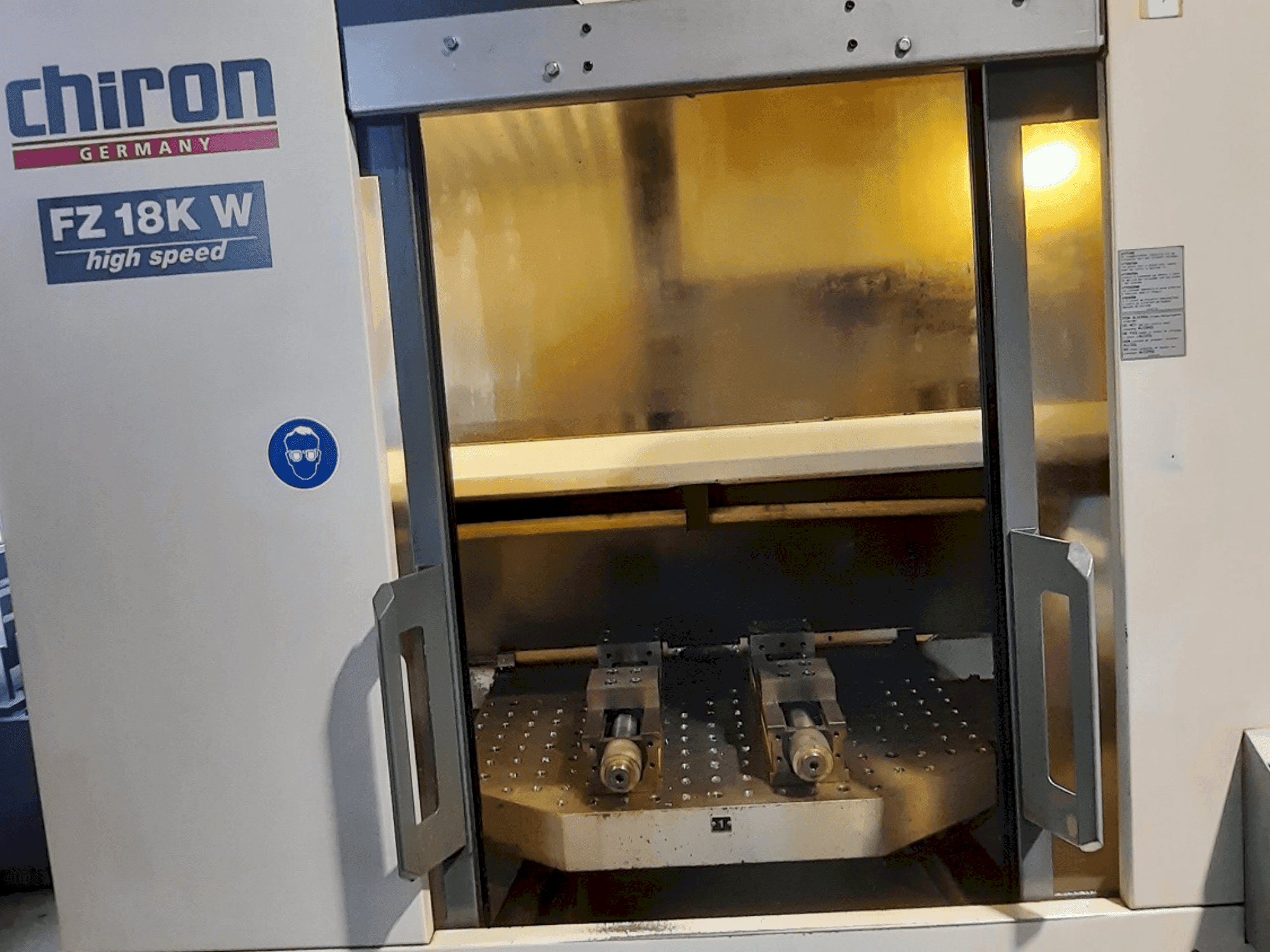

CHIRON - FZ 18 KWDE-MIL-CHI-2001-00001

Korzyści dla maszyny

Korzyści techniczne dla maszyn

• Napęd wrzeciona głównego z silnikiem prądu przemiennego
• Moc: 10 kw przy 100% cyklu pracy, 18 kw przy 25% cyklu pracy
• Napęd posuwu dla osi x, y i z z cyfrowymi napędami bezpośrednimi i pośrednim systemem pomiaru położenia bezwzględnego
• Przyspieszenie: 0. 5 g w osiach x i y, 0. 7 g w osi z
• Obciążenie transportowe na stronę: 0 - maks. 400 kg
• Urządzenie do wymiany detali z rozdzielaczem środkowym ze stali nierdzewnej
• Czas wymiany przedmiotu obrabianego: ok. 3,7 s (zależny od wagi, samoregulujący)

Informacje dodatkowe

Narzędzia Automatyczny zmieniacz narzędzi z 40 pozycjami Chwyt narzędzia: stożkowy 40 DIN 69871+72 Średnica narzędzia z wolnymi sąsiednimi pozycjami: 160 mm Czas wymiany narzędzia: ok. 1,0 s (w zależności od sterowania) Czas wymiany wióra: ok. 2,9 s (w zależności od sterowania) Jednostka sterująca Sterowanie SIEMENS CNC 840D Zawiera kolorowy ekran TFT 10,4" i pełną klawiaturę OP032S Pamięć RAM NC 256 KB (swobodnie dostępne maks. 200 programów) Funkcje: Cykle wiercenia G81-G89, Wzorce wiercenia i frezowania, Funkcje M i T, Interpolacja kołowa, Restart programu, Technologia podprogramów, Programowanie współbieżne, Programowanie pociągów konturowych, Obsługa cykli, Współrzędne biegunowe, Kompensacja geometrii i zużycia narzędzia, Kompensacja promienia narzędzia, Interpolacja 3D, Odbicie lustrzane, Współczynnik skali, Fazowanie i wstawianie promieni, Interfejs RS 232C, Zorientowany ogranicznik wrzeciona, Wykonywanie dużych programów CNC, Programowe wyłączniki krańcowe, Diagnostyka NC, Systemy pomiaru położenia bezwzględnego, Wyświetlanie mocy na ekranie, Podgląd posuwu obrotowego.
