Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

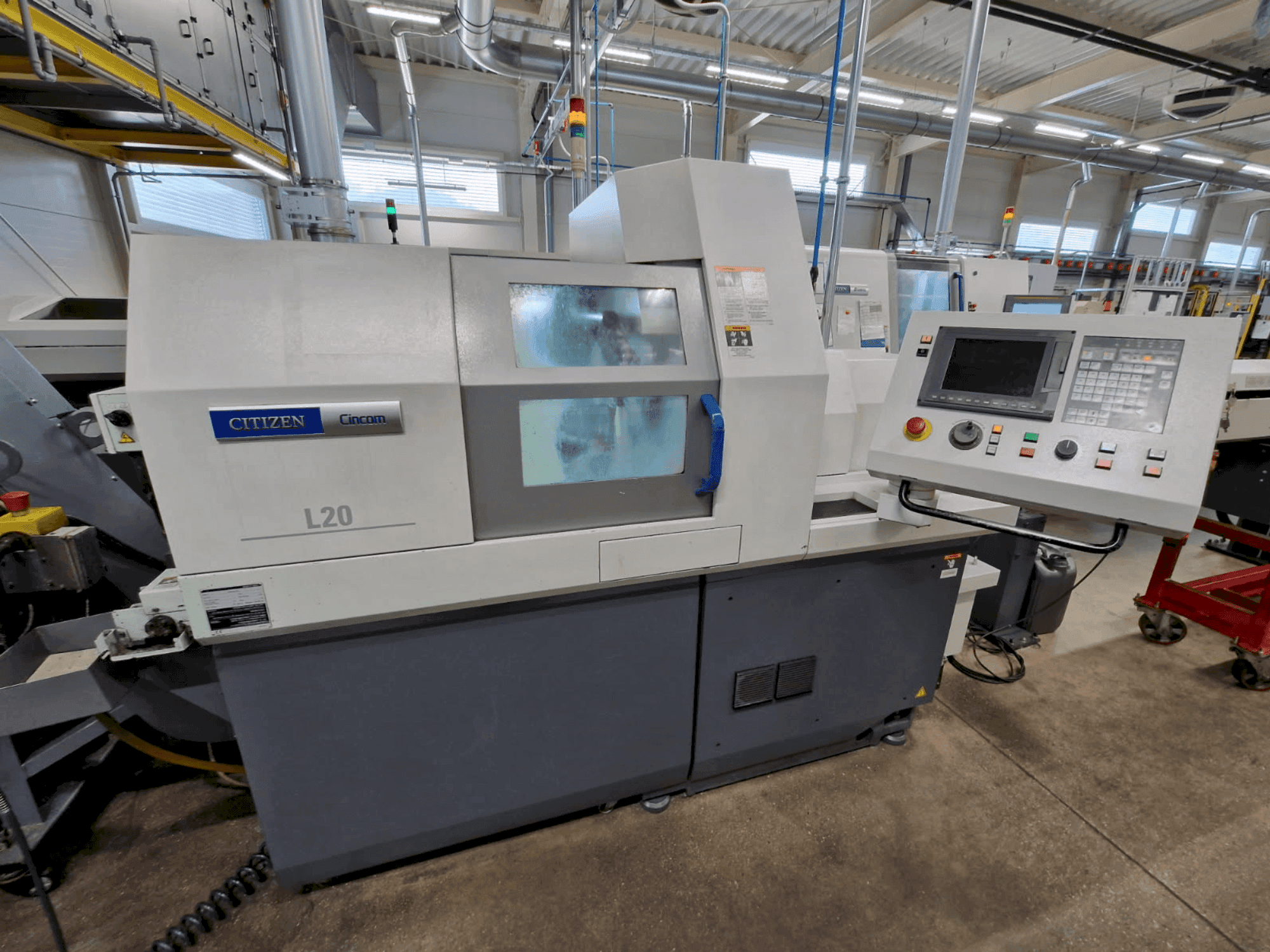

CITIZEN Cincom L20E-2M8 z podajnikiem prętów FMB i przenośnikiem wiórów LNS

Maszyna nadaje się do wydajnego toczenia o średnicy do 20 mm.

Maszyna została zaprojektowana tak, aby pomieścić do 37 narzędzi do obróbki złożonych produktów.

Zestaw podzespołów narzędziowych:

Uchwyt pionowy z 5 narzędziami

4-7 narzędzi obrotowych do poprzecznej obróbki promieniowej

Narzędzia wiercące 3-9 do obróbki czołowej

0-4 narzędzia obrotowe dla przeciwwrzeciona

4-10 narzędzia do wiercenia dla przeciwwrzeciona

Podstawowa konfiguracja

Łoże podstawowe: odlew blokowy z mocnymi prowadnicami liniowymi (stabilność termiczna i wibracyjna)

Wrzeciono główne: 10 000 obr/min, oś C, Ø przejścia 26 mm (maks. pręt Ø20 mm)

W1: uchwyt pionowy z 5 narzędziami (12 × 12 × 130 mm)

3× promieniowe narzędzia obrotowe GSC1310 ER16 (1 kW, 7500 obr./min)

Jednostka obrotowa GSE3210 z regulacją 0°/90° dla jednostki frezującej (3× GSC1310 ER16)

Blok wiertarski U124B (2+1) do głębokich otworów

Przeciwwrzeciono: 8000 obr/min, opcjonalna oś C, moc 0,75/1,5 kW

U153B napędzana jednostka narzędziowa dla przeciwwrzeciona (0,75 kW) + 4× adaptery SAU819 Ø19,05

Sterownik: Mitsubishi Meldas 700 (system operacyjny Windows, ulepszony procesor, wyświetlacz LCD 8,4")

Jednoczesna obróbka na wrzecionie głównym i pomocniczym

Nowa konstrukcja przesuwnej pokrywy drzwi, oszczędność miejsca

Dane techniczne

Wrzeciono główne

Maks. długość toczenia: 200 mm

Ø przelotowa: 26 mm

Maks. Ø pręta: 20 mm

Prędkość obrotowa: 200-10 000 obr.

Moc: 2,2 / 3,7 kW

Pozycjonowanie: Oś C (0,001°)

Przeciwwrzeciono

Maks. Ø pręta: 20 mm

Prędkość: 200-8 000 obr.

Moc: 0,75 / 1,5 kW

Pozycjonowanie: Oś C

Maks. długość przedmiotu obrabianego w tulei zaciskowej: 80 mm

Napędzane narzędzia

Prędkość: 200-7 500 obr.

Moc: 1 kW

5 narzędzi (uchwyt pionowy) + 4-7 promieniowych + 3 w kierunku Z

Narzędzia

5 narzędzi (12 × 12 × 130 mm)

3-pozycyjny blok wiertarski na przeciwwrzecionie (3× Ø25,4 mm)

Tylne uchwyty obróbkowe: 3-6 (Ø19,06 mm)

Prowadnice

Tuleje zaciskowe: E145

Tuleja prowadząca: Neukomm 22.001

Maszyna ER16 / ER11

Wyposażenie dodatkowe

• Jednostka zaciskowa Ø25 mm

• Pompa 15 bar do płukania przeciwwrzeciona

• Adaptery SAU819 do Ø8 mm

• Transformator 3×400V/3×200V, 10 kW

• Przenośnik wiórów LNS MH-HB

• Podajnik prętów FMB Minimag 20/3200
