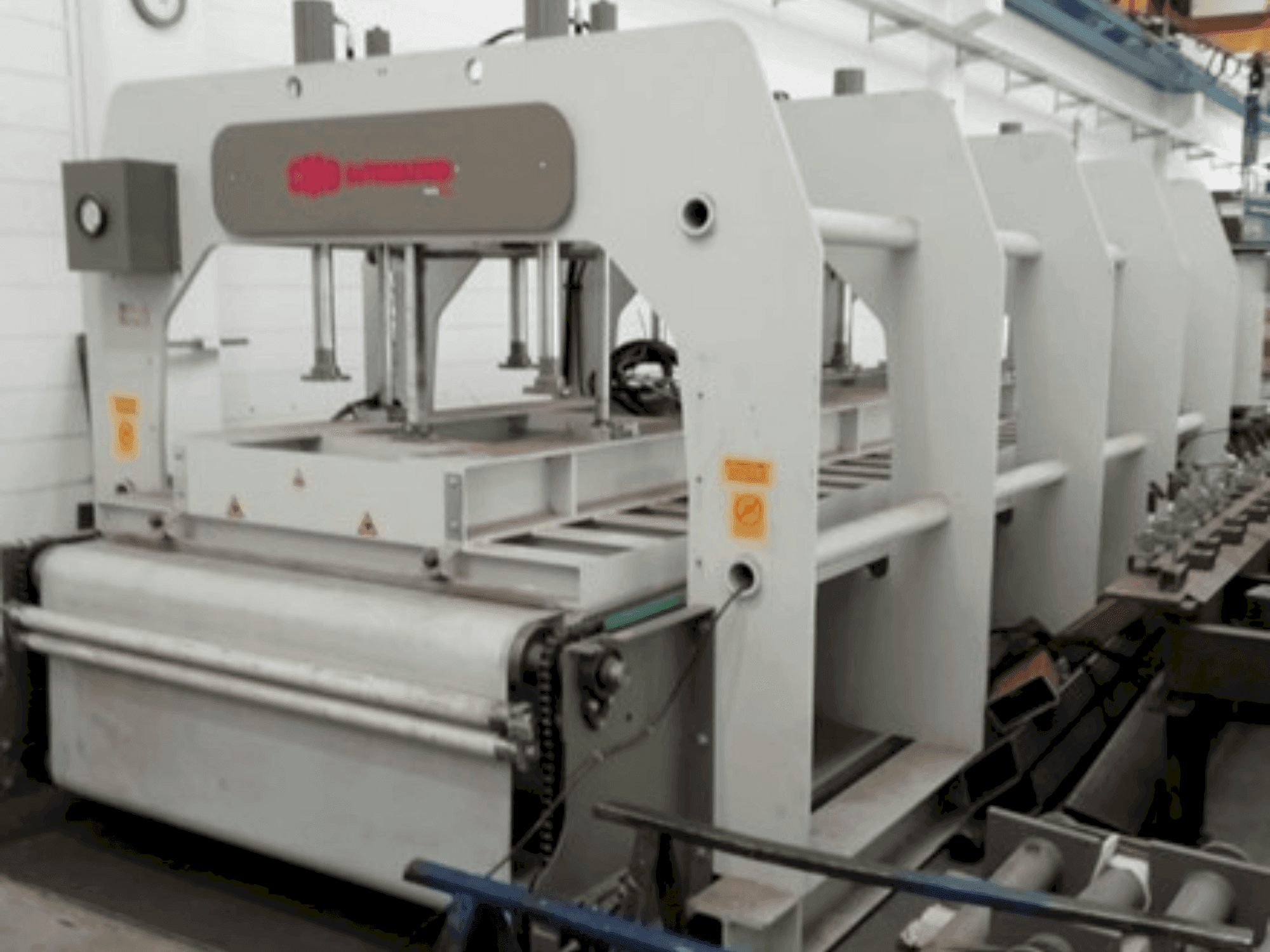

CMB - PFR-CCL IT-PRE-CMB-2017-00001

Dodatkowe wyposażenie

• Jednostka hydrauliczna z pompą, zbiornikiem oleju i zaworami do obsługi cylindrów ciśnieniowych i pomocniczych
• Hydrauliczna jednostka sterująca umieszczona w górnej części prasy dla ułatwienia konserwacji
• Panel sterowania z przyciskami, przełącznikami wyboru i wskaźnikiem kontroli ciśnienia

Korzyści dla maszyny

Korzyści techniczne dla maszyn

• Wymiary zmotoryzowanego stołu załadowczego: 3500 x 1600 mm
• Urządzenia do regulacji wysokości roboczej w celu zapewnienia płaskości na wszelkich nierównościach podłogi
• Konstrukcja wykonana ze spawanych profili stalowych
• Stalowe rolki i przełącznik nożny
• Ciśnienie właściwe (na 100% powierzchni): 1. 82 kg/cm2
• Ciśnienie właściwe (na 80% powierzchni): 2. 27 kg/cm2
• Cylindry ciśnieniowe: 12 x Ø 80 mm
• Siłowniki pomocnicze: 6 x Ø 50/30 mm
• Zasilanie: 400 v eu/50 hz/3 ph. + g

Informacje dodatkowe

Uwaga dotycząca wymiarów stołu: Stół załadowczy (3500 x 1600 mm) i stół wyładowczy (2000 x 1600 mm) są krótsze niż stół prasy (5500 x 1600 mm) ze względu na montaż w linii. Stół Rozmiar panelu: 5500 x 1600 mm Strona załadunku: 1700 mm Skok: Od góry do dołu Otwór: 450 mm Prasa na zimno Panele wykonane z blachy stalowej zamontowane na stalowej konstrukcji belkowej Maksymalna siła nacisku: 160 ton Ruch Automatyczny załadunek i rozładunek paneli na dolnym panelu, po stronie 3500 mm. Transport za pomocą zmotoryzowanego pasa MYLAR aktywowanego przez 2 rolki umieszczone na wejściu i wyjściu prasy. Rolki są napędzane silnikiem za pomocą systemu łańcuchowego na specjalnych prowadnicach Taśma Mylar obraca się wokół dolnej płyty, opierając się na specjalnych wspornikach bocznych. Końce pasa są przymocowane do prętów z urządzeniami do napinania
