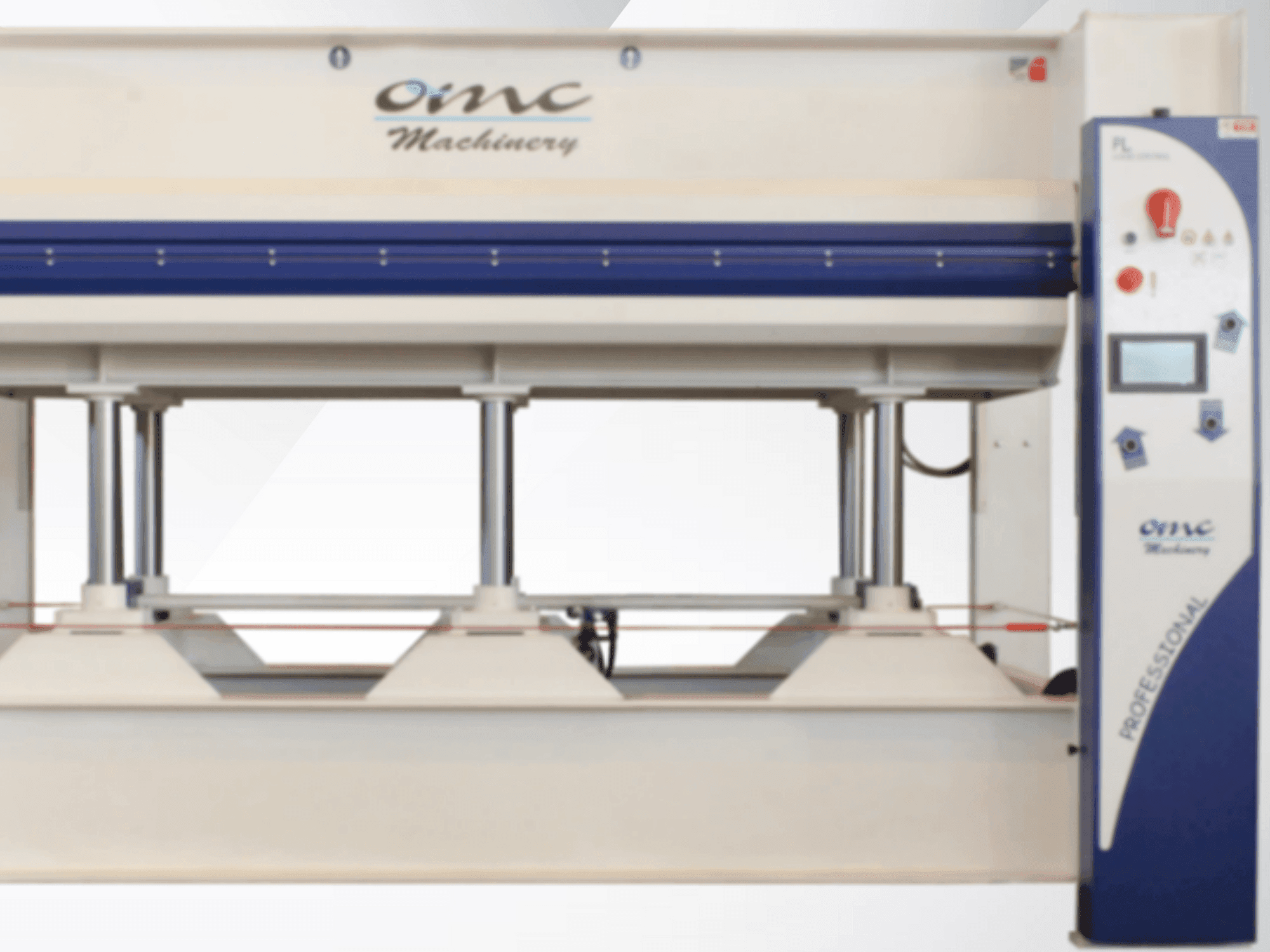

OMC - PL 90sIT-PRE-OMC-2025-00001

Prasa z podgrzewaną płytą Marka: OMC Typ: PL 90s Nowa maszyna Dane techniczne Wymiary płyty: 3000 x 1300 mm Skok: 400 mm Rodzaj skoku: Skok w górę (od dołu do góry) Typ płyt: elektroniczne płyty Elkom Siła nacisku: 90 ton na 80% powierzchni Cylinder prasujący: 6 x Ø 70 mm Nacisk: 2,05 kg/cm² na 100% powierzchni, 2,56 kg/cm² na 80% powierzchni Strona załadunku i rozładunku: 3000 mm System ogrzewania: elektroniczny 25,4 kW, maksymalna temperatura 120°C Automatyczne otwieranie z zegarem Panel sterowania: standardowy Podłączenie: 400 V, 50 Hz, 3 fazy Urządzenia zabezpieczające: Lina zabezpieczająca biegnąca wokół całej prasy Przycisk awaryjny Obsługa dwuręczna Norma CE Konstrukcja prasy Konstrukcja prasy wykonana jest ze stali kompozytowej i spawanej. Konstrukcja zarówno płyty stałej, jak i ruchomej wykonana jest ze stali kompozytowej i spawanej. Prasa wyposażona jest w system prowadnic zębatkowych, zapewniający idealny ruch równoległy podczas zamykania/otwierania płyt. Płyta grzewcza Elkom Płyty elektryczne Elkom z rezystorami elektrycznymi Płyty składają się z płyty wiórowej, na której zamontowana jest blacha aluminiowa z rezystorami elektrycznymi. Maksymalna temperatura robocza 120°C. Maksymalny nacisk = 7 kg/cm² Układ hydrauliczny - Układ hydrauliczny składa się z dwustopniowego zespołu z pompą zanurzeniową, która zmniejsza hałas i smaruje części obrotowe. - Pompa do szybkiego zamykania/otwierania (duże natężenie przepływu – niskie ciśnienie 35 l/min), pompa prasowa (małe natężenie przepływu – wysokie ciśnienie 1,6 l/min). - Silnik elektryczny o mocy 2 HP - Agregat hydrauliczny jest wyposażony w następujące zawory sterujące/zabezpieczające zamontowane na zbiorniku: - Zawór maksymalnego ciśnienia: zapobiega nadmiernemu wzrostowi ciśnienia w układzie hydraulicznym w przypadku awarii sterowania elektrycznego lub elektronicznego - Zawór utrzymujący ciśnienie (zawór zwrotny) - Zawór niskiego ciśnienia spustowego (zawór wstępnego spustu). Zapobiega niebezpiecznym wstrząsom w układzie. - Zawór magnetyczny spustu oleju Panel sterowania i układ elektryczny Parametry prasowania można ustawić na panelu sterowania, który jest wyposażony w następujące przełączniki/mierniki: - 2 regulatory temperatury do ustawiania temperatury płyt - Manometr do regulacji ciśnienia z automatycznym systemem wyrównywania ciśnienia - Główny wyłącznik zasilania - Dwa ręczne przyciski bezpieczeństwa do zamykania prasy - Zegar do automatycznego otwierania - Przełącznik do wyboru ręcznego lub automatycznego otwierania płyt po zakończeniu cyklu roboczego. - Wyłącznik/włącznik oporu górnej i dolnej płyty Systemy bezpieczeństwa - Dwuręczne sterowanie z opóźnieniem czasowym do zamykania prasy - Lina bezpieczeństwa po czterech stronach prasy - Blokada płyt do celów konserwacyjnych - Osłony ochronne dla zespołów zębnika i zębatki - Naklejki bezpieczeństwa i oznaczenia ostrzegawcze - Instrukcja obsługi i konserwacji - Prasa jest zgodna z normami CE Opcjonalnie: Ekran dotykowy – programowalny sterownik logiczny 7-calowy kolorowy ekran dotykowy opracowany specjalnie do ustawiania następujących parametrów - temperatur - czasu prasowania - codziennego ustawiania systemu grzewczego - automatycznego wyłączania systemu grzewczego po osiągnięciu ustawionej temperatury oraz automatycznego przywracania temperatury - nowy system automatycznego ustawiania ciśnienia - Możliwość zapisywania danych historycznych/parametrów - System diagnostyczny Czujnik do kontroli równoległości ruchu płyt Powierzchnia anodowana na obu płytach Elektryczne odłączenie 2 cylindrów + czujniki do kontroli równoległości Folia Mylar na panelach
