- Używane ramię robota DAIHEN VARSTROJ FD-B4L 1GM/2DM | Na sprzedaż

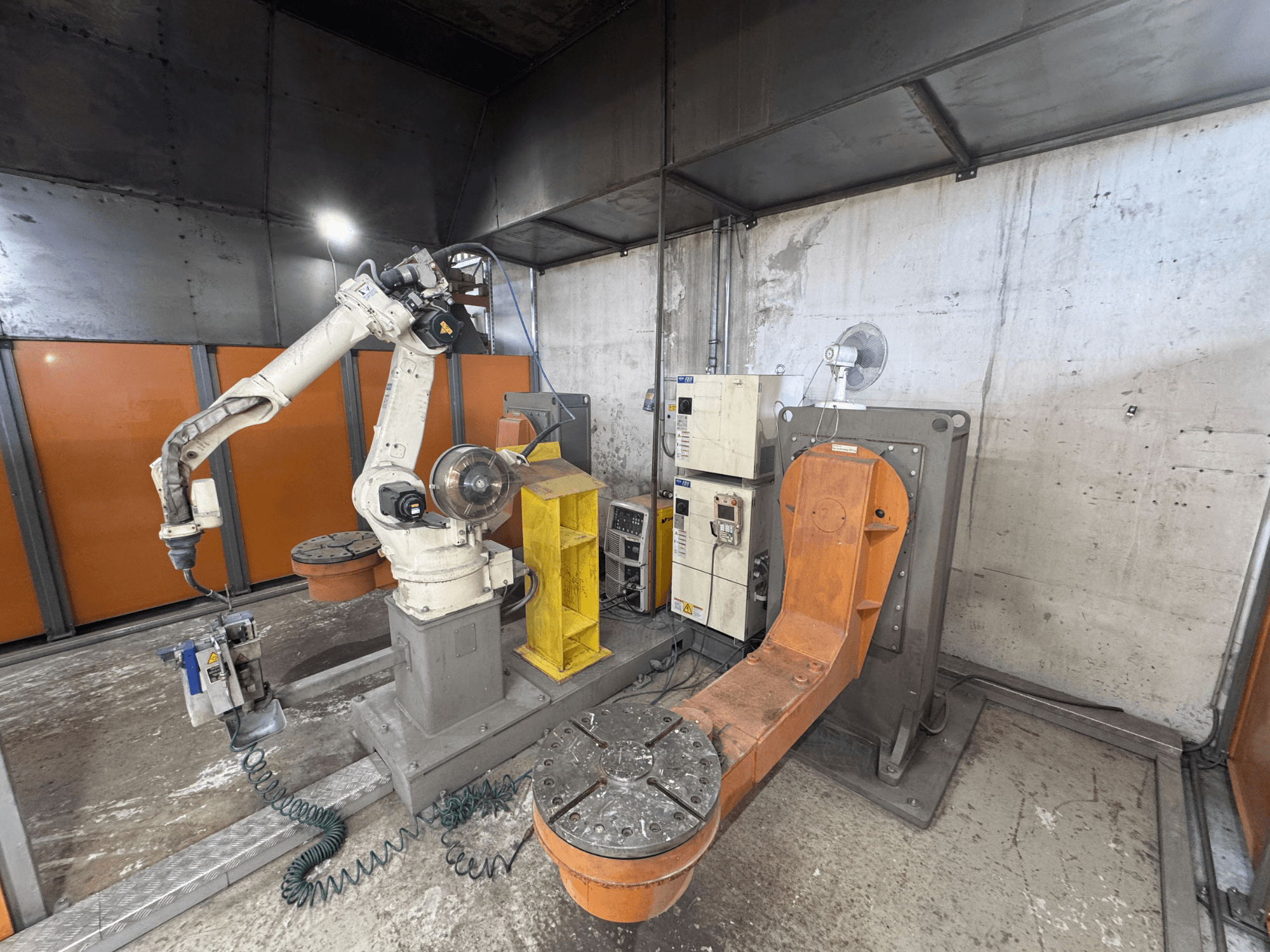

Ten 6-osiowy DAIHEN VARSTROJ FD-B4L 1GM/2DM został wyprodukowany w 2017 roku. Charakteryzuje się maksymalnym zasięgiem wynoszącym 2 008 mm i maksymalną masą manipulacyjną wynoszącą 4 kg. Zrobotyzowana cela spawalnicza jest wyposażona w pionowego przegubowego robota przemysłowego OTC Daihen FD-B4L, zaprojektowanego do zautomatyzowanego spawania zrobotyzowanego. Jeśli szukasz wysokiej jakości możliwości zautomatyzowanego spawania, rozważ zrobotyzowaną celę spawalniczą DAIHEN VARSTROJ FD-B4L 1GM/2DM. Skontaktuj się z nami, aby uzyskać więcej informacji.
Informacje o maszynie
- marka: DAIHEN
- rok: 2017
- MODEL: VARSTROJ FD-B4L 1GM/2DM
- zastosowanie: Robotyka
- Lokalizacja: Węgry
- rodzaj maszyny: Ramię robota
- Marka sterowania:
Dane techniczne - DAIHEN VARSTROJ FD-B4L 1GM/2DM
Wymiary
- Waga maszyny: 280 kg
Ruch osi
- Liczba osi: 6
Dane techniczne
- Maks. masa obsługiwana: 4 kg
- Maks. zasięg roboczy: 2008 mm
Informacje dodatkowe
Kluczowe parametry robota: 4 kg udźwigu (nadgarstek), zasięg 2 008 mm, powtarzalność ±0,08 mm
Układ napędowy: Serwomotory AC
Maksymalny udźwig ramienia: 20 kg
Zakresy osi: J1 ±170°; J2 -155°/+100°; J3 -170°/+190°; J4 ±155°; J5 -45°/+225°; J6 ±205°
Prędkości osi: J1 195°/s; J2 200°/s; J3 200°/s; J4 420°/s; J5 420°/s; J6 600°/s
Dopuszczalne momenty nadgarstka: J4 10,1 Nm; J5 10,1 Nm; J6 2,94 Nm
Dopuszczalna bezwładność: J4 0,38 kg/m²; J5 0,38 kg/m²; J6 0,03 kg/m²
Pozycje montażowe: Podłoga, ściana, sufit
Warunki pracy: 0-45 °C; 20-80% wilgotności
Kontroler robota: FD-11 (możliwość sterowania do 54 niezależnych osi)
Kaseta sterownicza: Panel sterowania WiTP
Zasilanie obiektu: 3 x 400 V / 50-60 Hz
Stan: Ok. maks. 1000 godzin pracy; sprawdzony przez technika ok. 6 miesięcy temu
Dołączona dokumentacja: Instrukcje instalacji; Instrukcje obsługi i konserwacji; Certyfikat CE; Deklaracja zgodności
Dodatkowe wyposażenie
Źródło prądu spawania: Welbee Inverter P500L (W)
Prąd spawania DC: 30-500 A
Prąd spawania impulsowego: 30-400 A
Cykl pracy: 60% przy 500 A; 100% przy 410 A; 80% przy impulsie 400 A
Średnica elektrody: 0,8-1,2 mm
Uchwyt spawalniczy: RTW5000H, chłodzony wodą
Zewnętrzne osie/pozycjonery: 2x P500 L-VN ROBO pozycjoner/rotator; funkcja Multi-Synchromotion
System bezpieczeństwa: Optyczny i fizyczny system barier bezpieczeństwa
Jednostka chłodząca
Interfejs robota
Interfejs CAN
Ładowanie palet
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
