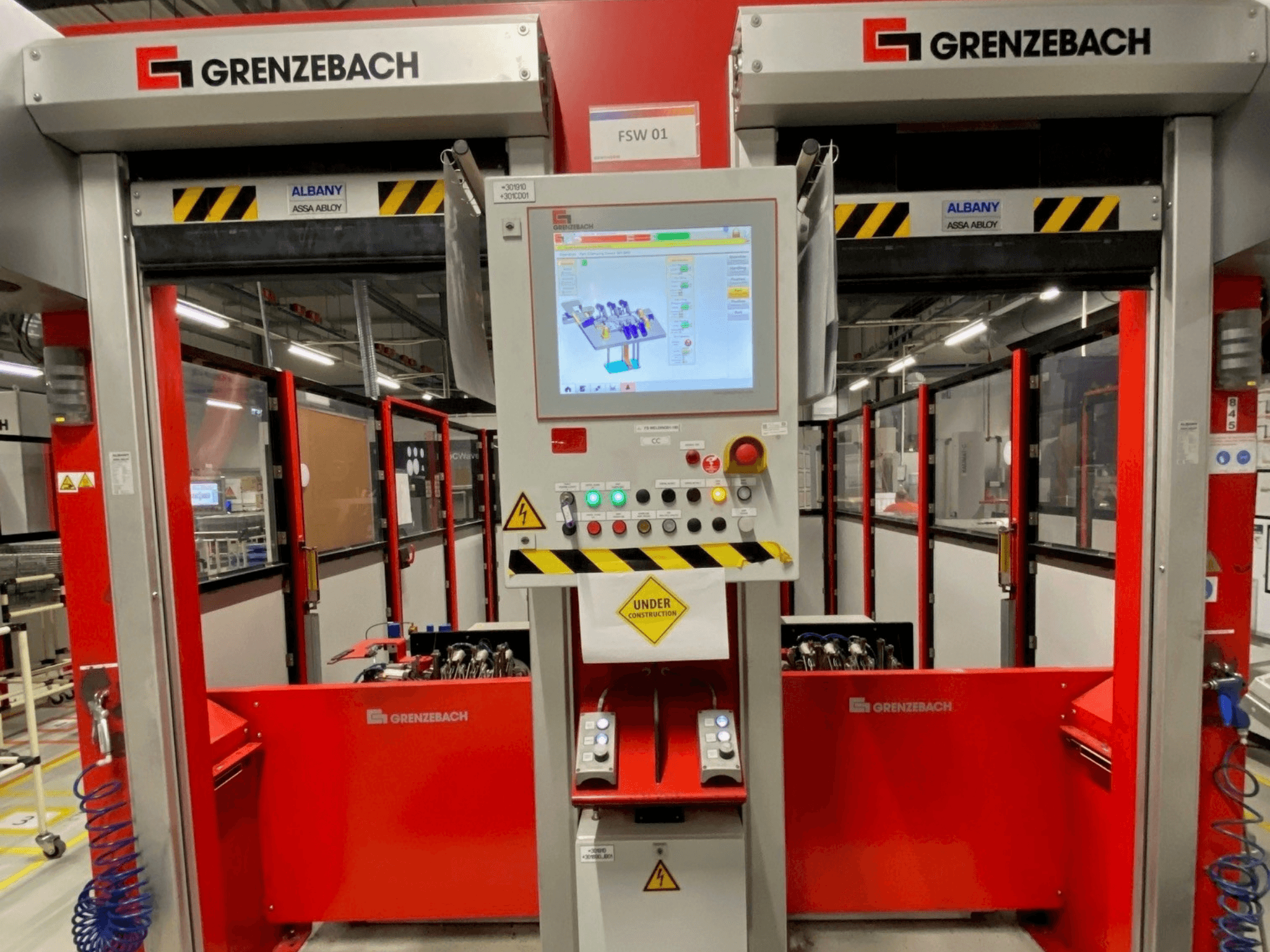

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Powtarzalność pozycji: ±0,08 mm

• Objętość przestrzeni roboczej: 68 m³

• Pozycja montażu: na podłodze

• Stopień ochrony: IP65

• Siła procesowa w płaszczyźnie pionowej: 8 000 N

• Siła procesowa w płaszczyźnie poziomej: 8 000 N

• Sterownik: KUKA KR C4

Wrzeciono FSW

• Producent: MAG IAS

• Typ: FSW2.2 / HSK63

• Uchwyt narzędziowy: HSK 63 A

• Maks. prędkość wrzeciona: 10 000 obr./min

• Znamionowa prędkość wrzeciona: ok. 3 900 obr./min

• Moment znamionowy S1: 42 Nm

• Maks. moment obrotowy S6 40%: 52 Nm

• Moc znamionowa wrzeciona S1: ok. 17 kW

• Typ silnika: asynchroniczny

• Znamionowy prąd silnika: 33 A

• Chłodzenie: woda/glikol (maks. 5 bar)

• Masa wrzeciona: 90 kg

• Maks. średnica wrzeciona: 300 mm

• Przybliżona długość wrzeciona: 285 mm

• Typ łożyska: hybrydowe

• Średnica łożyska: 80 mm

Mocowanie narzędzia

• System: MAPAL KS 63-08

• Siła wciągania: 18 kN

• Mocowanie narzędzia: ręczne

• Czujniki siły wrzeciona: 3 × 120°

Mocowanie obrabianego elementu / hydraulika

• Producent: Römheld

• Agregat hydrauliczny: 8457-104

• Maks. ciśnienie robocze: 200 bar

• Ustawienie ciśnienia roboczego: 150 bar

• Przepływ: 2,0 l/min

• Pojemność zbiornika: 27 l

• Czynnik hydrauliczny: HLP 32

• Moc silnika: 0,75 kW

• Zasilanie: 400 V / 50 Hz

Elektryka / media

• Napięcie robocze: 400 V

• Częstotliwość: 50 Hz

• Napięcie sterujące: 24 V DC

• Pobór mocy: ok. 28 kW

• Minimalne ciśnienie sprężonego powietrza: 6 bar

• Zużycie sprężonego powietrza: ok. 4 m³/h

Wyposażenie dodatkowe

• Obudowa komory robota: 301.910 + MCC01

• Drzwi ochronne: Assa Abloy Albany RP 300 (EN 13241-1)

• Zabezpieczenie obszaru roboczego: kurtyny świetlne

• Hydrauliczny system mocujący (Römheld HPU 8457-104)

• Urządzenie chłodzące wrzeciono (woda/glikol)

• Szafa sterownicza KUKA KR C4

• Ręczny panel operatorski
