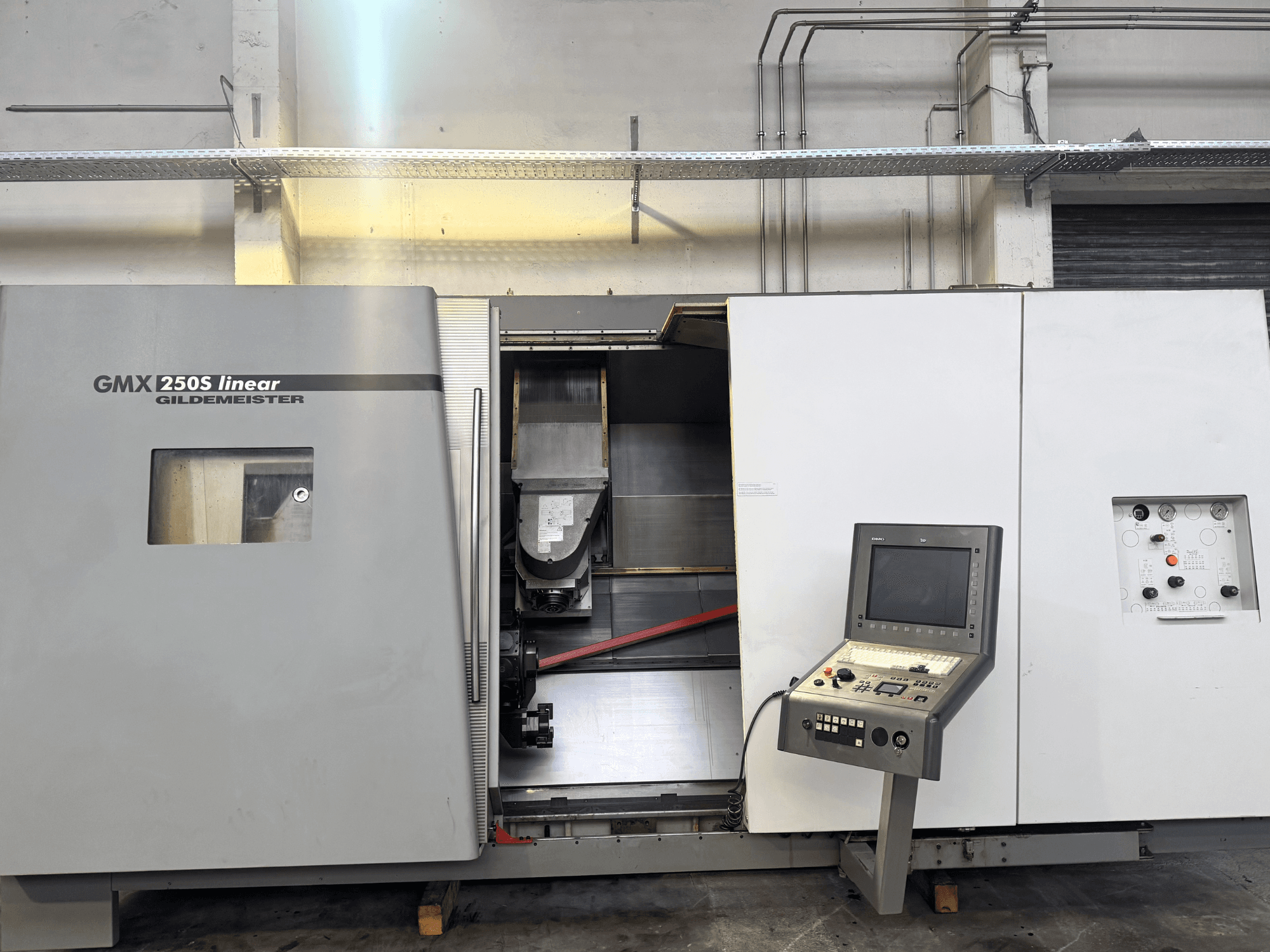

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Rodzaj prowadnic: prowadnice rolkowe

- Wrzeciono główne:

- Moc napędu (100% czasu pracy): 21 kW

- Moc napędu (40% czasu pracy): 28 kW

- Zakres prędkości obrotowej wrzeciona (100% czasu pracy): 5000 obr./min

- Zakres prędkości wrzeciona (40% czasu pracy): 5000 obr./min

- Prędkość podstawowa: 850 obr./min

- Maksymalny moment obrotowy (40/100% ED): 240 / 320 Nm

- Typ napędu: AC/1, zintegrowany silnik wrzeciona 76

- Prędkość osi C: 5000 obr./min

- Moment obrotowy osi C: 320 Nm

- Rozdzielczość osi C: 0,001 stopnia

- Średnica uchwytu: 200–315 mm

- Maksymalna średnica pręta: 65 mm

- Kołnierz wrzeciona: kołnierz płaski 170 h5

- Średnica otworu wrzeciona: 80 mm

- Średnica otworu cylindra zaciskowego: 67 mm

- Średnica łożyska przedniego: 120 mm

- Wrzeciono narzędziowe / wrzeciono frezarskie:

- Uchwyt narzędziowy: HSK63-A

- Maksymalna prędkość obrotowa wrzeciona: 12 000 obr./min

- Moc napędu (100% / 40% czasu pracy): 13,2 / 22 kW

- Moment obrotowy (100% / 40% czasu pracy): 60 / 100 Nm

- Wrzeciono 2 (wrzeciono przeciwbieżne – opcja):

- Moc napędu (100% / 40% czasu pracy): 21 / 28 kW

- Prędkość maksymalna: 5000 obr./min

- Średnica uchwytu: 315 mm

- Maksymalna średnica pręta: 65 mm

- Zakres roboczy / średnica toczenia:

- Maksymalna średnica obrotu: 640 mm

- Maksymalna średnica toczenia: 520 mm

- Maksymalna średnica toczenia nad wrzecionem pomocniczym: 400 mm

- Maksymalna średnica toczenia nad wrzecionem przeciwnym i rewolwerem: 250 mm

- Maksymalna średnica toczenia nad konikiem: 400 mm

- Odległość między wrzecionami: 1500 mm

- Długość toczenia (krótka / długa): 1175 mm

- Maksymalna masa elementów uchwytu przedniego (masa kołnierza): 150 (100) kg

- Odlegność środka ciężkości przedmiotu obrabianego od kołnierza wrzeciona maks.: 200 mm

- Maksymalna masa przedmiotu obrabianego (części wału) przy użyciu konika: 800 kg

- Skok suwaka:

- Suwak 1 (górny): X1 = 550 mm, Y1 = 180 mm, Z1 (krótki/długi) = 1185 mm, B1 = 240 stopni

- Suwak 2 (opcja): X2 = 180 mm, Z2 (krótki/długi) = 1050 mm

- Suwak 3 (wrzeciono przeciwbieżne): Z3 (krótki/długi) = 1150 mm

- Oś B:

- Maksymalna prędkość obrotowa: 30 obr./min

- Moment obrotowy osi B (S6-40%/maks.): 2860 / 5720 Nm

- Rozdzielczość osi B: 0,001 stopnia

- Siła zacisku hydraulicznego (przy ciśnieniu 30 bar): 2000 Nm

- Magazyn narzędzi:

- Liczba kieszeni na narzędzia: 36

- Maksymalna masa narzędzia: 8 kg

- Maksymalna długość narzędzia: 400 / Ø80 mm

- Maks. długość narzędzia z wolną przestrzenią: 250 / Ø125 mm

- Standardowa średnica narzędzia: Ø80 mm

- Maksymalna długość narzędzia bez wolnej przestrzeni: 230 / Ø80 mm

- Standardowy wymiar f narzędzia tokarskiego: 40 mm

- Wymiar f narzędzia tokarskiego z wolną przestrzenią, maks.: 62,5 mm

- Maksymalny standardowy moment przechylający narzędzia: 60 (100) kg/cm

- Skok podnoszenia: 85 mm

- Rewolwer 2 (opcja):

- Wyposażona w narzędzia napędzane: Tak

- Liczba stanowisk narzędziowych: 12

- Średnica wału zgodnie z normą DIN 69880: 40 mm

- Liczba narzędzi napędzanych: 12

- Moc napędu (maks. 100% czasu pracy): 10,7 kW

- Moment obrotowy (maks. 100% czasu pracy): 32 Nm

- Zakres prędkości obrotowej: 4000 obr./min

- Czas indeksowania (30/180 stopni): 0,34 / 0,64 s

- Maksymalne obciążenie narzędzia: 100 kg

- Dopuszczalna niewyważoność spowodowana obciążeniem narzędzia: 63 Nm

- Napędy posuwu i ruch szybki (suwaki 1, 2, 3):

- Przesuw szybki w osiach X/Ys/Z (suwnica 1): 40 / 24 / 70 m/min

- Siła posuwu w osiach X/Ys/Z (suwak 1, S6-40%): 7 / 11 / 7,5 kN

- Rozdzielczość przesuwu X/Ys/Z (suwak 1): 0,001 mm

- Śruba kulowa X (suwak 1): Ø32 x 20 mm

- Śruba kulowa Ys (suwak 1): Ø40 x 15 mm

- Silnik liniowy osi Z1-A: 1FN3600-4WB00

- Przesuw szybki w osiach X/Z (suwak 2): 24 / 36 m/min

- Siła posuwu X/Z (suwak 2, S6-40%): 9 / 11 kN

- Przesuw szybki w osi Z (suwnica 3): 36 m/min

- Siła posuwu w osi Z (suwak 3, S6-40%): 13 kN

- Przewodnik chłodziwa i wiórów:

- Pojemność zbiornika chłodziwa: 370 l

- Moc napędu: 0,25 kW

- Pompa chłodziwa (pompa zanurzeniowa): 202 l/min

- Wydajność transportowa: 100 kg/h

- Układ hydrauliczny:

- Pojemność: 40 l

- Moc pompy 1/2: 5,5 kW

- Ciśnienie pompy 1/2: 100 bar

- Przepływ pompy 1/2: 38 l/min

- Pneumatyka:

- Ciśnienie: 6 bar

- Zużycie powietrza: 40 m³/h

- Agregat chłodzący:

- Pojemność chłodziwa: 15 l

- Wydajność chłodnicza: 4,5 kW

- Natężenie przepływu: 15 l/min

- Ciśnienie tłoczenia: 6 bar

- Liczba obiegów chłodzących: 1

- Opcja wyposażenia w płyn chłodzący:

- Pojemność zbiornika: 500 (1000) l

- Moc całkowita (standard/opcja): 1,1 (5,1/12,6) kW

- Ciśnienie pompy 1/2/3: 8 / (20/80) bar

- Wydajność pompy 1/2/3: 20 / (40/11) l/min

- Dokładność filtracji: 40 µm

- Moc chłodnicza dla opcji 80 bar: 4,9 kW

- Dokładność zgodnie z normą VDI/DGQ 3441 (przy T = 20 ± 2 °C):

- Tolerancja położenia P w osiach X1/Y1/Z1: 10 / 10 / 16 µm

- Tolerancja położenia B: 10 mGrad

- Tolerancja położenia X2/Z2: 10 / 16 µm

- Tolerancja położenia Z3: 16 µm

- Średnia dyspersja Ps w osiach X1/Y1/Z1: 3 / 3 / 4 µm

- Średnia dyspersja Ps w osi B: 3 mGrad

- Średnia dyspersja Ps w osiach X2/Z2: 3 / 4 µm

- Średnia dyspersja Ps w osi Z3: 4 µm

- Parametry elektryczne:

- Obciążenie przyłączone: 75 kVA

- Napięcie robocze: 400 V

- Częstotliwość: 50 Hz

- Zabezpieczenie bezpiecznikowe (zwłoczne): 125 A (VDE 0100)

- Napięcie sterujące (AC / DC): 230 V / 24 V

- Wymiary i masa:

- Wymiary montażowe (dł. x szer. x wys.): 7800 x 4100 x 3040 mm

- Wymiary transportowe (dł. x szer. x wys.): 5000 x 3000 x 2800 mm

- Masa maszyny wraz z szafą sterowniczą: 15 000 kg

- Liczba godzin pracy:

- Liczba godzin pracy sterowania: 35 398 h

- Godziny pracy wrzeciona / automatyki: 14 802 h

• Sterownik: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4. oś z konikiem (wyposażenie specjalne)

• Magazyn narzędzi z 22 pozycjami (opcjonalnie)

Wyposażenie dodatkowe

• Taca na wióry

• Przenośnik wiórów

• Układ chłodzenia
