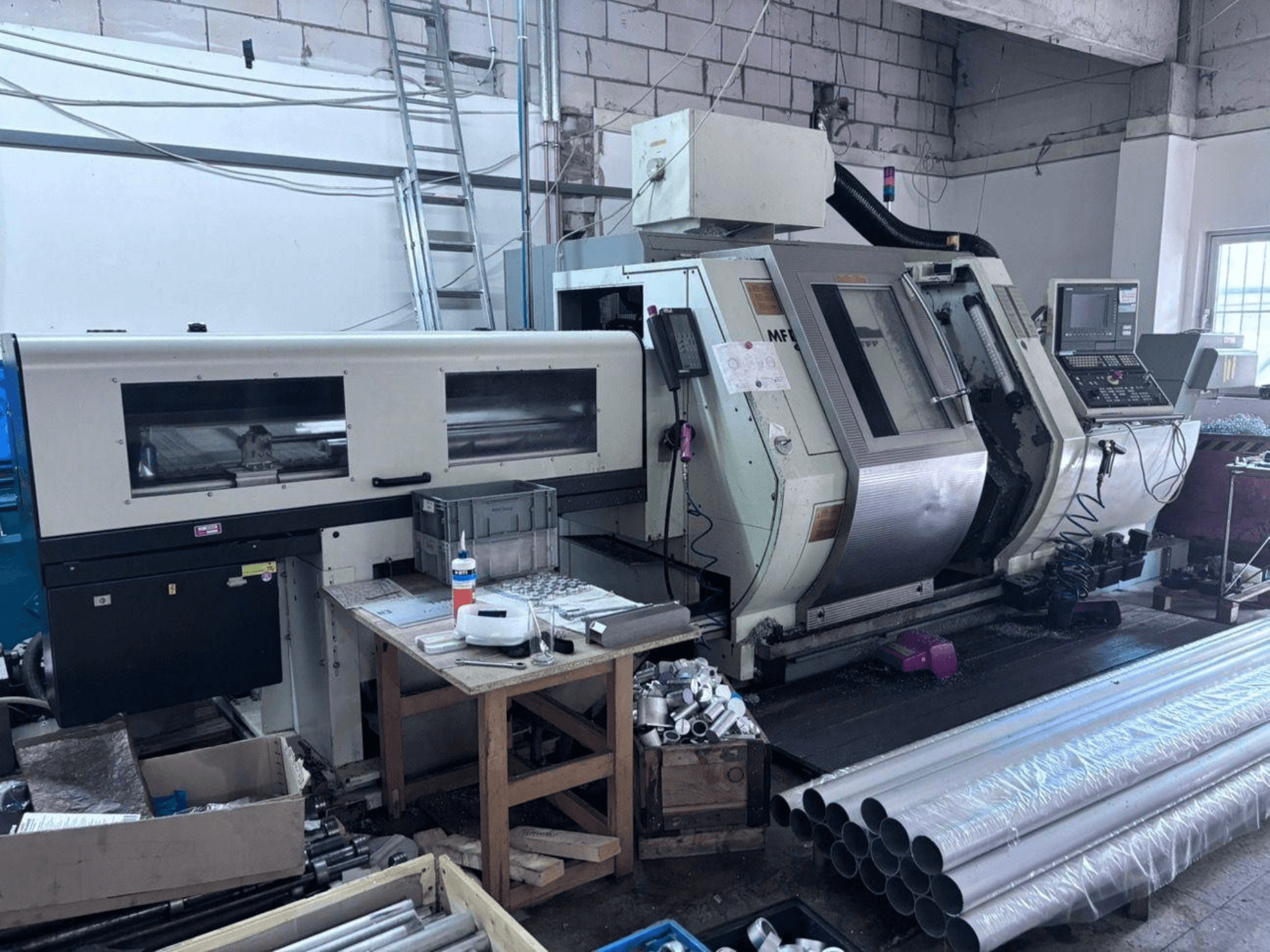

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

PARAMETRY TECHNICZNE:

- Konstrukcja stołu: stół nachylony pod kątem 45°, prowadnice rolkowe

- Średnica obrotu: 240 mm

- Normalna średnica toczenia: 200 mm

- Odległość między wrzecionami: 800 mm

- Skok suwaka 1 w osiach X/Z (poprzeczny/wzdłużny): 190 / 555 mm

- Skok suwaka 2 w osiach X/Z (poprzeczny/wzdłużny): 190 / 555 mm

- Skok suwaka 1 w osi Y: 40 mm

- Skok wzdłużny wrzeciona 2: 600 mm

- Wrzeciono główne 1 (lewe):

- Średnica uchwytu: 200 mm

- Maksymalna średnica pręta: 65 mm

- Płaski kołnierz głowicy wrzeciona: 170 h5

- Otwór wrzeciona: 79 mm

- Średnica wewnętrzna rury ciągnącej: 66 mm

- Średnica łożyska przedniego: 120 mm

- Moc napędu (40/100% czasu pracy): 28 / 21 kW

- Zakres prędkości obrotowej: 25–5000 obr./min (min⁻¹)

- Prędkość kolana: 850 obr./min (min⁻¹)

- Maksymalny moment obrotowy (40/100% czasu pracy): 320 / 240 Nm

- Typ napędu: prąd przemienny / 1 (ISM)

- Szybki przesuw osi C: 250 obr./min (min⁻¹)

- Moment utrzymujący osi C: 200 Nm

- Dokładność indeksowania osi C: 0,025°

- Wrzeciono przeciwbieżne / wrzeciono główne 2 (prawe):

- Średnica uchwytu: 200 mm

- Maksymalna średnica pręta: 42 mm

- Płaski kołnierz głowicy wrzeciona: 140 h5

- Otwór wrzeciona: 56 mm

- Średnica wewnętrzna rury ciągnącej: 44 mm

- Średnica łożyska przedniego: 90 mm

- Moc napędu (40/100% czasu pracy): 18 / 14 kW

- Zakres prędkości obrotowej: 31–6300 obr./min (min⁻¹)

- Prędkość kolana: 1000 obr./min (min⁻¹)

- Maksymalny moment obrotowy (40/100% czasu pracy): 130 / 173 Nm

- Typ napędu: prąd przemienny / 1 (ISM)

- Szybki przesuw osi C: 250 obr./min (min⁻¹)

- Moment utrzymujący osi C: 120 Nm

- Dokładność indeksowania osi C: 0,025°

- Suwak 1 (górny):

- Przesuw szybki w osiach X/Z: 20 / 30 m/min (bez osi Y) lub 20 / 7,5 / 30 m/min (X/Y/Z z osią Y)

- Siła posuwu w osiach X/Z: 4 / 7 kN

- Rozdzielczość ścieżki: 0,001 mm

- Skok śruby kulowej x średnica: 12x28 / 15x32 mm (bez osi Y) lub 12x28 / 5x32 / 15x32 mm (z osią Y)

- Suwak 2 (dolny):

- Przesuw szybki w osiach X/Z: 20 / 30 m/min

- Siła posuwu w osiach X/Z: 4 / 7 daN (kN)

- Rozdzielczość ścieżki: 0,001 mm

- Skok śruby kulowej x średnica: 12x28 / 15x32 mm

- Suwak 3 (ruch w osi Z wrzeciona 2):

- Przesuw szybki w osi A: 30 m/min

- Siła posuwu A: 7 kN

- Rozdzielczość ścieżki A: 0,001 mm

- Skok śruby kulowej x średnica: 15x32 mm

- Rewolwery narzędziowe (górny i dolny):

- Liczba stanowisk narzędziowych: 2 x 12

- Średnica trzpienia narzędzia (DIN 69880 / VDI): 30 mm

- Stacje narzędzi napędzanych: 2 x 12

- Moc narzędzia napędzanego (40/100% czasu pracy): 5 kW

- Maksymalny moment obrotowy narzędzia napędzanego (40/100% czasu pracy): 16 Nm

- Zakres prędkości obrotowej narzędzi napędzanych: 40–4000 obr./min (min⁻¹)

- Dane elektryczne:

- Napięcie: 400 V (3-fazowe, 50 Hz)

- Obciążenie przyłączone: 65 kVA

- Prąd znamionowy: 95 A

- Bezpiecznik rezerwowy: 100 A

- Napięcia pomocnicze: 230 V / 24 V=

- Układ hydrauliczny:

- Pojemność zbiornika: ok. 25 l

- Moc pompy: 2,2 kW

- Maksymalne ciśnienie w układzie: 80 bar

- Ciśnienie w urządzeniu zaciskowym: 80 bar

- Układ chłodzenia i filtracja:

- Pojemność zbiornika: 200 l

- Moc pompy: 1,65 kW

- Wydajność przy ciśnieniu 6 bar: 50 l/min

- Wyposażone w filtr taśmowy/papierowy

- Wymiary i masa maszyny:

- Długość całkowita (z przenośnikiem wiórów): 4770 mm

- Całkowita głębokość (z szafą elektryczną): 2220 mm

- Całkowita wysokość (z szafą elektryczną): 1950 mm
