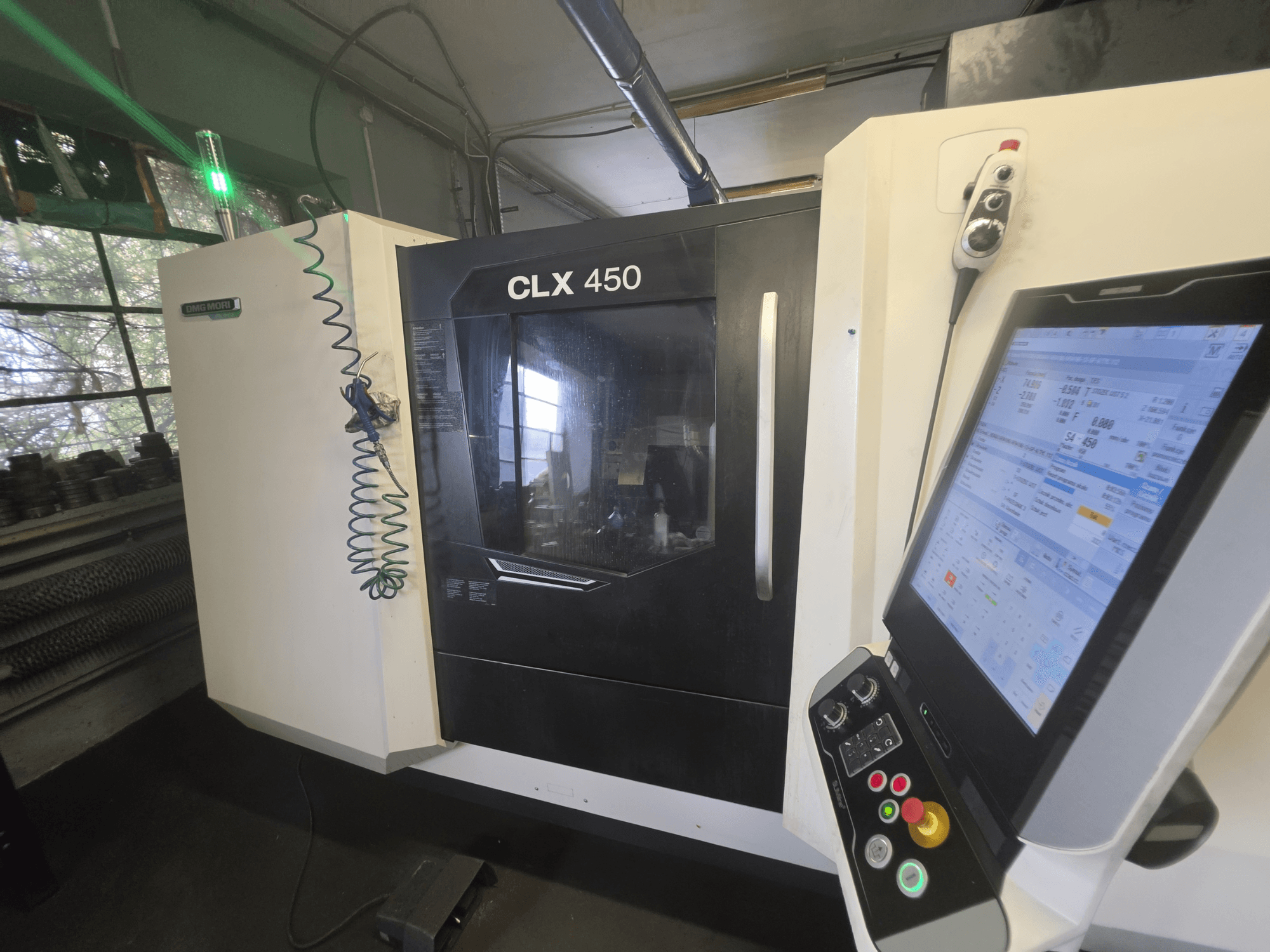

DMG MORI - CLX 450 V3PL-TUR-DMG-2023-00002

• Liczba sterowanych osi: 3 (X, Z, C)

• Czas pracy wrzeciona: ok. 7 032 h

Wydajność robocza

• Maksymalna średnica toczenia: 400 mm

• Maksymalna długość toczenia: 800 mm

• Prześwit nad łożem: 700 mm

• Prześwit nad suwakiem poprzecznym: 500 mm

Osie

• Przesuw szybki w osiach X/Z: 30 m/min

• Wrzeciono główne Oś C

• Brak osi Y, brak wrzeciona przeciwbieżnego

Wrzeciono główne

• Końcówka wrzeciona: A2-8

• Średnica pręta: 80 mm

• Moc wrzeciona: 25,5 kW (40% obciążenia) / 17 kW (ciągła)

• Moment obrotowy wrzeciona: 426 Nm (40% obciążenia) / 283 Nm (ciągły)

Głowica narzędziowa i narzędzia napędzane

• Głowica rewolwerowa: 12-pozycyjna VDI 40 z 6 dodatkowymi stanowiskami BT

• Narzędzia napędzane: maks. 4 000 obr./min, 5,44 kW (przy obciążeniu 40%), 20 Nm (przy obciążeniu 40%)

Konik

• Skok konika: 800 mm

• Stożek środkowy: MT5

• Maksymalny nacisk: 8 kN

Konstrukcja

• Łoże żeliwne nachylone pod kątem 45°

• Prowadnice liniowe
