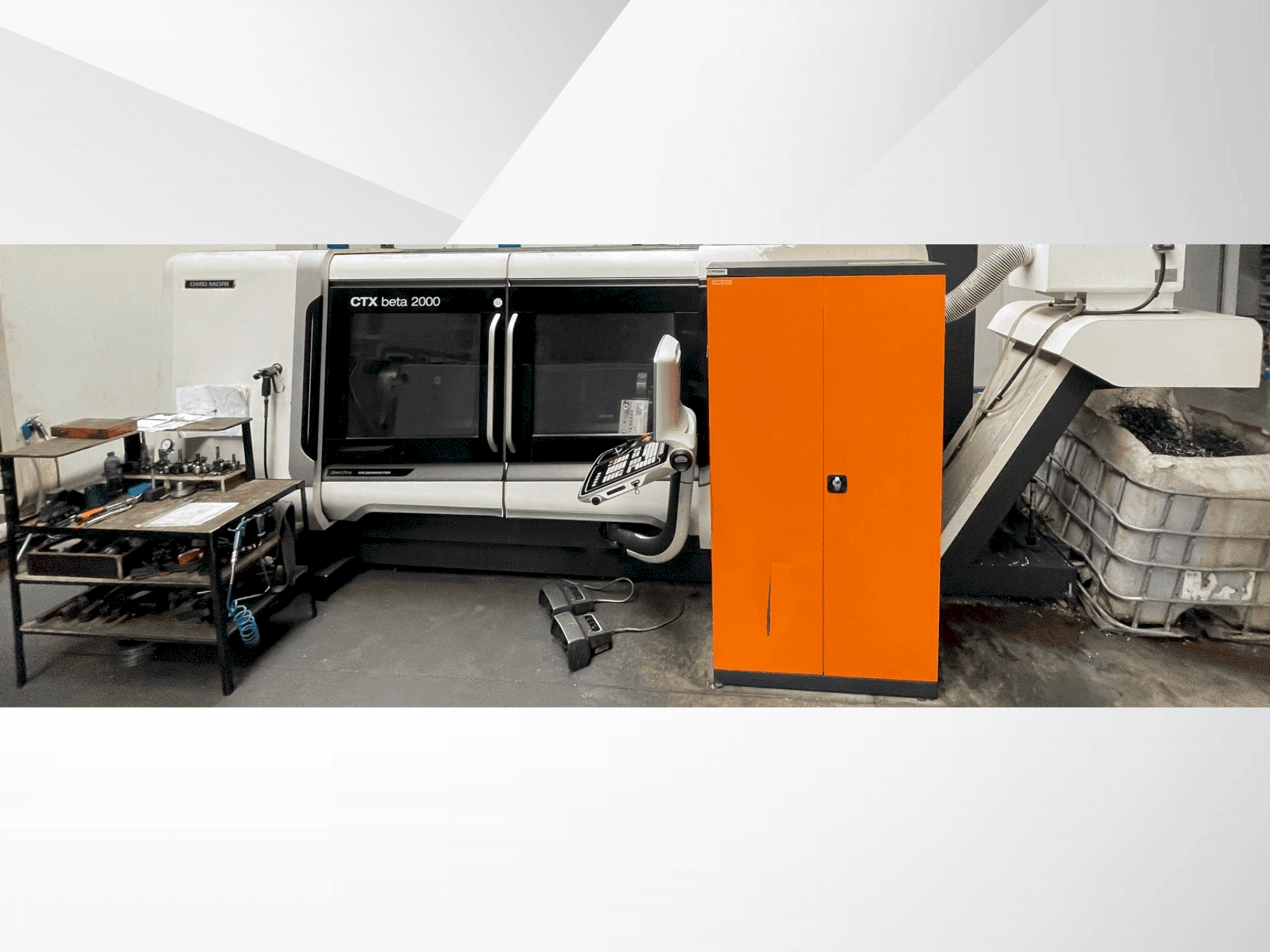

DMG MORI - CTX 2000PL-TUR-DMG-2020-00002

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Duża liczba uchwytów tokarskich do rewolwerów vdi 50, uchwyty do frezowania kół zębatych, rowków, zębów kół zębatych itp. Duży uchwyt blokowy (sauter) do mocowania narzędzi wytaczarskich, napędzana przystawka do frezowania kątowego (mt), 2 × napędzane uchwyty proste (ews).
• Przesuw suwaka x / ±y / z: 415 / ±75 / 2025 mm
• Pojemność oleju hydraulicznego: ok. 40 l
• Maksymalne ciśnienie: 90 bar
• Ciśnienie urządzenia zaciskowego (maks. ): 10-70 bar
• Pojemność zbiornika płynu chłodzącego: ok. 250 l
• Moc pompy: 0,85 kw
• Nominalna wydajność pompy przy 5 barach: 20 l/min
• Temperatura pokojowa: +15 do +35 °c
• Maksymalna wilgotność względna powietrza: 75%

Korzyści techniczne dla maszyn

• Ism102: 33 kw
• Ism102plus: moment obrotowy 40 kw (100% ed)
• Ism102: 580 nm
• Ism102plus: 1700 nm
• Ciąg (s6 - 40%): 9 / 9 / 13 kn
• Maksymalna długość obrotu: 2000 mm
• Pojemność pręta: 102 mm
• Średnica uchwytu mocującego: 315 mm
• System narzędzi: din 69880 (vdi 3425, strona 2)
• Średnica trzpienia narzędzia: 50 mm

Informacje dodatkowe

Maszyna wciąż pod napięciem. Maszyna jest wyposażona w system odsysania oparów, przenośnik wiórów, system sterowania Siemens CELOS z ekranem dotykowym, automatyczny konik, automatyczną jednostkę spoczynkową, hydraulicznie mocowany uchwyt i zwiększone ciśnienie chłodziwa przez wrzeciono narzędzia.
