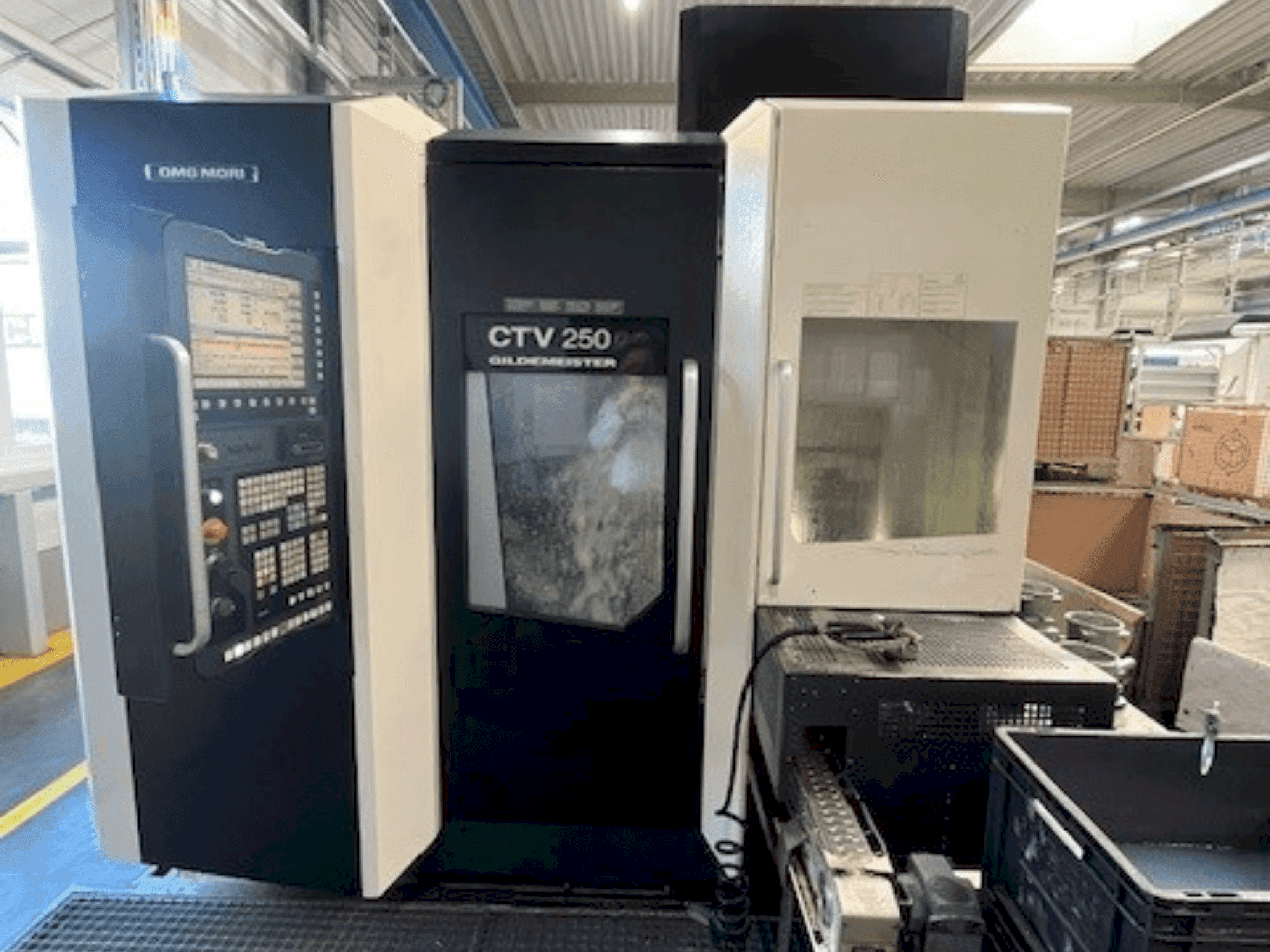

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Dodatkowe wyposażenie

• opcja shopturn

Zalety maszyny

Techniczne zalety maszyny

• Dostępność od 01/07/2025

• Waga: 6000 kg

• 40 kVA

• 58 A Maks.

• 63 A

• 400 V

• 50 Hz

• System sterowania: Siemens Sinumerik 840D Slimline

• Napęd główny: Napęd główny AC 25 / 32 kW

• Cykl pracy: 100% / 40% ED

• Prędkość obrotowa wrzeciona: 5000 obr.

• Moment obrotowy: 280 / 360 Nm

• Wydrążony cylinder mocujący

• 12-pozycyjna głowica rewolwerowa z uchwytem narzędziowym

• Średnica głowicy: 340 mm

• Zawiasowy taśmowy przenośnik wiórów

• 4-kolorowa lampka sygnalizacyjna stanu

• Przedmuch powietrza przez wrzeciono główne

• Oś C z napędzanym systemem narzędziowym dla głowicy UDI 40

• Napęd dla wszystkich stacji narzędziowych

• Skok osi Y +90 / -65 mm

• System prowadnic liniowych

• Wrzeciono ze śrubą kulową

• Serwomotor AC z wbudowanym enkoderem absolutnym

• Szklana skala na prowadnicach

• Szybka prędkość przesuwu: 30 m/min

• System chłodzenia 8 / 20 bar

• Pojemność zbiornika chłodziwa: 600 litrów

• Natężenie przepływu pompy chłodziwa: 8 bar / 20 l/min

• Natężenie przepływu pompy wysokociśnieniowej: 20 bar / 40 l/min

• Doprowadzanie chłodziwa przez tarczę rewolwerową do wszystkich stacji rewolwerowych

• Stopień filtracji systemu filtra taśmowego: 40 µm

• Monitorowanie poziomu chłodziwa

• Zintegrowany odciąg obszaru roboczego maks. 400 m³/h

• Sonda przedmiotu obrabianego Renishaw LP2DD

• Sonda zainstalowana na stacji załadunku i rozładunku

• Trzpień pomiarowy z pneumatycznie uruchamianą klapką i sterowaniem elektrycznym

• Dokładność pomiaru: 10 µm

• Płyta funkcyjna dla dodatkowych narzędzi

• Kontrola temperatury w szafie maszyny maks. 40°C

• Jednostka chłodzenia szafy elektrycznej do 40°C

• Chłodnica oleju hydraulicznego

• Zdalne wsparcie diagnostyczne przez Internet

• Płukanie obszaru roboczego z 3 złączami śrubowymi do płukania

• Dwa oddzielnie przełączane zawory o ciśnieniu 8 bar

• Przenośnik wyładowczy detali dla systemu transportu detali SRA 160

• Średnica obrabianego przedmiotu: 100 mm

• Ciągły system transportu detali SRA 160 z łańcuchem wleczonym

• Pojemność magazynowa: 30 elementów o średnicy 30-70 mm maks. 7 kg

• Pojemność magazynowa: 18 elementów o średnicy 30-100 mm maks. 15 kg

• Maksymalna wysokość obrabianego przedmiotu: 160 mm

• Maksymalna całkowita waga detali: 320 kg łącznie z paletami

• Wysokość załadunku ok. 800 mm

• Przenośnik łańcuchowy z pryzmami transportowymi

• Ruch łańcucha wleczonego kontrolowany przez oś NC

• Zestaw ram wleczonych

• Średnica detalu minimum 30 mm maksimum 160 mm

• Bariera świetlna dla systemu transportu detali stacja odbiorcza

• Urządzenie przytrzymujące do załadunku palet SRA 160

• Interfejs robota Profinet

• Interfejs elektryczny dla robota 6-osiowego przez Profinet

• Elektryczny uchwyt centrujący i uchwyt z mocowaniem czołowym

• Pośrednia taca magazynowa wsparta na płycie funkcyjnej

• Czyszczenie powietrzem wewnętrznego obszaru detalu

• Sonda pomiarowa z nadmuchem powietrza z dwiema dyszami z przodu i z tyłu

• Regulacja ciśnienia mocowania za pomocą zaworów sterowanych silnikiem

• Ciśnienie mocowania programowalne za pomocą programu NC

• Przedłużenie zsypu wiórów na przenośniku wiórów o 300 mm

• Pakiet do obróbki aluminium

• Zmodyfikowana pompa szlamowa na przenośniku wiórów

• Wymuszone indeksowanie filtra taśmowego

• Większy pojemnik na wióry

• Przedłużenie sit wtykowych od przenośnika wiórów

• Model danych 3D obszaru roboczego maszyny w formacie STEP i IGES

• Dostawa modelu 3D na płycie CD

• Kod źródłowy PLC / SPS wraz z konfiguracją sprzętową sterowania Siemens w języku angielskim

• Rysunek miski olejowej dla standardowej maszyny bazowej

• Liczba godzin pracy wrzeciona 18,071

Dodatkowe informacje

Maszyna wciąż pod napięciem
