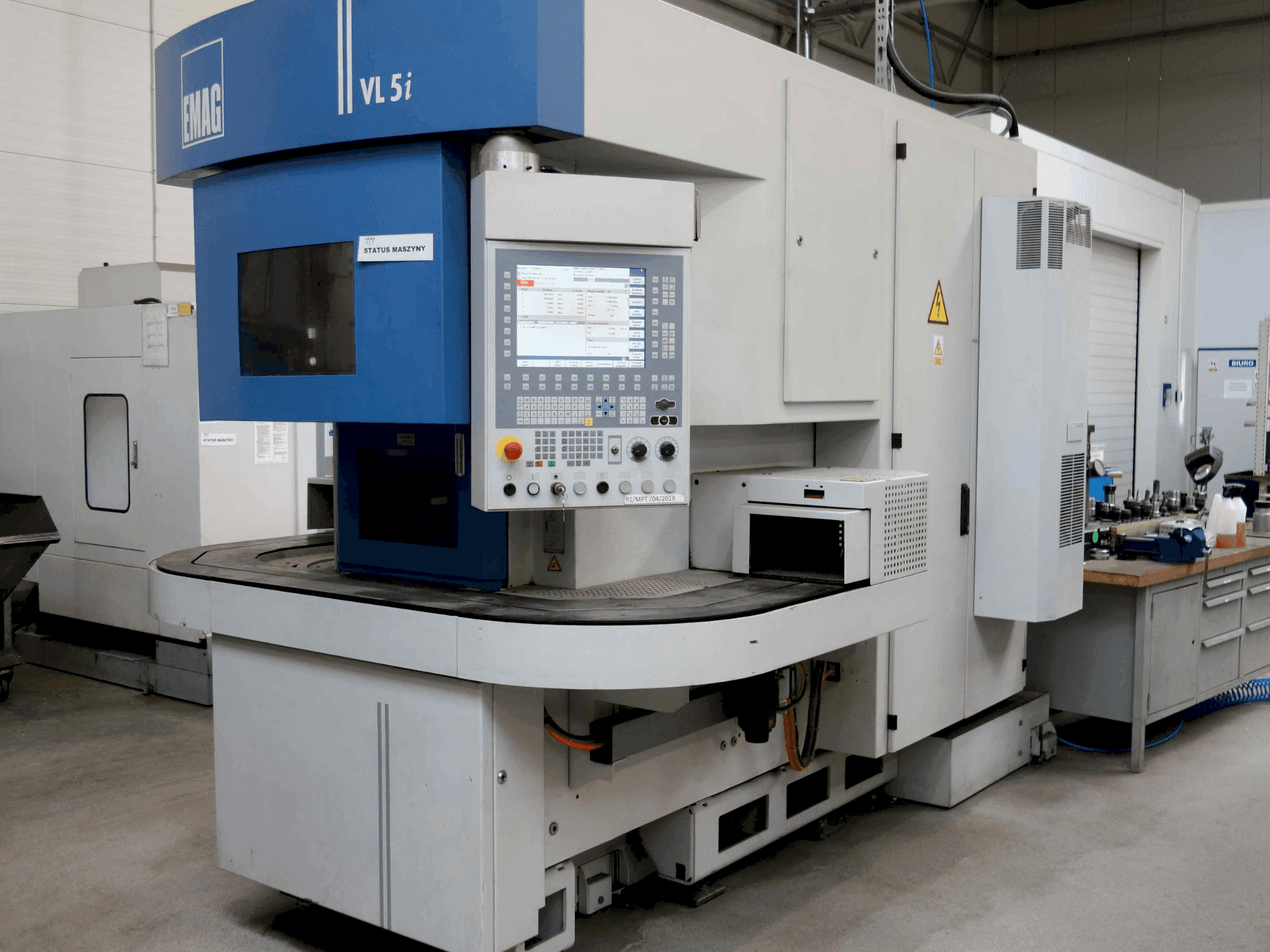

Ta pionowa tokarka EMAG VL5 i DSL została wyprodukowana w 2014 roku. Wyposażona jest w mocny napęd wrzeciona głównego o mocy 18 kW i zakresie prędkości obrotowej od 0 do 4500 obr./min. Wyposażona w system sterowania Siemens SINUMERIK 840Dsl oraz solidną 12-pozycyjną głowicę obrotową EMAG z mocowaniem kołnierzowym, zapewnia precyzyjną i wydajną pracę. Dzięki specjalistycznemu uchwytowi hydraulicznemu idealnie nadaje się do obróbki elementów o masie do 6 kg. Aby uzyskać więcej informacji na temat tej pionowej tokarki, prosimy o kontakt.
Informacje o maszynie
- marka: EMAG
- rok: 2014
- MODEL: EMAG VL5 i DSL
- zastosowanie: Toczenie
- Lokalizacja: Polska
- rodzaj maszyny: Tokarka pionowa
- Marka sterowania: SIEMENS
Dane techniczne - EMAG EMAG VL5 i DSL
Układ sterowania
- Model sterowania: SIEMENS
- Model sterowania: SINUMERIK 840Dsl
Wymiary
- Głębokość maszyny: 3900 mm
- Wysokość maszyny: 3200 mm
- Długość maszyny: 3120 mm
- Waga maszyny: 7500 kg
Ruch osi
- Liczba osi: 2
- Przesuw osi X: 745 mm
- Przesuw osi Z: 300 mm
Dane techniczne
- Narzędzia napędzane: Tak
- Maks. średnica detalu: 220 mm
- Maks. wysokość detalu: 175 mm
- Moc wrzeciona: 18 kW
- Prędkość obrotowa wrzeciona: 4500 RPM
- Chłodzenie przez wrzeciono: Tak
Informacje dodatkowe
- Maks. średnica uchwytu: 250 mm
- Maks. średnica obrotu: 270 mm
- Standardowa nośność w trybie automatycznym przy zamkniętej obudowie: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Maks. dopuszczalne całkowite obciążenie automatyki: 175 kg
- Długość łańcucha: 224 cali
- Liczba ogniw łańcucha: 224
- Rozstaw ogniw łańcucha: 1 cal (25,4 mm)
- Czas załadunku: 2–4 s
- Kołnierz wrzeciona (DIN 55026): rozmiar 6
- Średnica przedniego łożyska wrzeciona: 110 mm
- Moc silnika asynchronicznego prądu przemiennego napędu głównego (100/40% czasu pracy): 18 / 27 kW
- Moment obrotowy napędu głównego (100/40% czasu pracy): 200 / 300 Nm
- Prędkość na rogu: 850 obr./min
- Prędkość posuwu szybkiego w osi X: 60 m/min
- Prędkość szybkiego przesuwu w osi Z: 30 m/min
- Siła posuwu w osiach X i Z: 10 kN
- Średnica śruby kulowej w osi X / Z: 40 mm
- Uchwyt narzędziowy: 12-pozycyjna głowica rewolwerowa, gniazdo trzpienia cylindrycznego DIN 69880 (VDI 40)
- Średnica trzpienia narzędzia: 40 mm
- Maks. długość narzędzia wraz z uchwytem: 190 mm
- Maks. promień kręgu kolizyjnego narzędzia: 760 mm
- Maksymalna prędkość obrotowa narzędzi napędzanych: 6000 obr./min
- Prędkość kątowa narzędzi napędzanych: 3000 obr./min
- Maksymalna moc narzędzi napędzanych: 8,5 kW
- Maksymalny moment obrotowy narzędzi napędzanych (10/40/100% ED): 40 / 24 / 15 Nm
- Zasilanie prądowe / rodzaj prądu: 3 ~
- Częstotliwość: 50 Hz
- Napięcie robocze: 400 V
- Napięcie sterujące ogólne (DC): 24 V
- Napięcie sterujące zaworu / prąd przemienny: 24 V (prąd stały) / 230 V (prąd przemienny)
- Zasilanie oświetlenia: 24 V
- Moc przyłączeniowa: 36 kW
- Prąd znamionowy: 64 A
- Bezpiecznik zasilający: 80 A
- Norma wykonania instalacji elektrycznej: VDE 0113
- Długość wraz z przenośnikiem wiórów: 4185 mm
Wyposażenie dodatkowe, nie wchodzi w skład zestawu
Pojemność zbiornika chłodziwa: 360 litrów
Zalety maszyny
Techniczne zalety maszyny
Wysoka dokładność pracy, duże prędkości posuwu, wysoka prędkość maksymalna narzędzi napędzanych
Maszyna przystosowana do pracy w systemie jednoszmadowym
Maksymalna temperatura w pomieszczeniu: do 30°C
Maksymalna wilgotność: 50%
Poziom ciśnienia akustycznego: 78 dB(A)
Dodatkowe informacje
Urządzenie jest nadal pod napięciem
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
