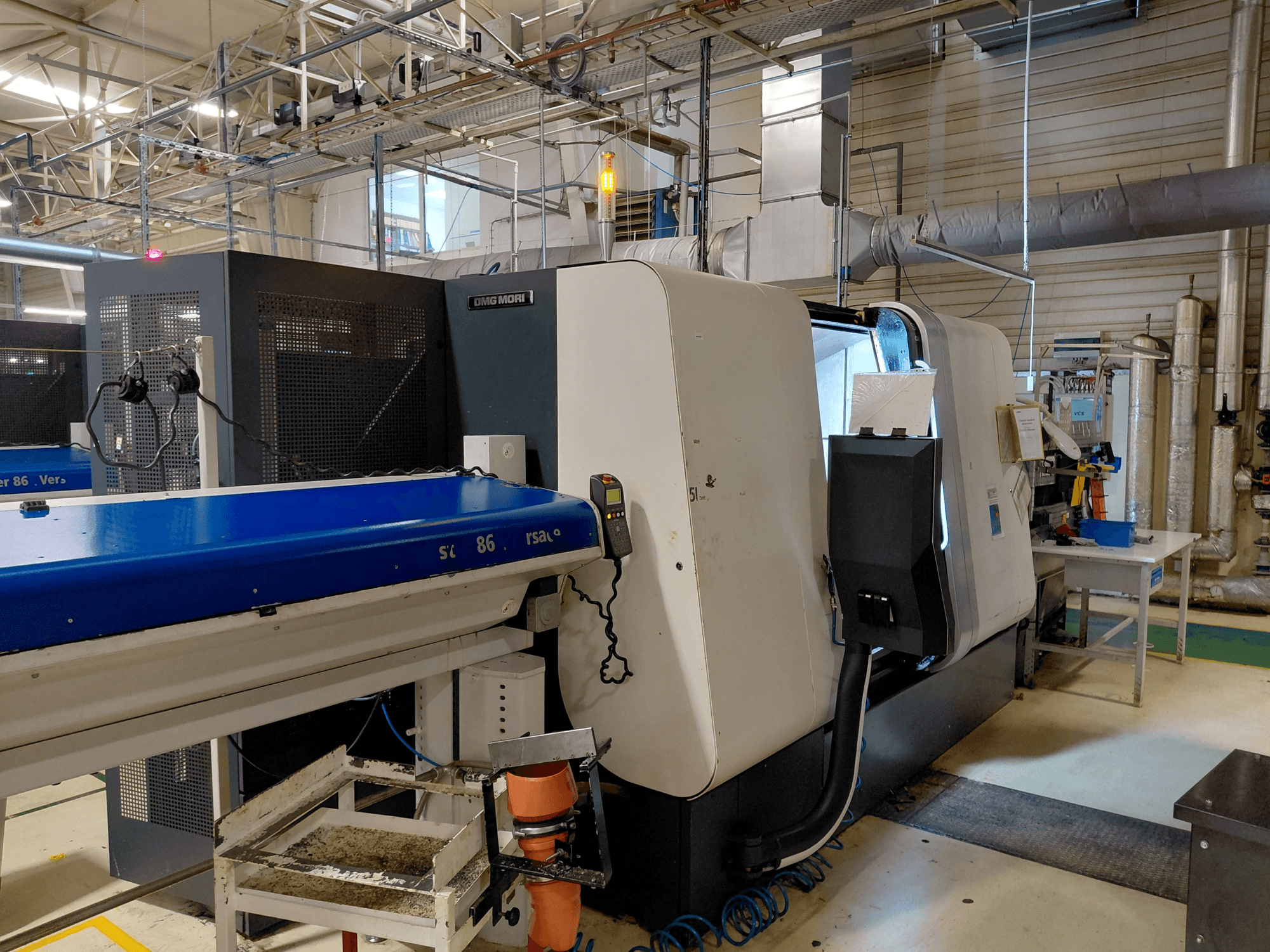

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

System sterowania: CNC 310 to

Łączna liczba godzin pracy: 61295 h

Liczba godzin pracy: 42 222 h

Moc wrzeciona głównego 20/25 kW

Moc wrzeciona pomocniczego: 17 kW

Maks. prędkość wrzeciona głównego: 5000 obr./min

Maks. prędkość wrzeciona pomocniczego: 5000 obr./min

Maks. średnica pręta wrzeciona głównego: 65 mm

Maks. średnica pręta wrzeciona pomocniczego: 45 (65) mm

OSIE STEROWANE CNC

Skok X1 165 mm

Prędkość szybkiego przesuwu X1: 30 m/min

Przyspieszenie osi X1: 5 m/s²

Skok osi Z1: 678 mm

Prędkość szybkiego przesuwu Z1 30 m/min

Przyspieszenie osi Z1 5 m/s²

Skok Y1 80 (+50/-30) mm

Prędkość szybkiego przesuwu Y1 30 m/min

Przyspieszenie osi Y1 5 m/s²

Skok osi X2: 165 mm

Prędkość szybkiego przesuwu X2 30 m/min

Przyspieszenie osi X2: 5 m/s²

Skok osi Z2: 640 mm

Prędkość szybkiego przesuwu Z2 30 m/min

Przyspieszenie osi Z2 5 m/s²

Skok W2 690 mm

Prędkość szybkiego przesuwu W2 30 m/min

Przyspieszenie W2 5 m/s²

Liczba rewolwerów: 2

Liczba narzędzi obrotowych na każdej stacji: 12 (wszystkie napędzane)

System narzędziowy VDI 30

Maksymalna prędkość narzędzia napędzanego 4 000 obr./min

Przybliżona pojemność zbiornika chłodziwa: 650 l

Maksymalna wydajność pompy chłodziwa (na każdą głowicę) 20 l/min

Ciśnienie pompy: 7 bar

Zasilanie: 91 kVA

Wymiary maszyny (dł. x szer. x wys.): 4 500 × 1 990 × 2 300 mm

Przybliżona masa maszyny: 9 500 kg

Maszyna jest dostarczana z bogatym i wartościowym zestawem części zamiennych i komponentów.

Podajnik prętów IEMCA MASTER 865 MP 43 L (4 m)

Podstawowa konfiguracja maszyny:

- Napęd suwaków 1 i 2 (wszystkie 12 pozycji)

- Oś C dla wrzeciona głównego i przeciwwrzeciona

- Oś Y dla suwaka 1

- Przenośnik wiórów taśmowy

- Czyszczenie tulei zaciskowej wrzeciona przeciwbieżnego za pomocą chłodziwa

- Rozładunek obrabianych elementów z wykorzystaniem taśmy

- Przygotowanie mechaniczne do montażu filtra mgły olejowej

- Interfejs elektryczny i programowy do podajnika prętów

- Synchronizacja kątowa między wrzecionem głównym a wrzecionem przeciwbieżnym

- Automatyczne wyłączanie maszyny

- 2 dodatkowe wyjścia włączające/wyłączające (4 funkcje M)

- Gwintowanie sztywne

- Licznik sztuk i czasu

- Oprogramowanie do toczenia wielokątnego dla suwaków 1 i 2

- Stała prędkość skrawania

- Interpolacja spiralna dla suwaka 1

- Regulacja prędkości obrotowej wrzeciona

- Czterokrotna lampka ostrzegawcza

- Urządzenie chłodzące do szafy elektrycznej

Dodatkowe opcje:

I-V50011 Uchwyt tulejkowy typu „MPF 65/140” bez posuwu osiowego dla wrzeciona głównego o maksymalnej średnicy: 65 mm.

Elementy mocujące i inne wyposażenie:

I-V50025 Ręczna zmieniarka tulei zaciskowych typu „SACO MPT65/140 i MPF65/140”

I-V50092 Różnica ciśnienia dla wrzeciona przeciwbieżnego, możliwość ustawienia dwóch różnych ciśnień mocowania.

I-V50083 1 zestaw szczęk miękkich do uchwytu typu „SMW 175-BBD”

I-V50080 Uchwyt typu „SMW 175-BBD” do wrzeciona przeciwbieżnego, wraz z adapterem do dostosowania wrzeciona

I-V60050 Uchwyt narzędziowy do wierteł z chłodzeniem wewnętrznym i trzpieniem cylindrycznym Ø 32 mm, z trzpieniem mocującym zgodnym z normą DIN 69880 (VDI 30) – 4 szt.

I-V60010 Uchwyt promieniowy do obróbki zewnętrznej typu C1 z trzpieniem mocującym zgodnym z normą DIN 69880 (VDI 30) – 5 szt.

Opcje systemu sterowania:

I-V12060 System monitorowania zużycia narzędzi Monitor dla CNC FANUC

I-V12070 System doboru narzędzi zamiennych dla systemu monitorowania zużycia narzędzi do sterowników CNC FANUC

Urządzenia hydrauliczne i filtrujące:

I-V40045 Zewnętrzne płukanie szczęk/tulei zaciskowych płynem chłodzącym na wrzecionie głównym i wrzecionie przeciwbieżnym

Opcje specjalne

SK001 Specjalne urządzenie mocujące z trzpieniem do wrzeciona przeciwbieżnego, model HAINBUCH AXFIX 811, w zestawie z 2 tulejkami zaciskowymi
