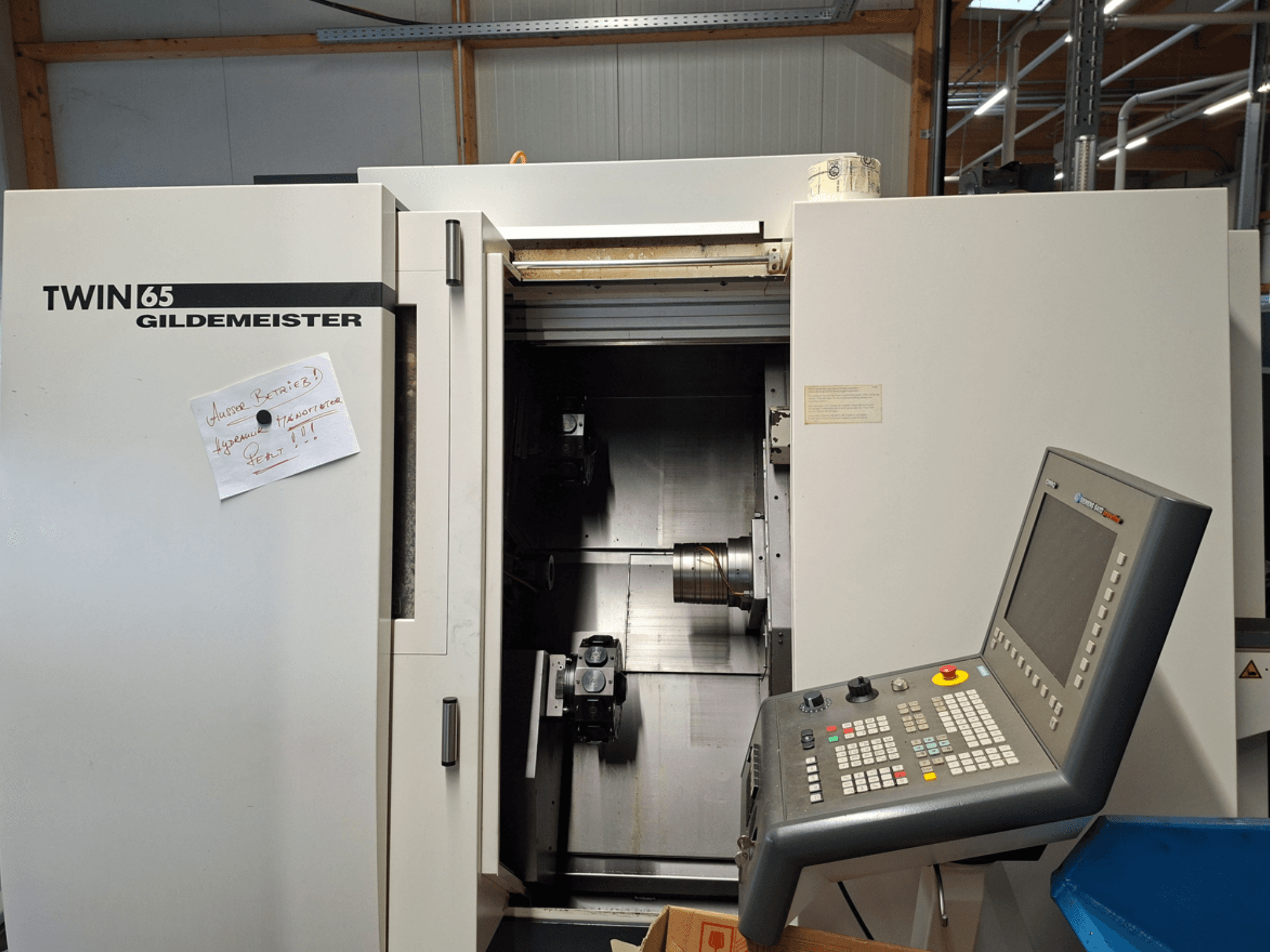

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Konfiguracja/cechy:

  • 2 prowadnice krzyżowe

  • 2 wieże gwiaździste, 12 stacji każda, z narzędziami pod napięciem

  • Wrzeciono główne i przeciwwrzeciono

  • 2 napędy narzędzi

  • 2 osie C i 1 oś Y

• Lewe wrzeciono (główne):

  • Średnica uchwytu: 150 mm

  • Kołnierz wrzeciona: 140 h5 mm

  • Otwór wrzeciona: 79 mm

  • Średnica łożyska przedniego: 165 mm

  • Moc: 15 kW (100% ED) / 20 kW (40% ED)

  • Moment obrotowy: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Zakres prędkości: 25-5600 obr.

• Prawe wrzeciono (licznik/sub):

  • Średnica uchwytu: 150 mm

  • Kołnierz wrzeciona: 140 h5 mm

  • Otwór wrzeciona: 79 mm

  • Średnica łożyska przedniego: 165 mm

  • Moment obrotowy: 120 Nm (100% ED) / 160 Nm (40% ED)

• Osie/przejazdy:

  • Slajd 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Slajd 2: X 120 mm, Z 345 mm

  • Slajd 3: skok 145 mm

• Wieżyczki/oprzyrządowanie:

  • Głowica rewolwerowa 1: 12 stacji, VDI 25 (DIN 69880), narzędzia pod napięciem do 6000 obr/min, 3,8 kW (40% ED)

  • Głowica 2: 12 stacji, VDI 25 (DIN 69880), narzędzia pod napięciem do 6000 obr/min, 3,8 kW (40% ED)

• Wyposażenie/opcje na maszynie:

  • Mocowanie różnicowe dla wrzeciona głównego

  • Zacisk różnicowy dla przeciwwrzeciona

• Farba/obudowa (standard Gildemeister):

  • Obudowa maszyny i drzwi obszaru roboczego: Biel kalcytowa (RAL 9010)

  • Przenośnik wiórów: Szary tytanowy (RAL 7016)

  • Osłona przenośnika wiórów: Biel kalcytowa (RAL 9010)

  • Podstawa maszyny i szafa sterownicza: Szary tytanowy (RAL 7016)

Wyposażenie dodatkowe

• Przenośnik wiórów (z osłoną)

• Pakiet do obróbki prętów RG 1:

  • Podbieracz detali z wózkiem sterowanym NC

  • Ramię chwytaka sterowane hydraulicznie, chwytak sterowany pneumatycznie

  • 1 zestaw szczęk chwytaka (półfabrykaty)

  • Przenośnik taśmowy

  • Pojemność: Ø 6-65 mm, długość ok. 300 mm; max. 3,5 kg (4,5 kg dla TWIN 65)

• Przygotowanie/podłączenie podajnika prętów lub magazynka podajnika prętów

• Pistolet natryskowy chłodziwa

• Kontrolka DMG, 4-kierunkowa (kontrolka stosu)

• Podłączenie elektryczne/mechaniczne separatora mgły olejowej

• Automatyczna obsługa osłony przesuwnej

• Wyłącznik ciśnieniowy EDS dla urządzenia zaciskowego

• DMG Netservice (na pokładzie)

• "Zielone światło dla Twojej maszyny" zainstalowane fabrycznie na jednostce sterującej (status/wskaźnik)
