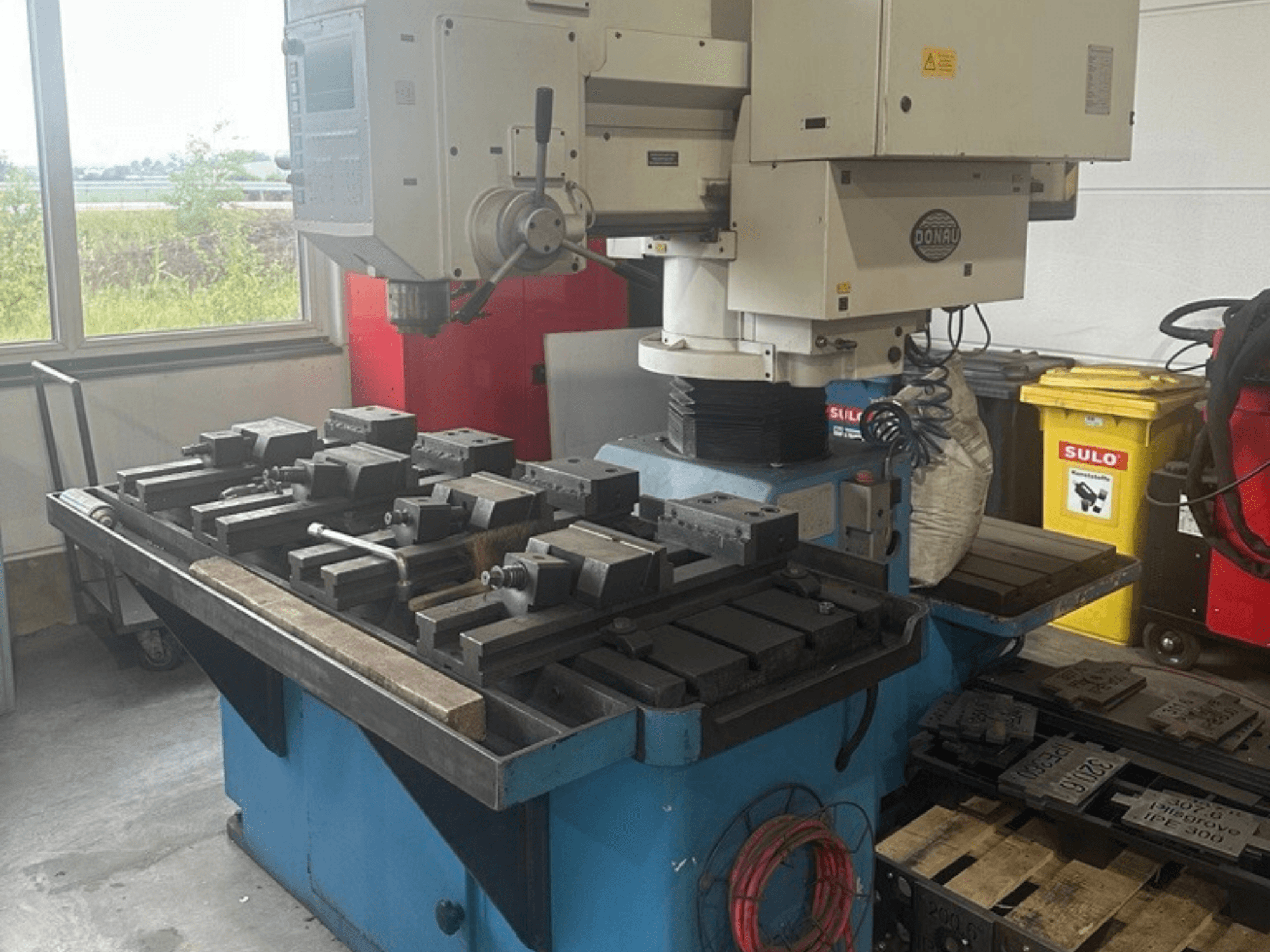

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Wydajność wiercenia w litej stali (St 60): średnica 40 mm

- Wydajność wiercenia w żeliwie (GG 22): średnica 50 mm

- Wydajność gwintowania (stal St 60): M 36

- Wydajność gwintowania (żeliwo GG 22): M 45

- Stożek narzędziowy: SK 40 (DIN 69871, forma A)

- Zakres prędkości obrotowej wrzeciona: 15 – 2 800 obr./min (regulacja bezstopniowa)

- Silnik wrzeciona (prąd przemienny, sterowany częstotliwościowo): 5,5 kW

- Moment obrotowy wrzeciona: maks. 250 Nm (stały w zakresie od 15 do 200 obr./min)

- Przekładnia: 2-stopniowa z automatyczną zmianą biegów (i_max 1:7)

- Posuw wrzeciona (oś Z): 5 – 2 000 mm/min (bezstopniowa regulacja)

- Skok wrzeciona (oś Z): 200 mm

- Siła posuwu wrzeciona / nacisk: 12 000 N

- Wysokość kolumny / piasta (oś W): 410 mm

- Średnica kolumny: 195 mm

- Skok ramienia promieniowego: 750 mm

- Promień wiercenia: min. 540 mm / maks. 1 290 mm

- Standardowe wymiary stołu roboczego: 600 x 1 200 mm (z 4 rowkami teowymi 18 mm, rozstaw 125 mm)

- Wysokość stołu: 900 mm

- Odległość od czoła wrzeciona do stołu: 95 – 705 mm

- Odległość od czubka wrzeciona do podłogi: 995 – 1 605 mm

- Maksymalne wymiary obrabianego elementu: dł. 2 950 mm x szer. 1 050 mm x wys. 1 350 mm

- Przesuw szybki (osie X / Y): 7,5 m/min

- Przesuw szybki (oś Z): 5,0 m/min

- Przesuw szybki (oś W): 3,0 m/min

- Dokładność pozycjonowania (X, Y): ± 0,075 mm

- Powtarzalność (X, Y): ± 0,030 mm

- Dokładność pozycjonowania (Z, W): ± 0,05 mm

- Powtarzalność (Z, W): ± 0,03 mm

- Układ sterowania: 32-bitowy procesor CNC (4 osie: X, Y, Z, W)

- Ekran: 9-calowy wyświetlacz elektroluminescencyjny (EL, podświetlany)

- Pamięć programu: 2 000 bloków NC

- Interfejsy: V.24 / RS-232-C

- Napięcie zasilania: 400 V / 50 Hz

- Napięcie sterujące: 24 V DC

- Obciążenie przyłączone: 13,0 kVA

- Masa maszyny: ok. 2 610 kg (z stołem o wymiarach 600 x 1 200 mm)
