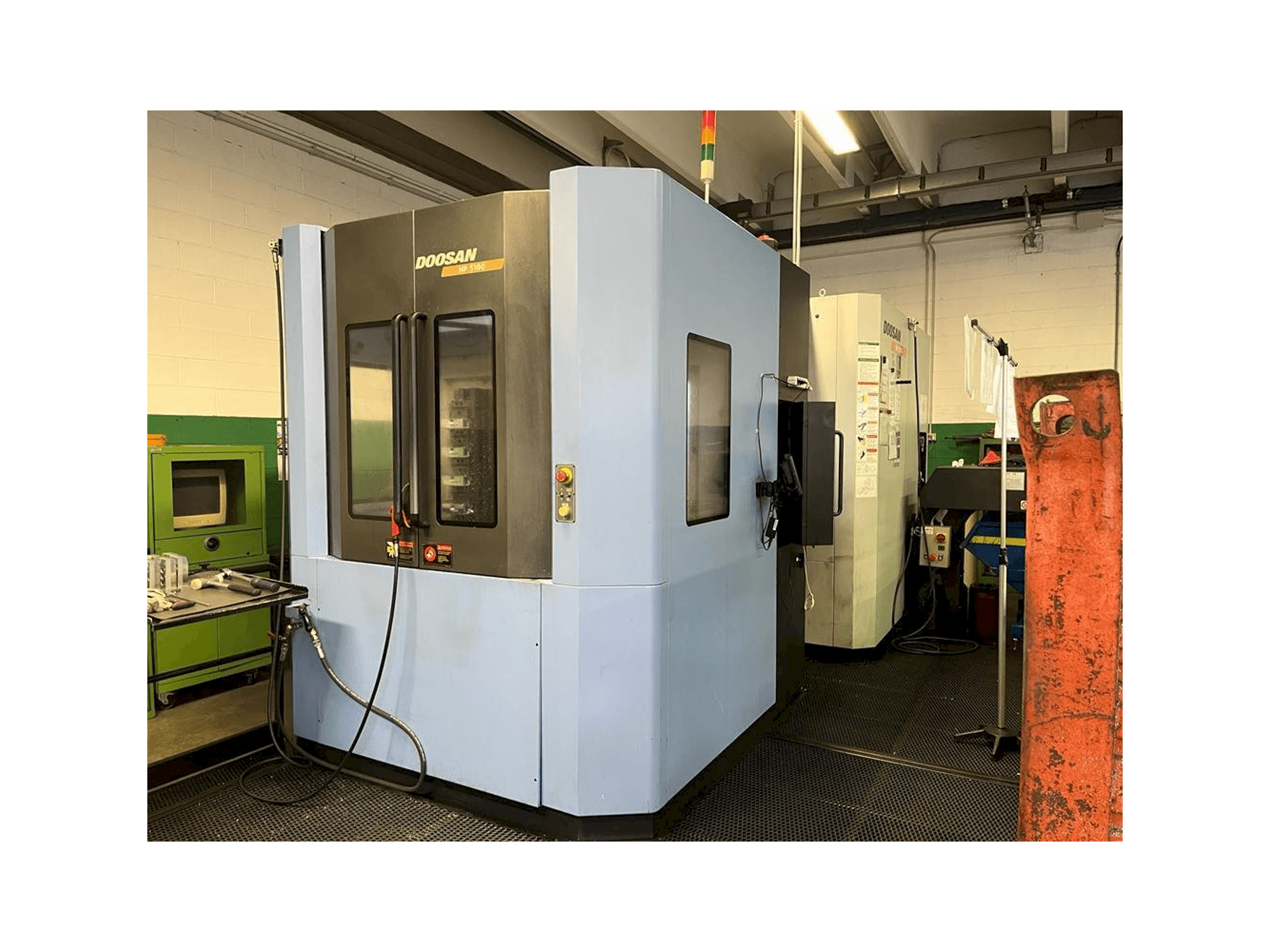

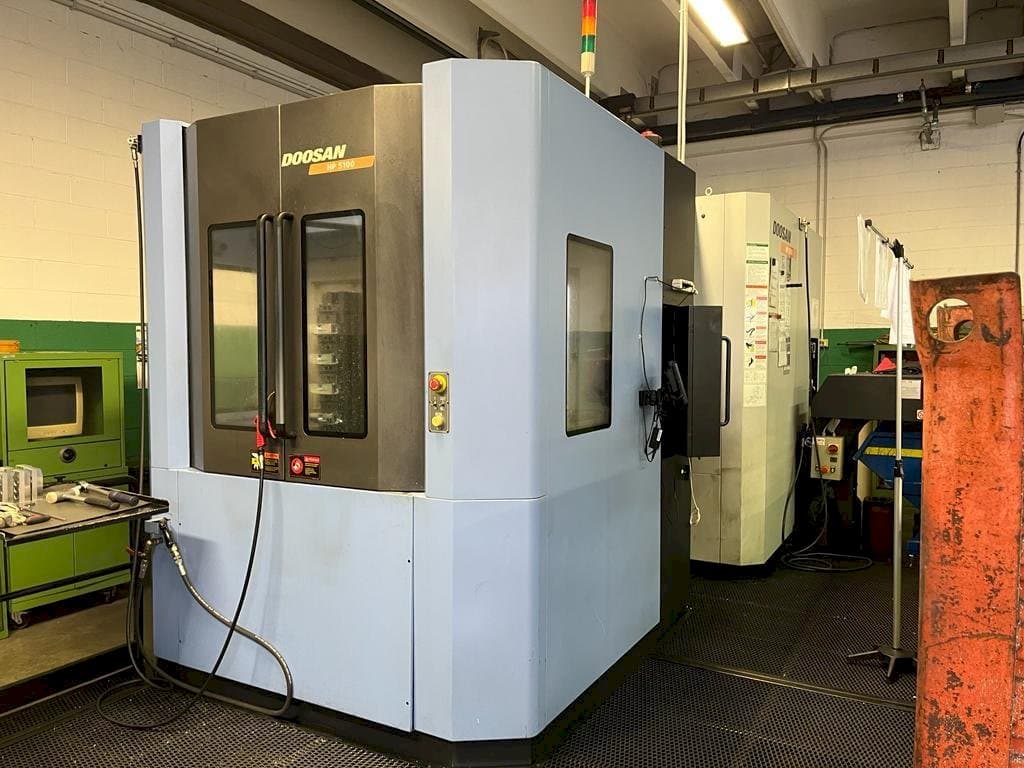

Widok lewej strony maszyny Doosan HP5100

Dziękujemy za wizytę

Ta maszyna została niedawno sprzedana. Zobacz podobne dostępne maszyny lub wyślij nam zapytanie.

Zobacz wszystkie podobne maszyny

Zobacz podobne maszyny

DOOSAN HP5100

Galeria zdjęć

DOOSAN - HP5100IT-MIL-DOO-2008-00001

Sprzedana

Masz dodatkowe pytania? Skontaktuj się z nami!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Kontakt przez Whatsapp

GINDUMAC
Produkty
Obrabiarki
Poziome centrum maszynowe Doosan HP5100

Pokaż w oryginalnym języku

To poziome centrum maszynowe Doosan HP5100 zostało zbudowane w 2008 roku. Jest ono wyposażone w jednostkę sterującą FANUC. Maszyna ma prędkość wrzeciona od 1 do 30000 obr.

Informacje o maszynie

marka: DOOSAN
rok: 2008
MODEL: HP5100
zastosowanie: Frezowanie
Lokalizacja: Włochy
rodzaj maszyny: Poziome centrum obróbcze
Marka sterowania: FANUC

Dane techniczne - DOOSAN HP5100

Układ sterowania

Marka: FANUC

Główny napęd

Zakres obrotów wrzeciona: 1 - 30000 1/MIN

Ruch osi

Oś X Ruch osi: 800 mm
Oś X Szybki posuw: 60 m/min
Oś Y Ruch osi: 700 mm
Oś Y Szybki posuw: 60 m/min
Oś Z Szybki posuw: 60 m/min

Informacje dodatkowe

Korzyści dla maszyny

Korzyści techniczne dla maszyn

System ruchu osi składa się z szeregu silników, śrub kulowych, prowadnic liniowych itp. Prowadnice osi są wyposażone w prowadnice rolkowe zapewniające dużą prędkość i wysoką produktywność
Oś l: 750 mm
Postęp pracy: 1/30000 mm/min
Średnica i skok śruby kulowej: ø40 x p20
Precyzja pozycjonowania: ±0,005 / cały skok
Powtarzalność: ±0,002 mm
System pomiarowy: osie x, y, z; enkoder inkrementalny - oś b: enkoder absolutny mm/min
Odległość końcówka wrzeciona - środek palety: 150 - 900 mm
Odległość między osią wrzeciona a powierzchnią palety: 50 - 750 mm
Oś x: a30/3000i, oś y: a30b/3000i, oś z: a30/3000i, oś b (1. Indeksowanie): a12/3000is, oś b (obrót 0. 0019): a12/3000is, oś x: 7 kw, oś y: 7 kw, oś z: 7 kw, oś b (1. Indeksowanie): 2. 7 kw, oś b (obrót 0. 001°): 2. 7 kw
