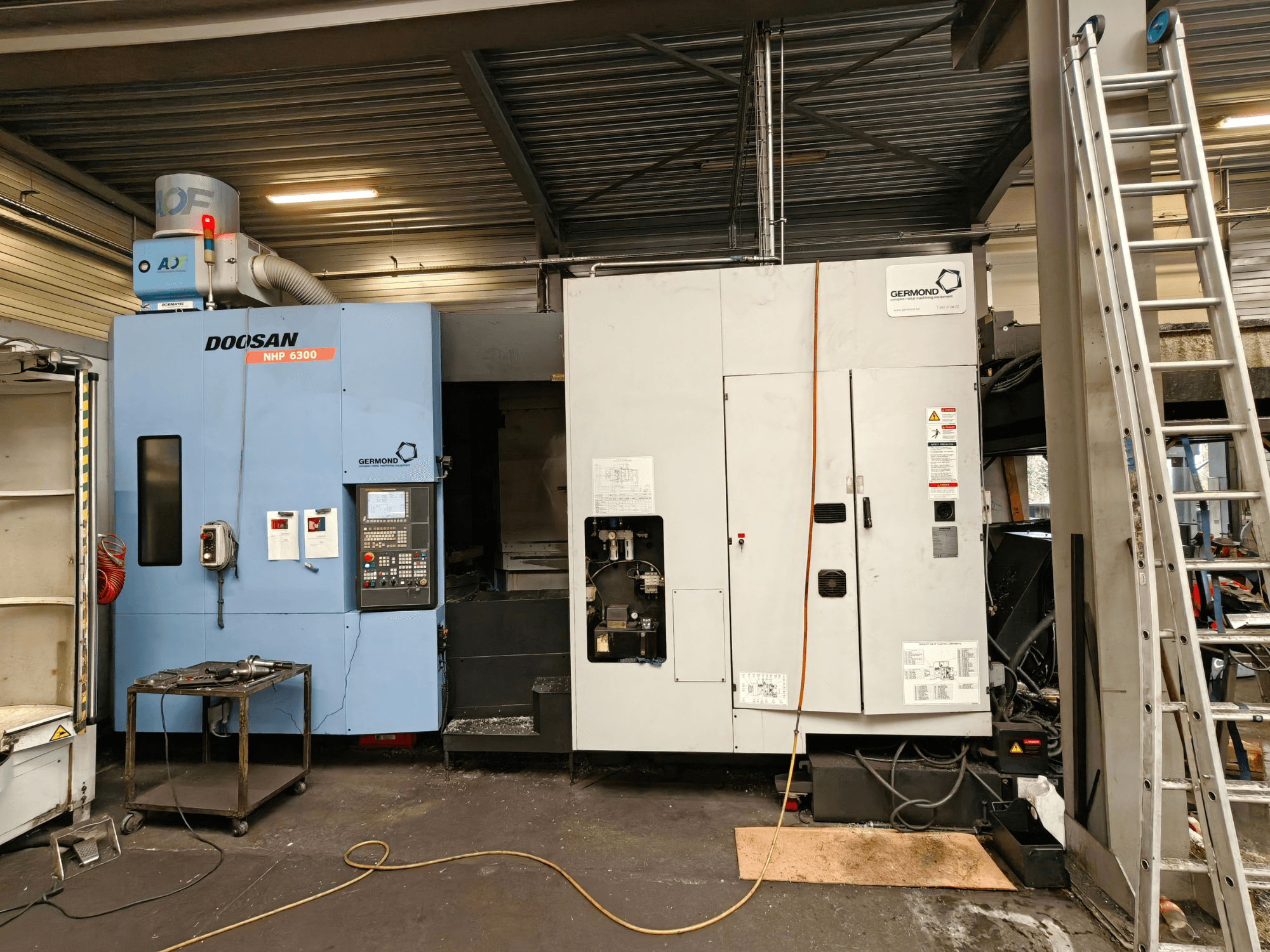

Ta 4-osiowa maszyna DOOSAN NHP6300 została wyprodukowana w 2014 roku. Charakteryzuje się imponującym skokiem osi X wynoszącym 1 050 mm, skokiem osi Y wynoszącym 900 mm oraz skokiem osi Z wynoszącym 1 000 mm. Maszyna charakteryzuje się maksymalnym obciążeniem palety wynoszącym 1 500 kg oraz pojemnością magazynu narzędzi wynoszącą 40 sztuk. Jeśli poszukują Państwo możliwości obróbki o wysokiej jakości, warto rozważyć zakup oferowanego przez nas poziomego centrum obróbczego DOOSAN NHP6300. Prosimy o kontakt w celu uzyskania dalszych informacji.
Informacje o maszynie
- marka: DOOSAN
- rok: 2014
- MODEL: NHP6300
- godziny produkcji: 19865
- zastosowanie: Frezowanie
- Lokalizacja: Belgia
- rodzaj maszyny: Poziome centrum obróbcze
- Marka sterowania: FANUC
Dane techniczne - DOOSAN NHP6300
Układ sterowania
- Model sterowania: FANUC
- Model sterowania: Series 31i-model B
Wymiary
- Wysokość maszyny: 3422 mm
- Długość maszyny: 3780 mm
- Waga maszyny: 18000 kg
- Szerokość maszyny: 7297 mm
- Maks. obciążenie stołu: 1500 kg
Ruch osi
- Liczba osi: 4
- Przesuw osi X: 1050 mm
- Przesuw osi Y: 900 mm
- Przesuw osi Z: 1000 mm
Dane techniczne
- Maks. waga narzędzia: 30 kg
- Prędkość obrotowa wrzeciona: 10000 RPM
- Stożek wrzeciona: ISO 50
- Liczba stacji narzędziowych: 40
Informacje dodatkowe
Odległość od górnej krawędzi palety do środka wrzeciona: 100–1 100 mm
Odległość od środka palety do czoła wrzeciona: 75–975 mm
Paleta
Typ: indeksująca (obrotowa)
Kąt indeksowania: 1°
Wymiary: 630 × 630 mm
Maksymalne obciążenie: 1 500 kg
Schemat mocowania: 24 × M16 × P2,0 {5–18H8}
Maksymalne wymiary obrabianego elementu (Ø × H): Ø1 050 × 1 350 mm
Wrzeciono
Prędkość obrotowa: 10 000 obr./min (opcje: 6 000 / 15 000 obr./min)
Stożek: ISO 50 (stożek 7/24)
Maksymalny moment obrotowy: 489 Nm (opcje: 599,8 / 350 Nm)
Prędkości posuwu
Przesuw szybki (X/Y/Z): 60 / 60 / 60 m/min
Maksymalny posuw skrawania: 30 000 mm/min
Automatyczny zmieniacz palet (APC)
Liczba palet: 2
Typ: obrotowy
Czas wymiany: 12 s
Napęd: silnik serwo
Automatyczny zmieniacz narzędzi (ATC)
Interfejs narzędzi: BT / CT / DIN (opcjonalnie HSK)
Typ magazynu: łańcuchowy
Pojemność standardowa: 40 narzędzi (opcje: 60 / 90 / 120 / 150)
Pojemność magazynu matrycowego: 196 / 256 / 316 / 376 narzędzi
Maksymalna średnica narzędzia: Ø130 mm (Ø125 mm – uwaga)
Maksymalna średnica narzędzia przy pustych sąsiednich kieszeniach: Ø320 mm
Maksymalna długość narzędzia: 630 mm (HSK: 700 mm)
Czas wymiany narzędzia: 2,0 / 3,5 s
Czas wymiany wkładów: 5,0 / 6,5 s
Moc silnika i zasilanie
Silnik wrzeciona: 25 / 30 kW (opcje: 22 / 30, 50 / 55 kW)
Zasilanie sprężonym powietrzem: 0,54 MPa
Pojemności zbiorników
Płyn chłodzący: 925 l
Smarowanie: 7,2 l
Wyposażenie dodatkowe
System automatyzacji Fastems
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
