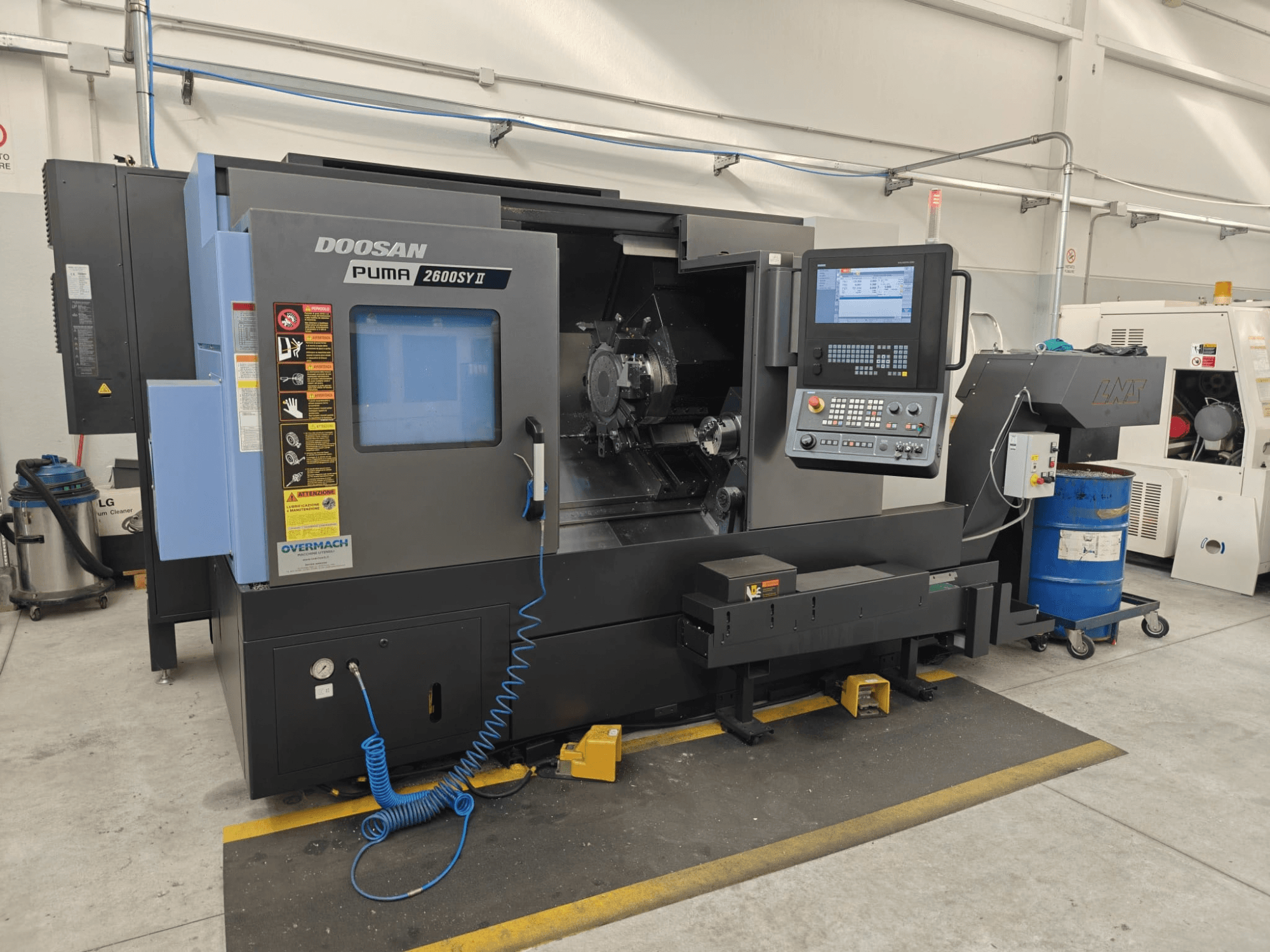

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Osi sterowane: X, Z, Y, B, C1, C2

• Nachylenie łoża: 30°

Skoki i posuw szybki

• Skok osi B (współwrzeciono): 830 mm

• Oś C1: ±360°

• Oś C2: ±360°

• Przesuw szybki (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Wrzeciono główne

• Końcówka wrzeciona: ASA A2-8

• Uchwyt hydrauliczny: 254 mm, 3-szczękowy

• Maks. moment obrotowy: 730 Nm

• Otwór wrzeciona: 91 mm

• Średnica wewnętrzna rury ciągnącej: 82 mm

• Zintegrowany silnik wrzeciona

• Rozdzielczość pozycjonowania C1: 0,001°

Wrzeciono pomocnicze

• Końcówka wrzeciona: ASA A2-5

• Uchwyt hydrauliczny: 170 mm, 3-szczękowy

• Zakres prędkości obrotowej: 60–6 000 obr./min

• Moc silnika: 18,2 kW

• Maks. moment obrotowy: 220 Nm

• Otwór wrzeciona: 62 mm

• Średnica wewnętrzna rury ciągnącej: 50 mm

• Wbudowany silnik

• Rozdzielczość pozycjonowania C2: 0,001°

• Skok wyrzutnika detalu: 120 mm

Możliwości obróbki

• Maks. promień obracania nad łożem: 780 mm

• Maks. promień obracania przy drzwiach przednich: 680 mm

• Maks. promień obrotu nad wózkiem: 630 mm

• Maks. średnica toczenia: 376 mm

• Maks. długość toczenia między punktami środkowymi: 760 mm

• Maks. średnica pręta, wrzeciono główne: 81 mm

• Maks. średnica pręta, wrzeciono pomocnicze: 49 mm

• Zakres frezowania poza środkiem (oś Y): 105 mm (±52,5 mm)

• Maks. ciężar obrabianego elementu na wsporniku: 260 kg

• Maks. masa obrabianego elementu przy użyciu wrzeciona pomocniczego: 520 kg

Revolver i narzędzia napędzane

• Typ rewolweru: BMT-65

• Liczba pozycji indeksowania rewolweru: 24

• Stacje narzędziowe: 12 (wszystkie 12 napędzane)

• Czas indeksowania: 0,15 / 0,65 s

• Wymiary narzędzia tokarskiego: 25 × 25 mm

• Możliwości narzędzi do wytaczania: Ø50 mm / Ø32 mm

• Prędkość obrotowa narzędzia napędzanego: 50–5 000 obr./min

• Moc narzędzia napędzanego: 4,1 / 7,79 kW

• Maks. moment obrotowy narzędzia napędzanego: 79,8 Nm

• Zakres ER-32: Ø3–20 mm

• Wkręcanie gwintów bez odciążania: Tak
