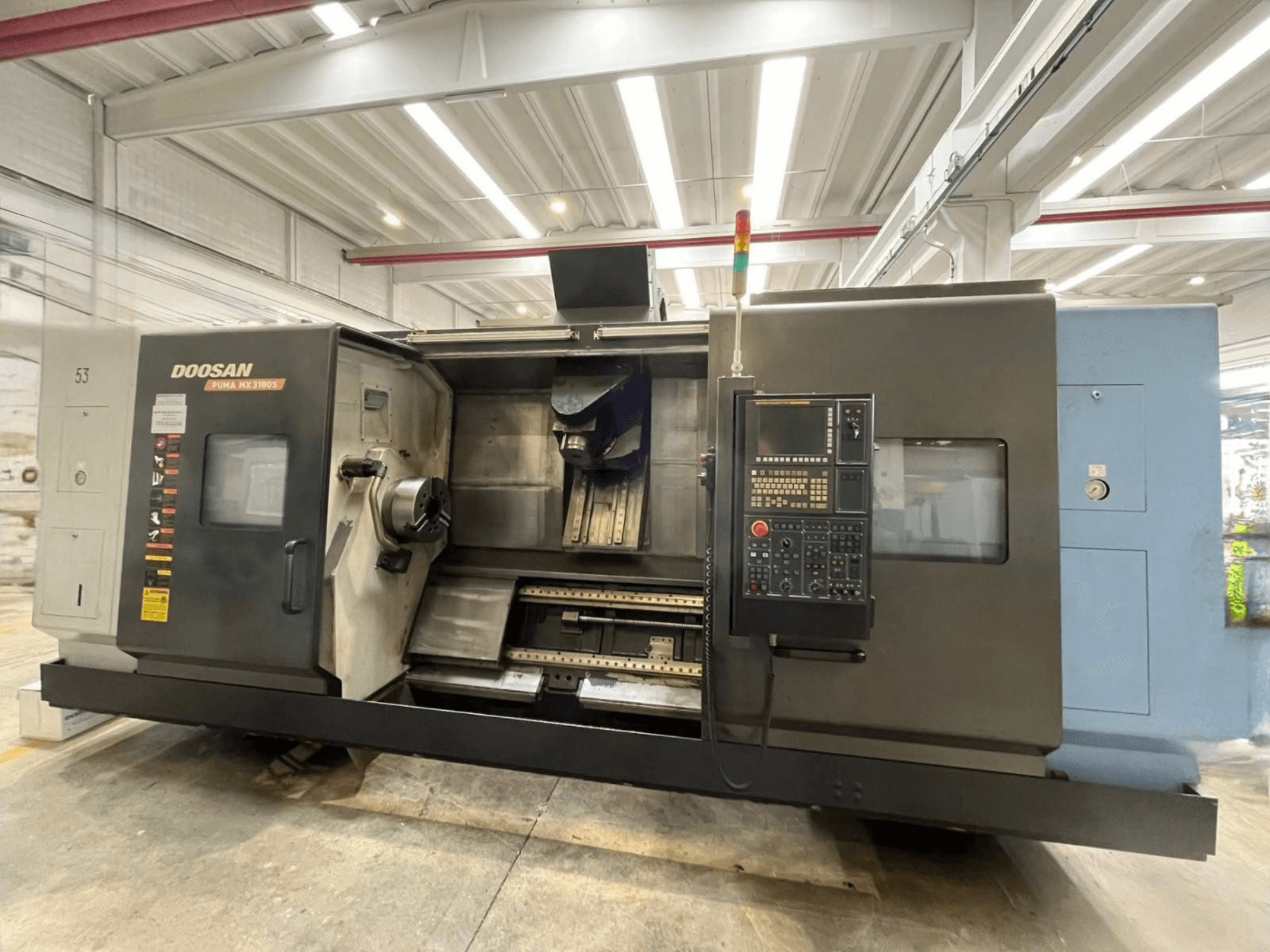

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Łóżko: żeliwne, z liniowymi prowadnicami rolkowymi na wszystkich osiach

Wrzeciono lewe (główne)

• Końcówka wrzeciona: ASA A2-11

• Uchwyt: hydrauliczny 3-szczękowy, Ø 315 mm

• Maksymalna dostępna moc przy: 238 obr./min

• Maksymalny moment obrotowy: 1 003 / 1 203 Nm

• Wbudowany silnik wrzeciona; łożysko przednie Ø 160 mm

• Otwór wrzeciona: 115 mm; średnica wewnętrzna rury wciągającej: 103 mm

• Pozycjonowanie C1: ciągłe/interpolowane, rozdzielczość 0,001°, hydrauliczna blokada wrzeciona

Wrzeciono prawe (dodatkowe)

• Końcówka wrzeciona: ASA A2-8

• Uchwyt: hydrauliczny 3-szczękowy, Ø254 mm

• Prędkość obrotowa: 40–4 000 obr./min

• Moc silnika (niski/wysoki zakres elektroniczny): 15/22 kW | 22/26 kW

• Maksymalna dostępna moc od: 450 obr./min

• Maksymalny moment obrotowy: 398 / 539 / 700 Nm

• Wbudowany silnik wrzeciona; łożysko przednie Ø 130 mm

• Otwór wrzeciona: 86 mm; średnica wewnętrzna rury prowadzącej: 77 mm

• Pozycjonowanie osi C2: płynne/interpolowane, rozdzielczość 0,001°, hydrauliczna blokada wrzeciona

Zakres ruchu osi

• B (obrót górnej głowicy): 240° (±120°)

• A (przesuw wrzeciona w prawo): 1 550 mm

• C1/C2 (obrót wrzeciona): ±360°

Przesuw szybki / posuwy

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• Oś A: 30 m/min

• Obrót osi B: 42 obr./min

• Osie C1 / C2: 400 obr./min

• Posuw interpolacyjny X1/Z1: do 500 mm/obr.

Obrotowa górna głowica / wrzeciono frezujące

• Głowica obrotowa napędzana przez oś B z mechanizmem Roller Gear Cam (RGC)

• Obróbka zarówno na lewym, jak i prawym wrzecionie

• Rozdzielczość osi B: 0,001°; obróbka do 4 osi jednocześnie z FANUC 31i-A

• Mechaniczna blokada Hirtha: orientacja głowicy 5°; orientacja wrzeciona dla narzędzi wieloostrzowych 30°

• Interfejs wrzeciona: Capto C6 (podwójny styk)

• Prędkość obrotowa: 60–12 000 obr./min

• Moc silnika (niski/wysoki zakres elektroniczny): 10/15/18,5 kW | 15/18,5/22 kW

• Maksymalna dostępna moc przy: 1 500 obr./min; maksymalny moment obrotowy: 64 / 96 / 118 Nm

• Wbudowany silnik; czujnik powietrza do potwierdzenia zamocowania narzędzia

• Scentralizowany układ chłodzenia; gwintowanie sztywne

Automatyczny zmieniacz narzędzi

• Typ: montowany na podłodze, dwuramienny; magazyn z możliwością przesuwu wzdłuż osi Z

• Napędy: serwonapędzane ramię wymiany narzędzi oraz obrót łańcucha narzędziowego

• Stożek: Capto C6

• Czas wymiany narzędzia: od narzędzia do narzędzia 1,8 s; od wiórów do wiórów 10 s

• Maksymalna średnica narzędzia: 130 mm (sąsiednie gniazdo puste) / 90 mm (sąsiednie gniazdo zajęte)

• Maksymalna długość narzędzia: 400 mm

Możliwości obróbki

• Maksymalny promień obróbki nad łożem: 1 000 mm

• Maksymalny promień obrotu nad wózkiem: 700 mm

• Maksymalna średnica toczenia od uchwytu: 670 mm (głowica górna pod kątem 0°) / 760 mm (głowica górna nachylona)

• Maksymalna długość toczenia między punktami środkowymi: 1 500 mm

• Maksymalna odległość między końcówkami wrzecion: 1 540 mm

• Przepustowość otworu w osi Y: Ø230 mm (±115 mm)

• Maksymalna średnica pręta: lewa strona Ø102 mm; prawa strona Ø76 mm

• Maksymalna waga obrabianego elementu bez podparcia: po lewej stronie 400 kg; po prawej stronie 220 kg

Chłodziwo i wyposażenie standardowe

• Chłodziwo wysokociśnieniowe przez wrzeciono górne: 12 bar

• Zewnętrzny dopływ chłodziwa do wrzeciona górnego: 8 bar

• Pojemność zbiornika chłodziwa: 580 litrów

• Automatyczny układ smarowania

• Scentralizowany układ hydrauliczny z wysokowydajną chłodnicą

• Szafa elektryczna z wymiennikiem ciepła

• Oświetlenie obszaru roboczego; 3-kolorowa lampka alarmowa/stanu

• Wyposażenie instalacyjne; deklaracja zgodności z normami CE

Funkcje sterownika CNC FANUC 31i-A

• Kolorowy wyświetlacz LCD o przekątnej 10,4 cala; rozszerzona klawiatura

• Ręczne programowanie dialogowe Guide-i

• Minimalny krok programowania: w osi liniowej 0,001 mm; w osi obrotowej 0,001°

• Elektroniczne koło ręczne: stacjonarne i przenośne

• Kompensacja narzędzi: 499 par

• Stała prędkość powierzchniowa; gwintowanie sztywne

• Interpolacja biegunowa/cylindryczna/spiralna; konwersja współrzędnych 3D

• Niestandardowe makro B firmy FANUC; zagnieżdżanie podprogramów na 10 poziomach

• Pamięć programowa: 512 KB; do 1 000 programów

• Interfejsy: RS-232C, gniazdo kart pamięci, Ethernet

• Synchronizacja wrzecion lewego i prawego

Wyposażenie dodatkowe

• Przenośnik wiórów: typ zawiasowy, wyładunek po prawej stronie
